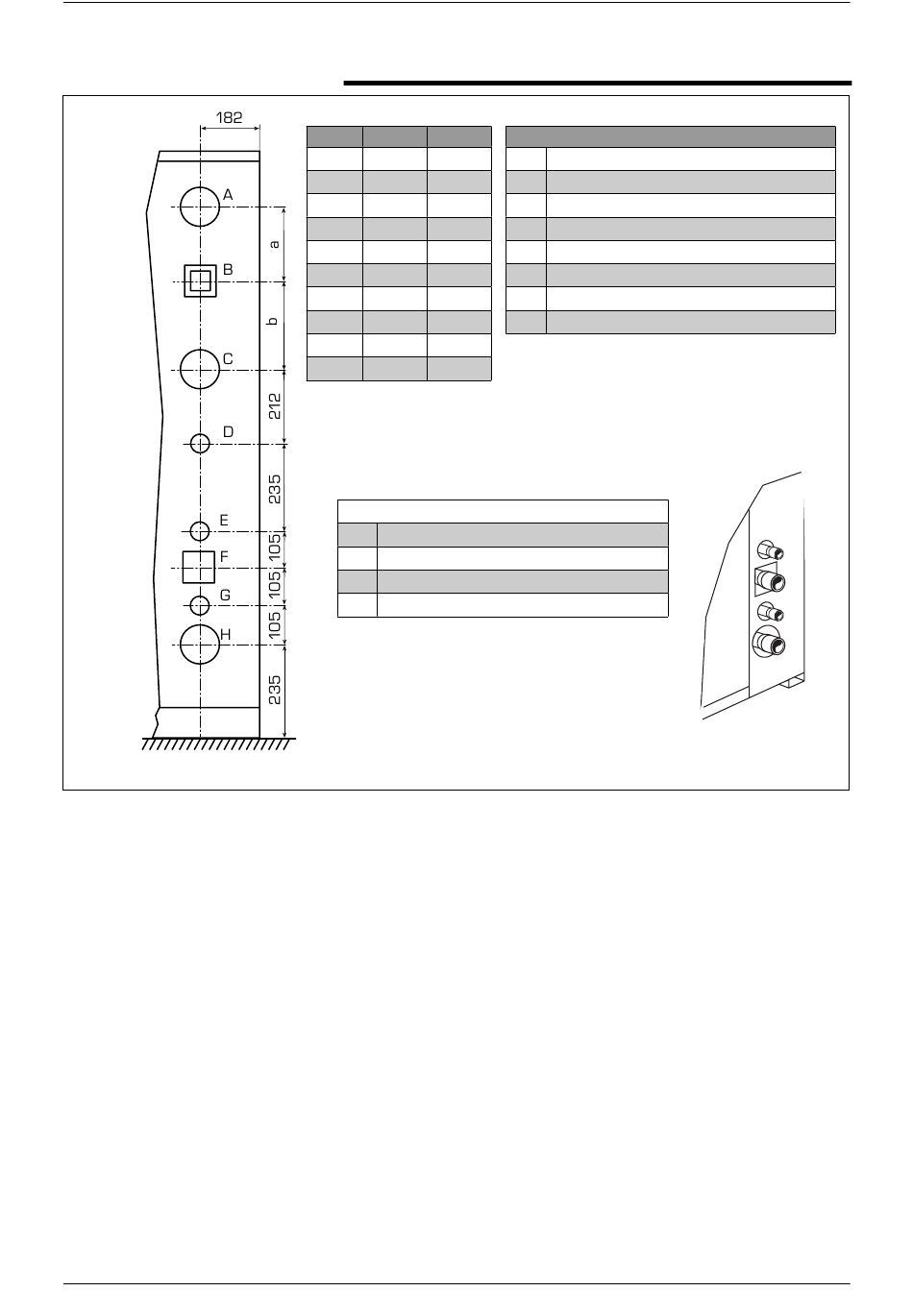

POSITION DES RACCORDEMENTS
5
HYDRAULIQUES
a mm b mm
0275 120 175
0300 120 175
0325 120 175
0350 120 175
0500 205 243
0550 205 243
0600 205 243
0650 205 243
0700 205 243
0750 205 243
RACCORDS FRIGORIFIQUES (NRA - C)
E Ligne liquide (C2)
F Ligne gaz (C2)
G Ligne liquide (C1)
H Ligne gaz (C1)
LEGENDE
A sortie récupération totale (2" ½ gas)
sortie désurchauffeur (1" ½ gas)
B entrée récupération totale (2" ½ gas)
entrée désurchauffeur (1" ½ gas)
C entrée version avec ballon tampon (2" ½ gas)
D groupe chargement (½" gas)
F entrée version sans ballon tampon (2" ½ gas)
H sortie (2" ½ gas)
LEGENDE:
C1 = Circuit frigorifique (1)
C2 = Circuit frigorifique (2)
E
F
G
H
23
