3�- Colocamos el marco frontal para tapar las fijaciones.
4�- Montamos las lengüetas verdes de presión en las correderas laterales de la base.
5�- Introducimos el equipo con adaptador en la perforación del panel.
6�- Hacemos correr las lengüetas hacia el panel para realizar una presión de fijación.
3�3�- BORNES DEL EQUIPO
10

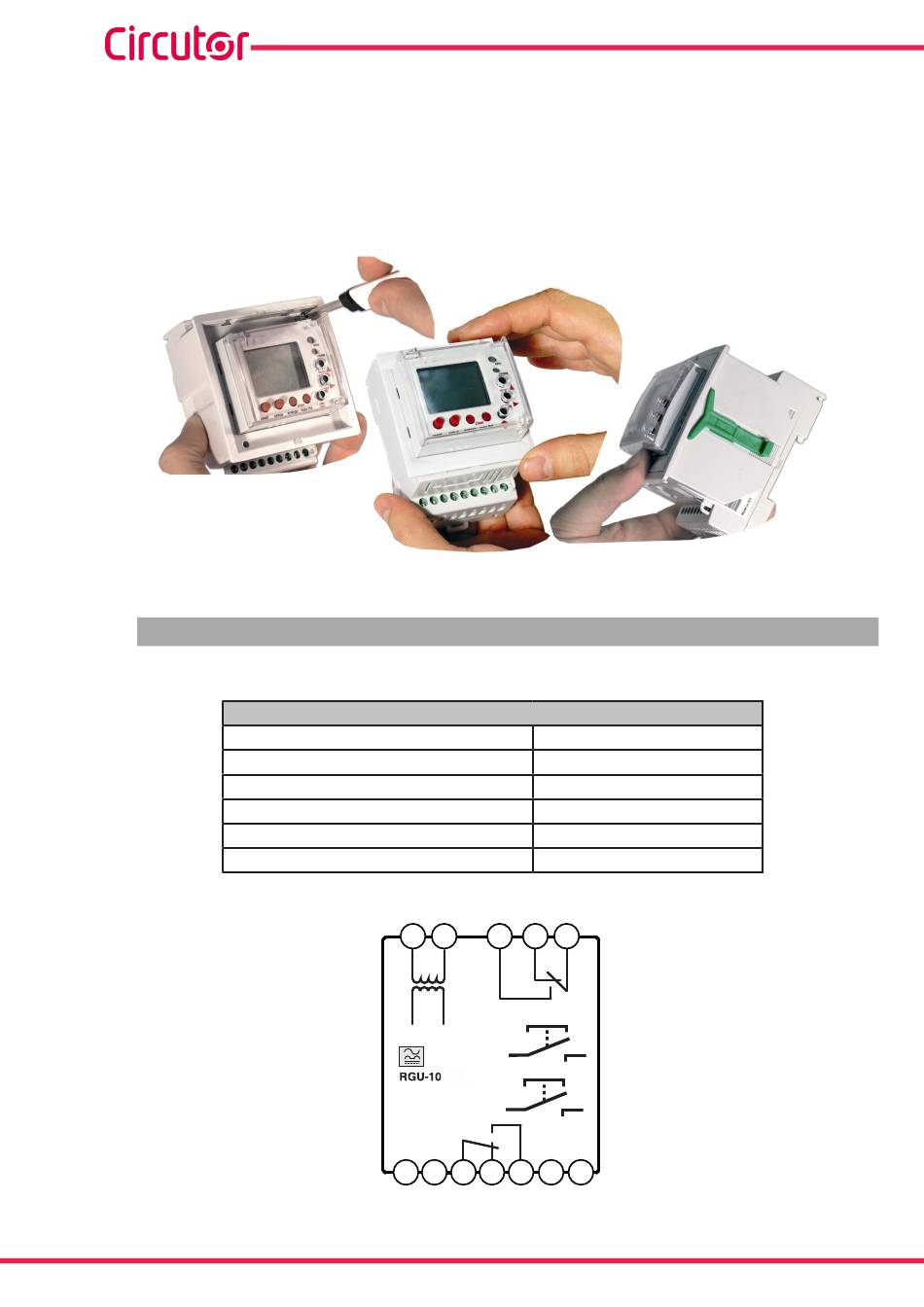

Figura 2: Instalación del accesorio adaptador�
Tabla 3:Relación de bornes del RGU-10 B�
1: Entrada de disparo - Rearme externo
2: Entrada de disparo - Rearme externo
4: Relé de prealarma (Común)
5: Relé de prealarma (NC)
6: Relé de prealarma (NA)
8: Entrada toroidal 1S1
10 11
1
Bornes del equipo
9: Entrada toroidal 1S2
10: Alimentación Auxiliar
11: Alimentación Auxiliar
13: Relé de disparo (NA)
14: Relé de disparo (NC)
15: Relé de disparo (Común)
13 14 15
Reset
B
Test
2 4 5
6
8
9
Figura 3:Bornes RGU-10 B�
RGU-10 B, RGU-10 B RCM
Manual de Instrucciones
