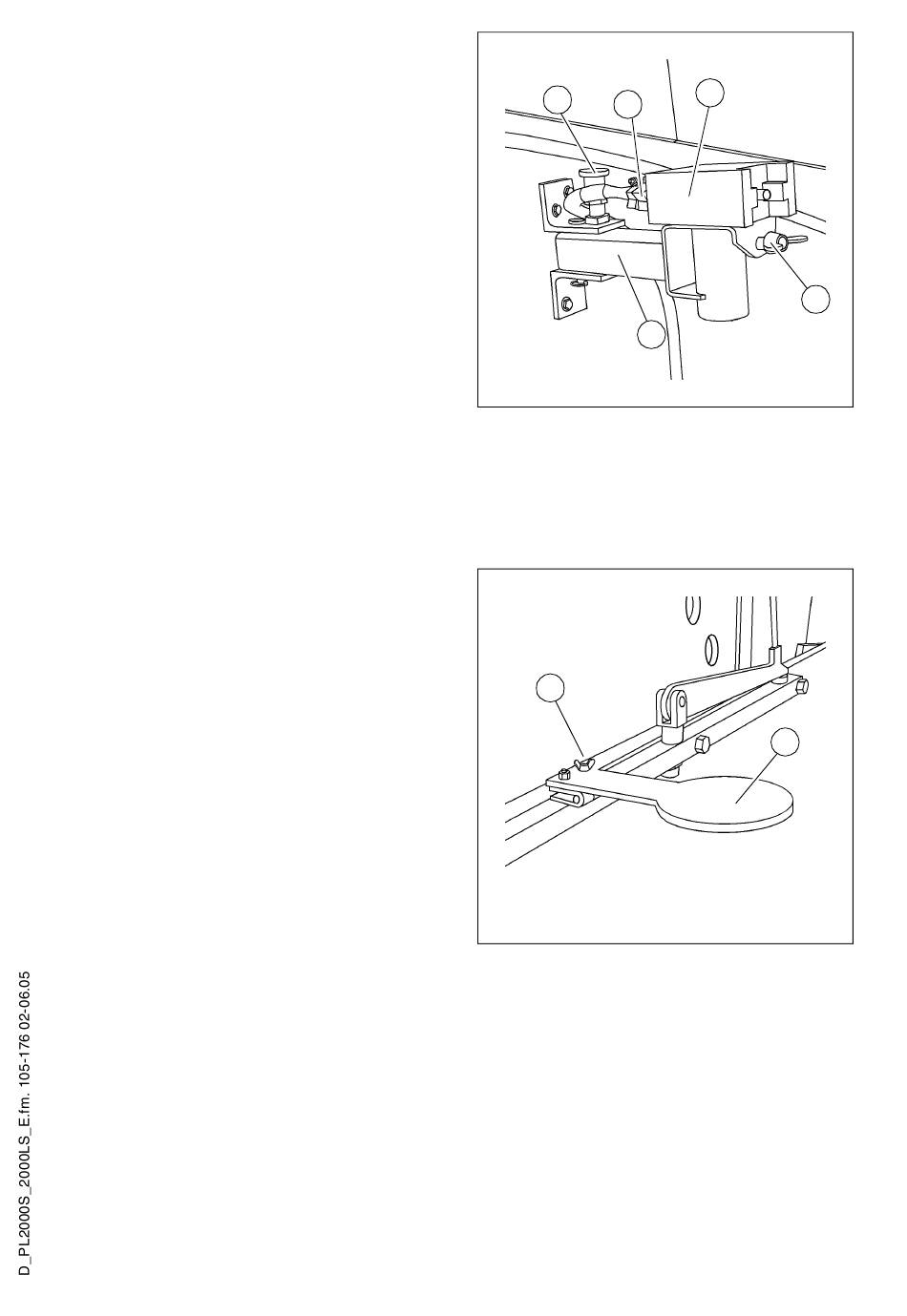

Sensor ultrasónico - chapa lateral
(opcional)
A los dos lados de la máquina se en-
cuentra un sensor ultrasónico por enci-
ma de la chapa lateral (1) para la
exploración de elevación de la chapa la-
teral.
Si la exploración ultrasónica no es ne-
cesaria, el sensor puede ser desmonta-
do.
- Soltar los cables de conexión (2)
- Aflojar el tornillo mariposa (3), quitar el
sensor.
El soporte puede plegarse durante el transporte, o si el sensor no se utiliza.
- Tirar los bulones de bloqueo (4)
- Girar el dispositivo de soporte (5) a un lado, de nuevo encajar el bulón de bloqueo.
Sensor ultrasónico del reflector (op-
cional)
A los dos lados de la máquina se en-
cuentra una chapa con un reflector.
El reflector está fijado directamente en
la chapa lateral y se mueve junto con la
chapa hacia arriba y hacia abajo.
El sensor ultrasónico detecta la distan-
cia reducida y/o ampliada de medición y
sirve como valor de regulación para la
nivelación.
El reflector puede plegarse durante el
transporte, o si la exploración ultrasóni-
ca no se utiliza.
- Desmontar tornillo mariposa (2), plegar reflector hacia abajo
- Volver a montar el tornillo mariposa (2).
4
2
5
Sonic1.tif
2
Sonic2.tif
1
3
1
D 105
