Funciones de trayectoria

Tipos de trayectoria para frases de posicionamiento

Véase "Programación: Programación de contornos".
Normativa
Para la programacion del movimiento de la herramienta se supone que es
la herramienta la que se desplaza y la pieza la que está quieta.
Introducción de las posiciones de destino
Las posiciones de destino pueden introducirse bien en coordenadas
polares - tanto en absolutas como incrementales, o mezcladas absolutas
e incrementales.
Indicaciones en la frase de posicionamiento
Una frase de posicionamiento completa contiene las siguientes
indicaciones:
„
Tipo de trayectoria
„
Coordenadas del punto final del contorno (posición de destino)
„
Corrección del radio RR/RL/R0
„
Avance F
„
Función auxiliar M
Posicionar la herramienta al principio de un programa de
mecanizado, de tal forma que no se perjudique ni a la
herramienta ni a la pieza.
22

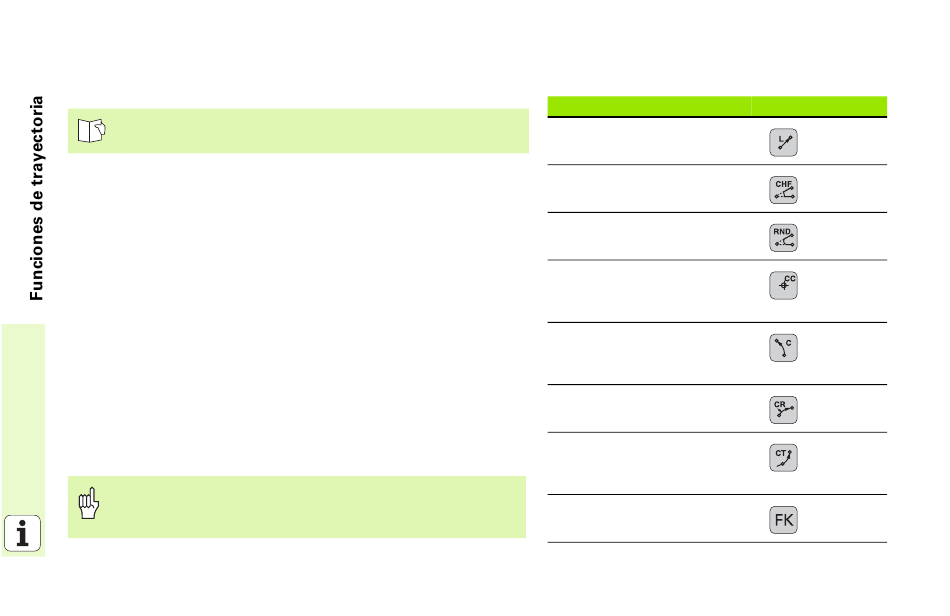

Funciones de trayectoria
recta
Chaflán entre dos rectas
Redondeo de esquinas
Introducir el punto central
del círculo o
las coordenadas polares
Trayectoria circular
alrededor del pto. central del
círculo CC
Trayectoria circular con
indicación del radio
Trayectoria circular
tangente al elemento
anterior del contorno
Programación libre de
contornos FK
Pág. 23
Pág. 24
Pág. 25
Pág. 26
Pág. 26
Pág. 27
Pág. 28
Pág. 31
