Cuadro Transmisor

Para evitar daños en el interior de la herramienta (especialmente ocasionados por una sobrecarga de
torsión), el cuadro transmisor de salida se ha diseñado para que se tonsure antes. De esta forma, se evitan
averías internas más graves y resulta más fácil sustituir el cuadro. Si desea consultar los números de serie
del cuadro transmisor, consulte la página 6.
Para sustituir el cuadro transmisor:
1. Corte el suministro de aire.
2. Coloque la herramienta apoyada en posición horizontal.
3. Retire el tornillo o la clavija accionada por resorte y, a continuación, retire el cuadro transmisor.
Si el cuadro se ha tonsurado, puede que sea necesario utilizar unas tenazas para extraer los
fragmentos rotos.
4. Coloque el nuevo cuadro transmisor.
5. Coloque un nuevo tornillo y apriételo entre 4 y 5 N·m (PTM-52) o 8 y 9 N·m (PTM-72/80/92/119).
o inserte una nueva clavija accionada por muelle.
6. Conecte el suministro de aire.
CONSEJO: Si el cuadro transmisor falla continuamente, consulte con Norbar o con un
distribuidor de Norbar.

Calibrado

Para mantener la precisión del PneuTorque
mínimo una vez cada doce meses. Póngase en contacto con Norbar o con un distribuidor de Norbar para
obtener más información.

Limpieza

Conserve la herramienta en buenas condiciones de limpieza para ayudar a la seguridad. No utilice
productos de limpieza abrasivos o disolventes.
Eliminación
Información Para El Reciclaje:
Componente
Empuñadura
Caja de engranajes (dirección)
Caja de engranajes (52mm / 72mm / 80mm
/ 92mm / 119mm)
Barra de reacción

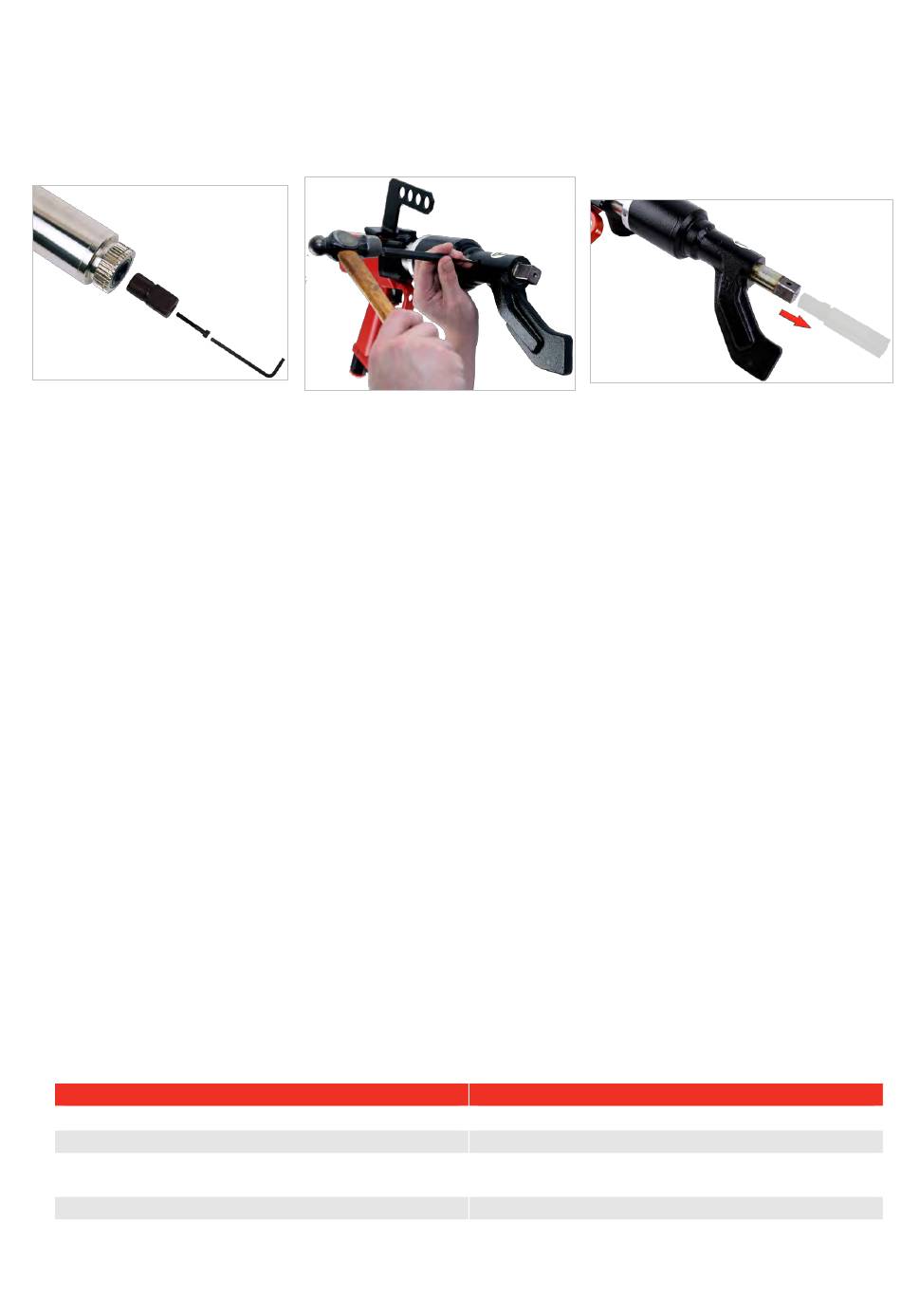

ILUSTRACIÓN 9 – Sustitución del cuadro transmisor
, se recomienda realizar el recalibrado de la herramienta como
®
Material
Cubierta de aluminio / interior de acero
Cubierta de aluminio / interior de acero
Acero con cubierta niquelada / interior de acero
En PTM-52, de acero / En PTM-72, de aluminio
21
