2. No utilice fundente para soldar la tubería refrigerante.
Utilice soldadura fosforada para cobre (BCuP-2: JIS Z 3264/B-Cu93P-710/795: ISO 3677) que no
requiere fundente.
(Si se utiliza fundente de cloro, la tubería se oxidará y, si además contiene flúor, el aceite refrigerante se
deteriorará y el circuito de refrigerante resultará seriamente afectado.)
3. Cuando realice la prueba de fuga de la tubería de refrigerante y la unidad interior tras completar la ins-
talación de la misma, verifique la presión de la prueba en el manual de instalación de la unidad exterior
conectada.
Consulte el manual de instalación de la unidad exterior o la documentación técnica de la tubería del
refrigerante.
4. Si la unidad no dispusiera de refrigerante suficiente, debido a que no se ha realizado la carga adicional
de refrigerante, etc., la unidad no funcionará correctamente: no refrigerará o no calentará.
Consulte el manual de instalación de la unidad exterior o la documentación técnica de la tubería del
refrigerante.
PRECAUCIÓN
No utilice antioxidante cuando suelde la tubería
Puede provocar un funcionamiento incorrecto de los componentes y la obturación de la tubería debido a
la acumulación de residuos.
7. FUNCIONAMIENTO DE LA TUBERÍA DE DRENAJE
(1) Instale la tubería de drenaje.
Instale la tubería de drenaje para garantizar un drenaje correcto.
• Seleccione un diámetro de tubería equivalente o superior (excepto para el tubo de subida) al de la tube-
ría de conexión (tubería de cloruro polivinínlico, diámetro nominal 25mm, diámetro exterior 32mm).
• Instale la tubería de drenaje lo más corto posible con inclinación descendente de 1/100 o más y sin las
que el aire puede estancarse. (Refiérase a la Fig. 11) (De lo contrario, pueden producirse gorgoteos)
Apoyo
PRECAUCIÓN
Si el agua se estanca en la tubería, se pueden producir obstrucciones.
• Si la inclinación descendente suficiente no puede garantizarse, coloque hacia arriba la tubería de desagüe.
• Instale los soportes a una distancia de entre 1 y 1,5 m para que la tubería no se desvíe.
(Refiérase a la Fig. 11)
• Asegúrese de utilizar la manguera de drenaje suministrada (1) y la abrazadera de metal (2).
Inserte la manguera de drenaje (1) en el enchufe de drenaje hasta el punto donde el diámetro del zócalo
se hace más grande. Coloque la abrazadera de metal (2) al extremo de la manguera con cinta y apriete
la abrazadera de metal (2) con 1,35 ± 0,15 N · m (135 ± 15N · cm).
14
1~1,5m
Inclinación
descendente
no inferior
a 1/100
Correcto
Unidad interior
Parte transparente de toma de drenaje

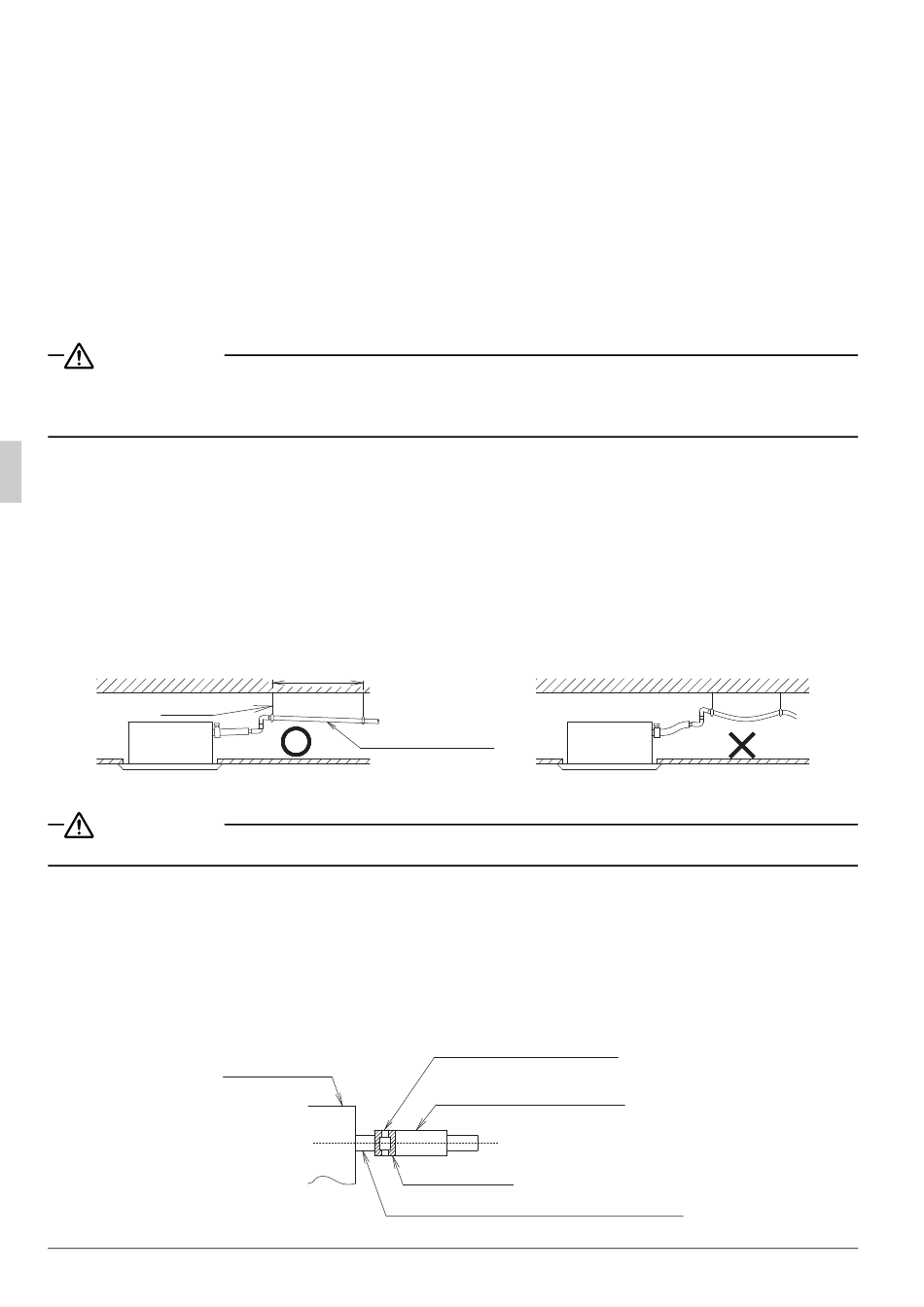

Fig. 11
Abrazadera metálica (2)
(accesorio)
Manguera de drenaje (1)
(accesorio)
Parte grabada
Incorrecto
Español
