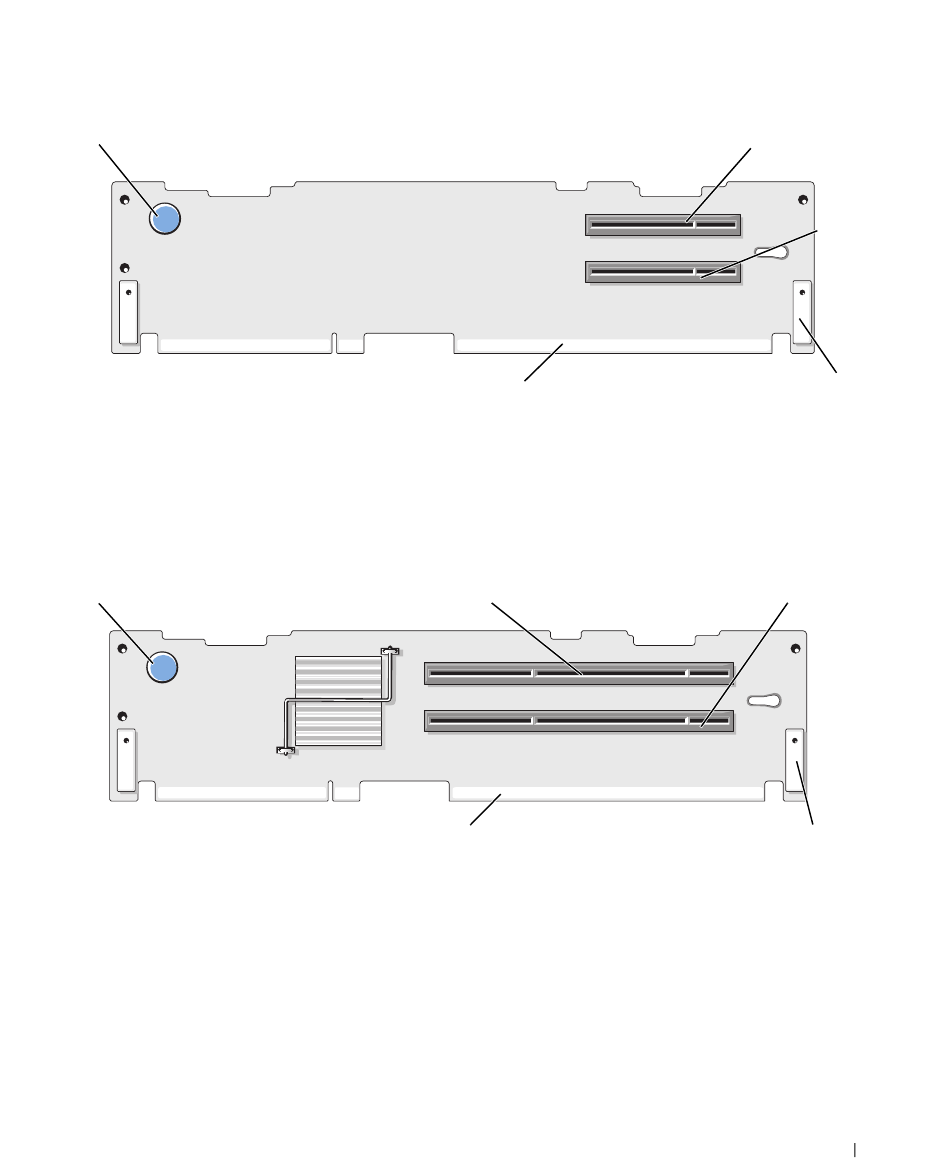

Figura 6-7. Componentes de la tarjeta vertical de expansión izquierda PCIe opcional
1
1 Pata de liberación
de la tarjeta vertical
4 Guía de patas (2)
Figura 6-8. Componentes de la tarjeta vertical de expansión izquierda PCI-X opcional
1
1 Pata de liberación
de la tarjeta vertical
4 Guía de patas (2)
2 Ranura 2 PCIe x8
5 Conector de la placa base
2
5
2 Ranura 2 PCI-X a 133 MHz
5 Conector de la placa base
5
3 Ranura 3 PCIe x4
3 Ranura 3 PCI-X a 133 MHz
Puentes y conectores
2
3
4
3
4
