Circuito Hidráulico - thermital MAXICONDAQUA Serie Instrucciones De Montaje Y Mantenimiento

9
SC2 SC1

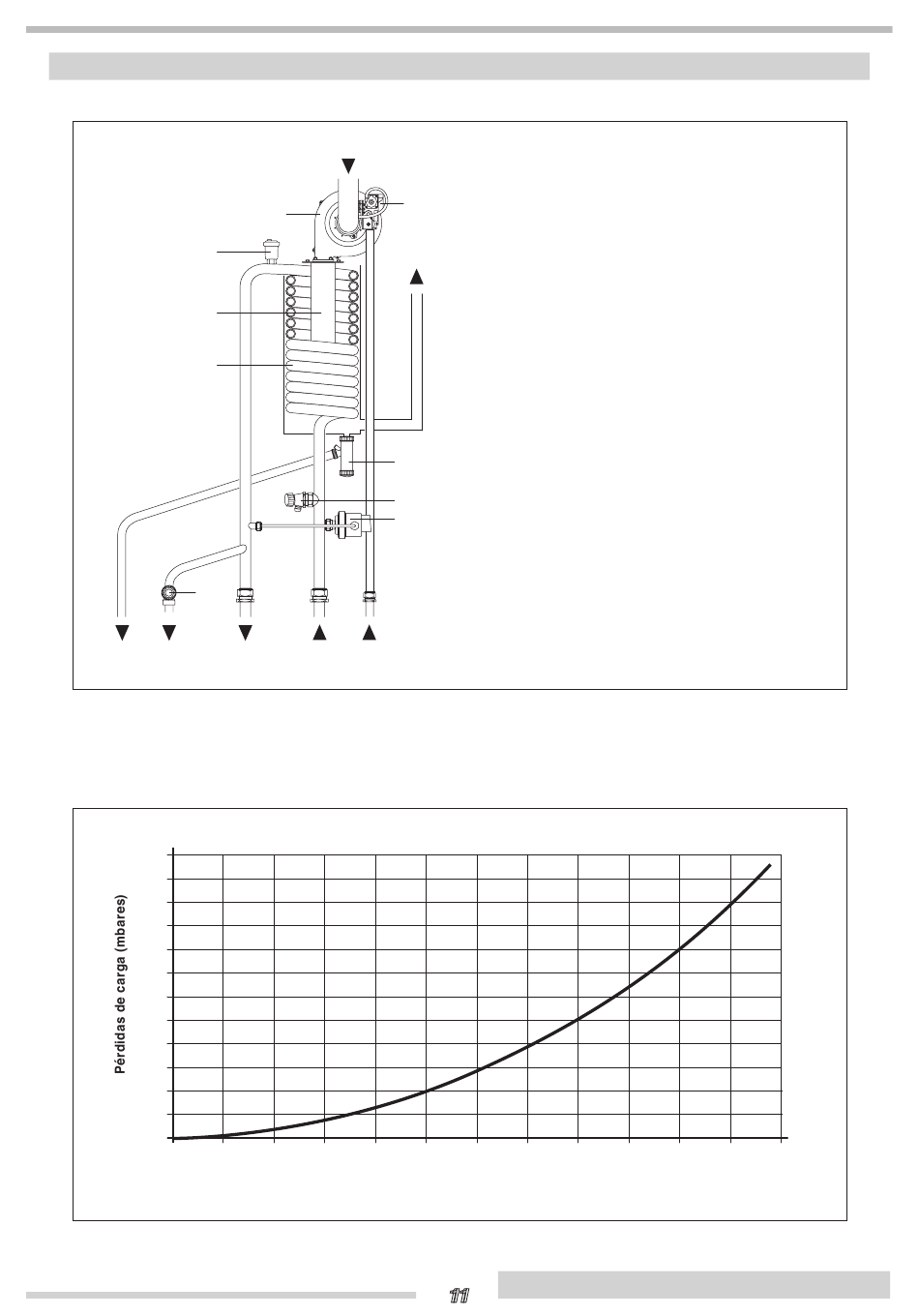

Pérdida de carga lado agua del grupo térmico
El grupo térmico MAXICONDAQUA no está provisto de la bomba de circulación, la cual deberá ser instalada. Para su
dimensionamiento considérese la pérdida de carga lado agua del grupo térmico, que se indica en el siguiente gráfico.
1200
1100
1000
900
800
700
600
500
400
300
200
100
0
0
GENERAL
CIRCUITO HIDRÁULICO
AA
1
3
4
5
MI RI GAS
250 500 750 1000
1 - Ventilador
2
2 - Válvula gas
3 - Válvula automática de purga
SF
4 - Quemador
5 - Intercambiador de calor
6 - Sifón evacuación de condensación
7 - Grifo de vaciado
8 - Presostato diferencial agua y mínima (0,5 bar)
9 - Válvula de seguridad (5,4 bar)
AA - Aspiración aire
SF - Conducto evacuación de humos
SC1 - Tubo de vaciado de seguridad
6
SC2 - Conducto evacuación de condensación
MI - Impulsión instalación
7
RI - Retorno instalación
8
GAS - Alimentación gas
1250 1500 1750 2000
Caudal (l/h)
11 11
2250 2500 2750 3000
ESPAÑOL
