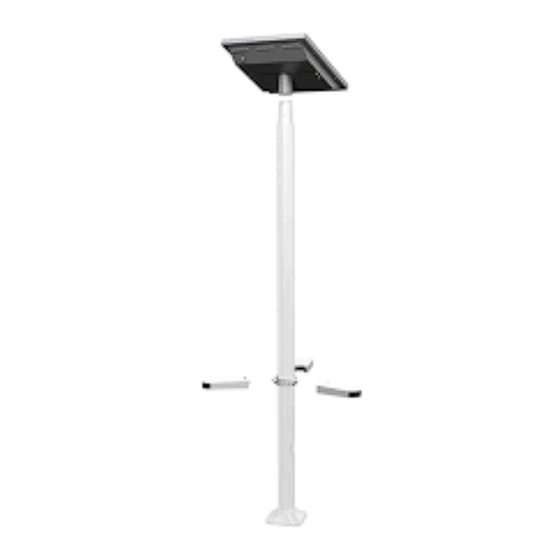

Kit de carga solar

Publicidad

Enlaces rápidos

No: 1023697 – 0619
Catalog Number(s) • Numéro(s) de Catalogue • Número(s) de Catálogo:
XSOLARCS, XSOLARARM, XSOLARCSBAT, XSOLARPANEL, XSOLARWIREKIT, XSOLARCOLKIT
Country of Origin • Pays d'origine • País de origen:
Made in China • Fabriqué aux China • Hecho en China
IMPORTANT:
Please read all instructions before
beginning installation
Legrand electrical systems conform to and
should be properly grounded in compliance with
requirements of the current National Electrical
Code or codes administered by local authorities.
All electrical products may present a possible
shock or fire hazard if improperly installed
or used. Legrand electrical products may
bear the mark of a Nationally Recognized
Testing Laboratory and should be installed
in conformance with current local and/or the
National Electrical Code.
NOTE: Pole not included
Required Pole Specifications
(see Appendix A)
– Round straight pole
– 4" +/- .06" diameter
– Hand Hole
– EPA rating suitable for install location
– Min. load rating 50 lbs
– No top fixture or tenon
Recommended Specifications
– 10' or taller
Tools Required
– 3/16" Hex Wrench
– Angle Measurement Tool
– Drill with 5/8" drill bit
– #2 Phillips Screwdriver
– 1/2" Wrench
– Tape Measure
All manuals and user guides at all-guides.com
WIREMOLD
Solar Charging Kit
Kit de chargement solaire
Kit de carga solar
Installation Instructions • Notice d'Installation• Instrucciones de Instalación
IMPORTANT :
Veuillez lire l'ensemble des
instructions avant de commencer
l'installation.
Les systèmes électriques Legrand sont
conformes au Code National de l'électricité
(National Electrical Code) ou aux codes
locaux en vigueur et doivent être mis à la terre
conformément à ces codes.
Tous les produits électriques peuvent présenter
un risque d'électrocution ou d'incendie s'ils ne
sont pas installés ou utilisés correctement. Les
produits électriques Legrand peuvent porter la
marque d'un laboratoire reconnu et doivent être
installés conformément au Code national de
l'électricité et/ou aux codes locaux en vigueur.
REMARQUE : Poteau non fourni
Spécifications relatives au poteau
requis
(voir annexe A)
– Poteau droit et rond
– Diamètre de 4 po +/- 0,06 po
– Orifice (main)
– Classification EPA (surface projetée
effective) compatible avec le lieu
d'installation
– Charge min. 50 lbs
– Pas de fixation supérieure ni de tenon
Spécifications recommandées
– 10 pi ou plus
Outils requis
– Clé hexagonale 3/16 po
– Outil de mesure d'angle
– Perceuse avec foret 5/8 po
– Tournevis cruciforme #2
– Clé 1/2 po
– Ruban de mesure
®
IMPORTANTE:
Lea todas las instrucciones antes
de comenzar la instalación.
Los sistemas eléctricos Legrand cumplen con los
requisitos del Código Eléctrico Nacional (National
Electrical Code, NEC) actual o con los códigos
impuestos por las autoridades locales y deben
conectarse a tierra consecuentemente.
Todos los productos eléctricos pueden presentar
un riesgo de descarga o incendio si se los
instala o utiliza incorrectamente. Los productos
eléctricos Legrand pueden llevar la marca de
un laboratorio de pruebas reconocido a nivel
nacional y se deben instalar conforme al código
local en vigencia o al Código Eléctrico Nacional.
NOTA: Poste no incluido
Especificaciones necesarias del
poste
(Véase el Apéndice A)
– Poste redondo recto
– Diámetro 4" +/- 0,06"
– Orificio de acceso
– Calificación EPA adecuada para el local
de instalación
– Carga nominal mínima de 50 libras
– No debe tener luminaria superior ni
espigas
Especificaciones recomendadas
– 10' o más alto
Herramientas necesarias
– Llave hexagonal de 3/16"
– Herramienta de medición de ángulos
– Taladro con broca de 5/8"
– Destornillador Phillips n.º 2
– Llave de 1/2"
– Cinta métrica

Publicidad

loading

Resumen de contenidos para LEGRAND WIREMOLD XSOLARCS

  • Página 1 Legrand electrical systems conform to and Los sistemas eléctricos Legrand cumplen con los should be properly grounded in compliance with requisitos del Código Eléctrico Nacional (National Les systèmes électriques Legrand sont requirements of the current National Electrical Electrical Code, NEC) actual o con los códigos...
  • Página 2 All manuals and user guides at all-guides.com PACKAGE CONTENTS CONTENU CONTENIDO DE LA CAJA Set Screw Sub Pack: Solar Assembly (1) Shelf (3 (6) Set Screws Ensemble solaire (1) Tablette (3) (3) 1/4-20 Bolts Conjunto solar (1) Estante (3) Sous-ensemble de vis de pression : (6) Vis de pression (3) Boulons 1/4-20 Subpaquete de tornillos de fijación:...
  • Página 3 All manuals and user guides at all-guides.com Drill 5/8" hole in pole at height you wish to assemble charging area/shelves for wire entrance. Percez un trou de 5/8 po dans le poteau à la hauteur voulue pour assembler le système de charge/les tablettes pour l’entrée des câbles.
  • Página 4 All manuals and user guides at all-guides.com #8-32 Screw Assemble shelves and USB modules (3 per kit) Vis #8-32 using supplied #8-32 screws. Tornillo n.º 8-32 Assemblez les tablettes et les modules USB (3 par kit) à l’aide des vis #8-32 fournies. Monte los estantes y módulos USB (3 por juego) utilizando los tornillos n.º...
  • Página 5 All manuals and user guides at all-guides.com Install solar assembly to light pole using three (3) Solar Assembly supplied set screws and feed power cable down pole Ensemble solaire to hand hole. Torque set screws 40-50 lbs. Adjust Conjunto solar solar assembly so the solar panel is facing due south.
  • Página 6 All manuals and user guides at all-guides.com Connect male end of 48" power cable to either port of one USB module. Connectez l’extrémité mâle du câble d’alimentation 48 po à l’un des ports 48" Power Cable Male End d’un module USB. Extrémité...
  • Página 7 All manuals and user guides at all-guides.com Connect remaining 18" cables to remaining two (2) Cable To Hand Hole USB modules as shown. Ensure the cable is in the pass through space located where each shelf meets. Câble dans l’orifice Connectez les câbles 18 po restants aux deux (2) Cable en el orificio de acceso modules USB restants, tel qu’illustré.
  • Página 8 All manuals and user guides at all-guides.com Turn on power switch located on back of solar assembly and verify USBs are powered on by looking for the White LED lights at each USB table. If not check power switch and cables. Allumez l’interrupteur d’alimentation situé...
  • Página 9 All manuals and user guides at all-guides.com REPLACE BATTERY (XSOLARCSBAT) REMPLACEMENT DE LA BATTERIE (XSOLARCSBAT) SUSTITUYA LA BATERÍA (XSOLARCSBAT) Power Switch Interrupteur d’alimentation Interruptor de alimentación Turn power off. Remove (4) screws from back of solar assembly to remove battery cover. Remove battery bracket by removing (2) screws.
  • Página 10: Apéndice A - Requisitos Y Recomendaciones Para El Poste De Luz

    All manuals and user guides at all-guides.com APPENDIX A – Light Pole Requirements & Recommendations Light Pole Specifications Pole Configuration: Round Straight Pole Mounting Height: 8'–16' (2.44m – 2.87m) Top Diameter: 4" +/- 1/8" (102mm) Butt Diameter: 4" +/- 1/8" (102mm) Material: Aluminum Max.
  • Página 11 All manuals and user guides at all-guides.com APPENDIX B – Assembly Angle Recommendation ANNEXE B – Recommandations relatives à l’angle de l’ensemble APÉNDICE B – Recomendación de ángulo de montaje For more detailed information on the best elevation tilt angle for the installation, refer to standard solar photovoltaic installation guides or a reputable solar installer or systems integrator.
  • Página 12 La sombra puede afectar la vida útil del módulo. No: 1023697 0619 860.233.6251 1.877.BY.LEGRAND www.legrand.us © Copyright 2019 Legrand All Rights Reserved. www.legrand.ca © Copyright 2019 Tous droits réservés Legrand. © Copyright 2019 Legrand Todos los derechos reservados.
