C C C C o o o o l l l l o o o o c c c c a a a a r r r r e e e e l l l l c c c c a a a a b b b b l l l l e e e e a a a a d d d d o o o o p p p p a a a a r r r r a a a a l l l l a a a a
s s s s e e e e ñ ñ ñ ñ a a a a l l l l d d d d e e e e l l l l b b b b a a a a j j j j o o o o
Este cable envia la señal del bajo desde el conector
GK hasta el dispositivo GK.
* El nivel máximo de entrada para este producto es 12 V
P-P. Asegúrese de que la señal de salida del bajo no
exceda este nivel.
1 1 1 1 . . . . Suelde el cable no recubierto (plateado) a la tierra
(ground) del bajo.
2 2 2 2 . . . . Suelde el cable blanco a las señales del bajo.
Conexi n de
* el nivel máx. de entrada es de 12 Vp-p
salida del bajo
Circuito del bajo

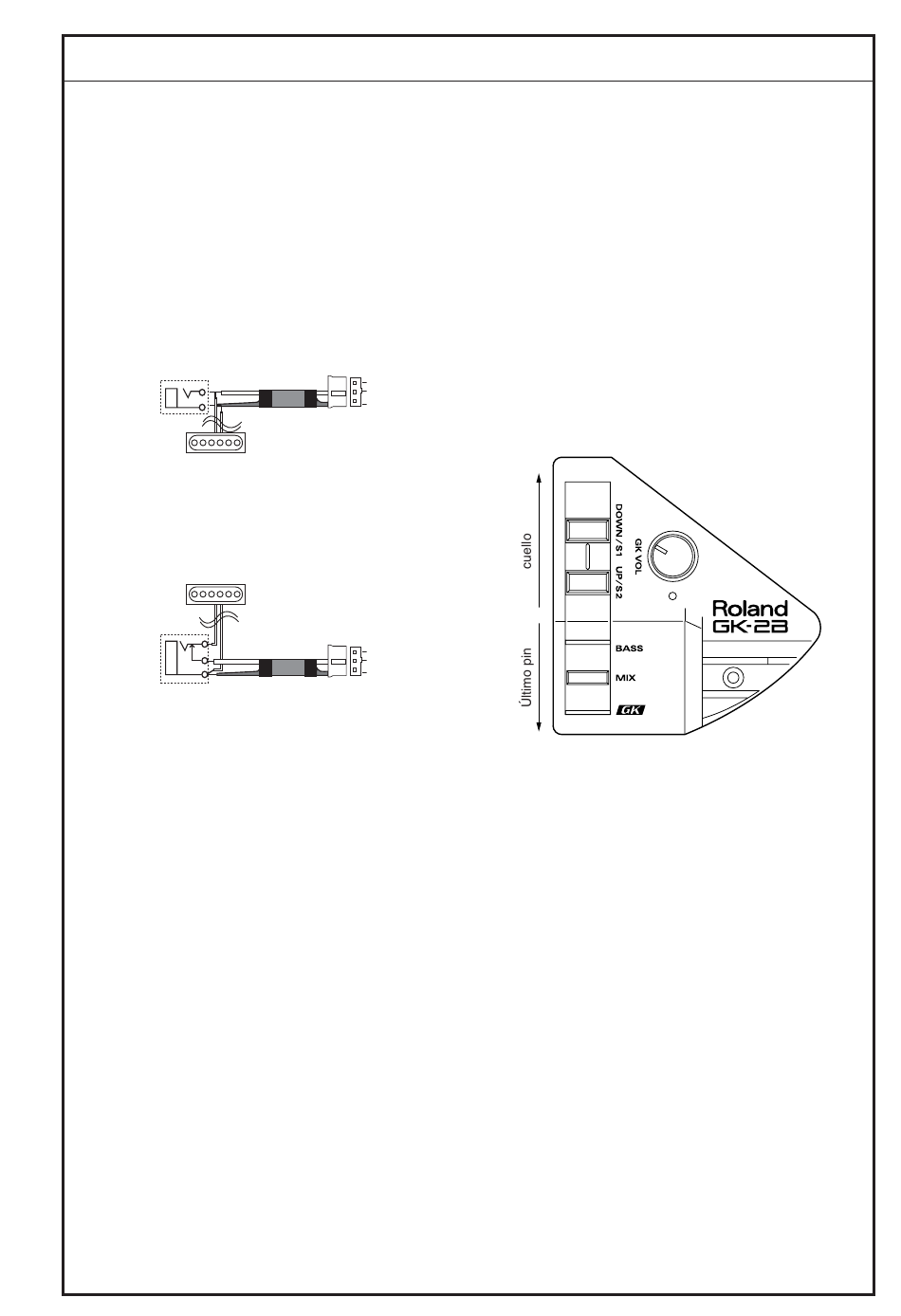

Cuando la conexión se usa con el interruptor que
abajo se muestra, la conexión de salida del bajo
puede usarse sin que afecte a los circuitos de la
tarjeta de amplificación.
fig.12y
Circuitos del bajo
Conector de salida del bajo
Model
N.C.
blanco
negro
para la se al del bajo
N.C.
blanco
negro
Para la se al del bajo
* Nivel máx. de entrada: 12 Vp-p
GK-KIT-BG
C C C C ó ó ó ó m m m m o o o o e e e e t t t t i i i i q q q q u u u u e e e e t t t t a a a a r r r r e e e e l l l l c c c c o o o o n n n n t t t t r r r r o o o o l l l l a a a a d d d d o o o o r r r r
Use las siguientes etiquetas para identificar los
controladores en el intrumento y reconocerlos al
referirse aquí a ellos.
Volumen GK ..........................GK VOL
Interuptro DOWN/S1 ..........DOWN/S1
Interruptor UP/S2.................UP/S2
Interruptor GK/MIX/BASS
Bajo ..........................................BASS
Mezcla .....................................MIX
GK ............................................GK
En el BOSS GK-2B, los controladores están colocados
y etiquetados de la siguiente forma:
Page
8 / 12
0813702101
'02-7
