INSTALLAZIONE
In questo capitolo vengono fornite tutte le istruzioni necessarie per
il corretto montaggio della macchina.

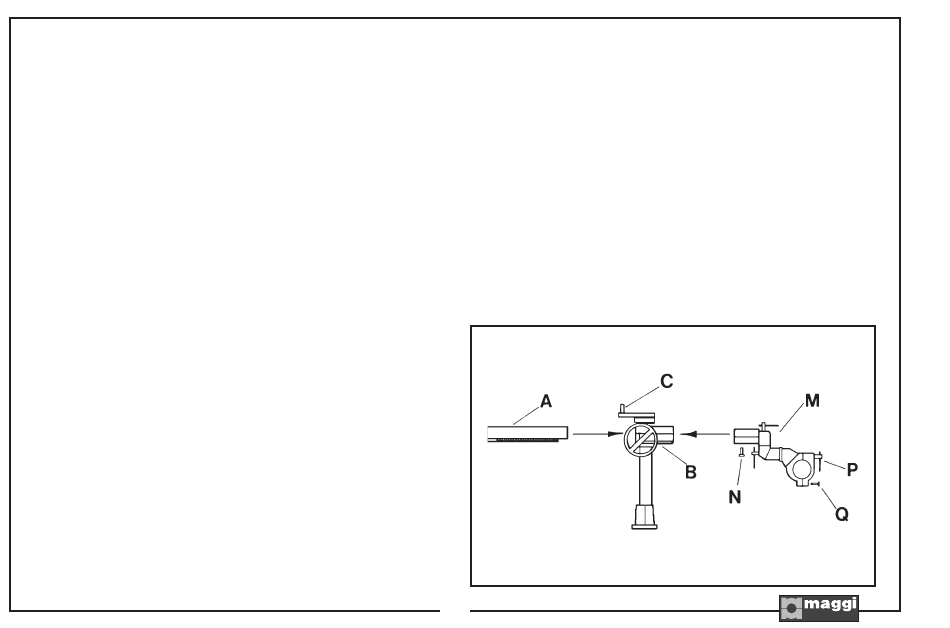

2-1 MONTAGGIO DEL SUPPORTO A CROCIERA
1) - Inserire nella crociera (B) il tubo orizzontale con cremagliera
(A).
2) - Montare il gruppo snodato con collare (M) all'estremità del tubo
(A) e serrare la vite di fi ssaggio (N).
3) - Inserire il pomello (C) nel volantino che regola l'alzata.
INSTALACION
En este capítulo se suministran todas las instrucciones necesaria
para el correcto montaje de la maquina.
2-1 MONTAJE DEL SOPORTE DE CRUCETA
1) - Introducir en la cruceta (B) el tubo horizontal con cremallera
(A).
2) - Montar el grupo articulado con collar (M) en la extremidad del
tubo (A) opuesto al tope y apretar el tornillo de fi jación (N).
3) - Montar la perilla (C) en el volante que regula la elevación.
INSTALAÇÃO
Neste capítulo serão fornecidas todas as instruções necessárias
para a correcta montagem da máquina.
2-1 MONTAGEM DO SUPORTE A TRAVESSA EM CRUZ
1) -Inserir na travessa em cruz (B) o tubo horizontal com cremalheira
(A).
2) - Montagem o grupo desarticulado com colocar (M) à extremidade
do tubo (A) colocado no batente e apertar o parafuso de
fi xagem (N).
3) - Inserir o mação (C) no pequeno volante que regula a elevação.
