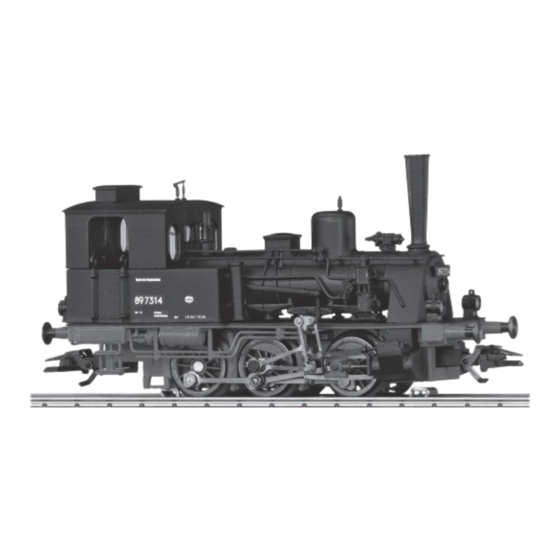

- Página 1 70-75 Modell der Baureihe 89 (pr. T3) 37140...
-
Página 2: Tabla De Contenido
Inhaltsverzeichnis Seite Page Sommaire Informationen zum Vorbild Informations concernant la locomotive réelle Hinweise zur Inbetriebnahme Indications relatives à la mise en service Sicherheitshinweise Remarques importantes sur la sécurité Allgemeine Hinweise Informations générales Funktionen Fonctionnement Schaltbare Funktionen Fonctions commutables Parameter / Register Paramètre / Registre Wartung und Instandhaltung Entretien et maintien... - Página 3 Indice de contenido Página Innehållsförteckning Sida Notas para la puesta en servicio Bruksanvisningar för körning Aviso de seguridad Säkerhetsanvisningar Informaciones generales Allmänna informationer Funciones Funktioner Funciones posibles Kopplingsbara funktioner Parámetro / Registro Parameter / Register El mantenimiento Underhåll och reparation Recambios Reservdelar Pagina...
-
Página 4: Informationen Zum Vorbild
Informationen zum Vorbild: Information about the Prototype: In der Zeit um 1875 beauftragte der damalige Minister für In the period around 1875 the Prussian minister for public öffentliche Arbeiten, Dr. Achenbach, die Direktion Berlin, works at that time, Dr. Achenbach, ordered the Berlin Division ihm nach Beratungen mit den übrigen Direktionen Entwürfe of the Royal Prussian State Railroad to prepare for him designs vorzulegen für die Beschaffung von Lokomotiven, Personen-... -
Página 5: Informations Concernant La Locomotive Réelle
Informations concernant la locomotive réelle : Informatie van het voorbeeld: C‘est vers 1875 que le ministre des travaux publics Zo rond 1875 gaf de toenmalige Pruisische minister voor prussiens de l‘époque, le Dr. Achenbach, charges la Direc- openbare werken, Dr. Achenbach, de directie Berlijn op- tion de Berlin de lui soumettre, après consultation des autres dracht aan hem na overleg met de overige direties ontwer- Directions, des projets pour la construction de locoréférence... -
Página 6: Hinweise Zur Inbetriebnahme
Hinweise zur Inbetriebnahme Indications relatives à la mise en service Bedingt durch die vorbildgerechte Ausführung dieses Ce modèle étant une reproduction très fidèle, les exigences Modells werden sehr hohe Forderungen an die Präzision concernant la précision et la fabrication du matériel de und Ausführung des verwendeten Gleismaterials gestellt. -
Página 7: Notas Para La Puesta En Servicio
Notas para la puesta en servicio Bruksanvisningar för körning Al ser este modelo en miniatura una ejecución conforme al På grund av denna modells verklighetstrogna och skalenliga modelo real, se plantean elevadísimas exigencias en cuanto utförande ställs mycket höga krav på rälsen, avseende såväl a la precisión y a la ejecución del material de vía utilizado. -
Página 8: Sicherheitshinweise
Sicherheitshinweise Funktionen • Die Lok darf nur mit einem dafür bestimmten Betriebs- • Erkennung der Betriebsart: automatisch. system (Märklin AC, Märklin Delta, Märklin Digital oder • Einstellbare Adressen: 01 – 255 / Control Unit 01 – 80 Märklin Systems) eingesetzt werden. • Adresse ab Werk: 03 • Nur Schaltnetzteile/Transformatoren verwenden, die Ihrer • Mfx-Technologie für Mobile Station / Central Station. örtlichen Netzspannung entsprechen. Name ab Werk: T3 89 7314 • Die Lok darf nur aus einer Leistungsquelle versorgt werden. • Veränderbare Anfahrverzögerung (ABV). • Beachten Sie unbedingt die Sicherheitshinweise in der • Veränderbare Bremsverzögerung (ABV). Bedienungsanleitung zu Ihrem Betriebssystem. -
Página 9: Safety Notes
Safety Notes Functions • This locomotive is to be used only with an operating system • Recognition of the mode of operation: automatic. designed for it (Märklin AC, Märklin Delta, Märklin Digital or • Addresses that can be set: 01 – 255 / Control Unit 01 – 80 Märklin Systems). • Address set at the factory: 03 • Use only switched mode power supply units and trans- • Mfx technology for the Mobile Station / Central Station. formers that are designed for your local power system. Name set at the factory: T3 89 7314 • This locomotive must never be supplied with power from • Adjustable acceleration (ABV). -
Página 10: Remarques Importantes Sur La Sécurité
Remarques importantes sur la sécurité Fonctionnement • La locomotive ne peut être mise en service qu’avec un • Détection du mode d’exploitation : automatique. système d’exploitation adéquat (Märklin AC, Märklin Delta, • Adresses disponibles : 01 – 255 / Control Unit 01 – 80 Märklin Digital ou Märklin Systems). • Adresse encodée en usine : 03 • Utiliser uniquement des convertisseurs et transforma- • Technologie mfx pour Mobile Station / Central Station. teurs correspondant à la tension du secteur local. Nom encodée en usine : T3 89 7314 • La locomotive ne peut être alimentée en courant que par • Temporisation d’accélération réglable (ABV). -
Página 11: Veiligheidsvoorschriften
Veiligheidsvoorschriften Functies • De loc mag alleen met een daarvoor bestemd bedrijfssy- • Herkenning van het bedrijfssysteem: automatisch. steem (Märklin AC, Märklin Delta, Märklin digitaal of • Instelbare adressen: 01 – 255 / Control Unit 01 – 80 Märklin Systems) gebruikt worden. • Vanaf de fabriek ingesteld: 03 • Alleen net-adapters en transformatoren gebruiken • Mfx-technologie voor het Mobile Station/Central Station. waarvan de aangegeven netspanning overeenkomt met Naam af de fabriek: T3 89 7314 de netspanning ter plaatse. • Instelbare optrekvertraging (ABV). • De loc mag niet vanuit meer dan één stroomvoorziening • Instelbare afremvertraging (ABV). -
Página 12: Aviso De Seguridad
Aviso de seguridad Funciones • La locomotora solamente debe funcionar en un sistema • Reconocimiento del sistema: automático. de corriente propio (Märklin AC – Märklin Delta – • Códigos disponibles: 01 – 255 / Control Unit 01 – 80 Märklin Digital o Märklin Systems). • Código de fábrica: 03 • Emplear únicamente fuentes de alimentación conmutadas • Tecnología mfx para la Mobile Station/Central Station. y transformadores que sean de la tensión de red local. Nombre de fábrica: T3 89 7314 • La locomotora no deberá recibir corriente eléctrica mas • Arranque lento variable (ABV). que de un solo punto de abasto. • Frenado lento variable (ABV). -
Página 13: Avvertenze Per La Sicurezza
Avvertenze per la sicurezza Funzioni • Tale locomotiva deve essere impiegata soltanto con un si- • Riconoscimento del tipo di funzionamento: automatico. stema di funzionamento adeguato per questa (Märklin AC, • Indirizzi impostabili: 01 – 255 / Control Unit 01 – 80 Märklin Delta, Märklin Digital oppure Märklin Systems). • Indirizzo di fabbrica: 03 • Impiegare soltanto alimentatori “switching“ e trasforma- • Tecnologia Mfx per Mobile Station / Central Station. tori che corrispondono alla Vostra tensione di rete locale. Nome di fabbrica: T3 89 7314 • La locomotiva non deve venire alimentata nello stesso • Ritardo di avviamento modificabile (ABV). -
Página 14: Säkerhetsanvisningar
Säkerhetsanvisningar Funktioner • Loket får endast köras med ett därtill avsett driftsystem • Driftsättet igenkänns automatiskt. (Märklin AC, Märklin Delta, Märklin Digital eller • Inställbara adresser: 01 – 255 / Control Unit 01 – 80 Märklin Systems). • Adress från tillverkaren: 03 • Använd endast nätadaptrar och transformatorer anpassa- • Mfx-teknologi för Mobile Station / Central Station. de för det lokala elnätet. Namn från tillverkaren: T3 89 7314 • Loket får inte samtidigt försörjas av mer än en kraftkälla. • Accelerationsfördröjning kan ändras (ABV). • Beakta alltid säkerhetsanvisningarna i bruksanvisningen • Bromsfördröjning kan ändras (ABV). som hör till respektive driftsystemet. • Toppfart kan ändras. -
Página 15: Vink Om Sikkerhed
Vink om sikkerhed Funktioner • Registrering af driftsarten: automatisk. • Lokomotivet må kun bruges med et driftssystem (Märklin AC, Märklin Delta, Märklin Digital eller Märklin Systems), der er • Indstillelige adresser: 01 – 255 / Control Unit 01 – 80 beregnet dertil. • Adresse ab fabrik: 03 • Anvend kun DC-DC-omformere og transformatorer, der • Mfx-teknologi til Mobile Station / Central Station. passer til den lokale netspænding. Navn ab fabrik: T3 89 7314 • Lokomotivet må ikke forsynes fra mere end én strømkilde • Indstillelig kørselsforsinkelse (ABV). -
Página 16: Schaltbare Funktionen
f0 f8 f0 - f3 f4 - f7 Schaltbare Funktionen • Controllable Functions Fonctions commutables • Schakelbare functies systems Funciones conmutables • Funzioni commutabili STOP Ställbara funktioner • Styrbare funktioner mobile station Digital/Systems Stirnbeleuchtung Funktion f0 Funktion f0 Headlights Function f0 Function f0 Fanal Fonction f0 Fonction f0 Frontverlichting Functie f0 Functie f0 function/off Faros frontales Función f0 Función f0 Illuminazione di testa... -
Página 17: Parameter / Register
Wert • Value • CV (Parameter) • CV (Parameter) • CV (Paramètre) • Valeur • Waarde • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV-Nr. Valor • Valore • CV (Parameter) • CV (Parameter) Värde • Værdi Adresse • Address • Adresse • Adres • 01 - (80)* 255 Código • Indrizzo • Adress • Adresse Anfahrverzögerung • Acceleration delay • Temporisation accélération • 01 - (63)* 255 Optrekvertraging • Regulación arranque • Ritardo di avviamento • Igångsättningsreglering • Kørselsforsinkelse Bremsverzögerung • Braking delay • Temporisation de freinage • 01 - (63)* 255 Afremvertraging • Frenado lento • Ritardo di frenatura • Bromsfördröjning • Bremseforsinkelse Höchstgeschwindigkeit • Maximum speed • Vitesse maximale • 01 - (63)* 255 Maximumsneilheid • Velocidad máxima • Velocità massima • Toppfart • Maksimalhastighed Rückstellen auf Serienwerte • Reset to series value • Remettre aux valeurs de série • Terugzetten naar serie-instellingen • Restablecer los valores de serie • Ripristinare sui valori di serie • Återställa till standardvärden • Tibagestil til serieværdien * () = Control Unit 6021... - Página 20 Motor nicht ölen! Do not oil the motor! Ne pas huiler le moteur! Motor niet oliën! ¡Por favor no engrase el motor! Si prega di non lubrificare il motore! V g smörj ej motorn! De bedes ikke smøre motoren!
- Página 21 NEM 362...
- Página 23 Führerhaus komplett 229 375 Leiterplatte Schnittstelle 229 422 Senkschraube E786 790 Dachaufsatz 229 377 Getriebeabdeckung 229 429 Pfeife 22 2176 00 Motor 229 475 Motorabdeckung 229 426 Griffstange 229 381 Isolierplatte 229 412 Inneneinrichtung 229 393 Zylinderschraube E750 200 Glasteile 110 163 Treibgestell 229 402...
- Página 24 This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 106021/0211/Ha4Ef...
