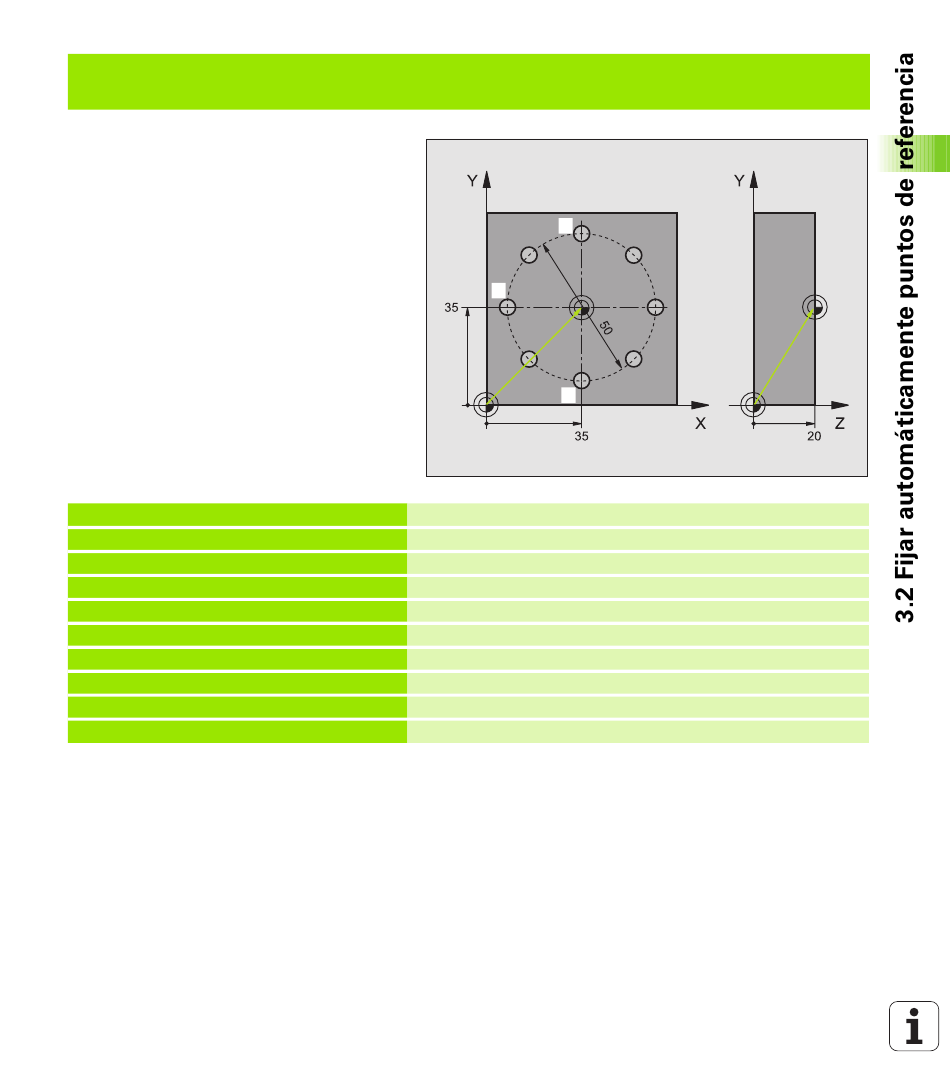

Ejemplo: Fijar el punto de ref. en la arista superior de la pieza y en el centro del círculo
de taladros
El punto central del círculo de taladros que se ha
medido debe escribirse en una tabla de puntos
cero para su empleo posterior.
0 BEGIN PGM CYC416 MM
1 TOOL CALL 0 Z
2 TCH PROBE 417 PTO. REF. EJE PALPACION
Q263=+7,5 ;1ER PUNTO 1ER EJE
Q264=+7,5 ;1ER PUNTO 2º EJE
Q294=+25 ;1ER PUNTO 3ER EJE
Q320=0 ;DIST. SEGURIDAD
Q260=+50 ;ALTURA DE SEGURIDAD
Q305=1 ;Nº EN LA TABLA
Q333=+0 ;PTO. DE REF.
HEIDENHAIN iTNC 530
1
2
3
Llamada a la herramienta 0 para determinar el eje de palpación
Definición del ciclo para la fijación del punto de ref. en el eje de palpación
Punto de palpación: Coordenada X
Punto de palpación: Coordenada Y
Punto de palpación: Coordenada Z
Distancia de seguridad adicional a MP6140
Altura sobre la cual se desplaza el eje de palpación sin colisionar
Introducir la coordenada Z en la tabla de puntos cero
Fijar el eje del palpador a 0
