- Página 1 ADVENTURE 1 ADVENTURE 5 ADVENTURE 3 ADVENTURE 7 MANUAL DE MONTAJE...
-
Página 3: Montaje

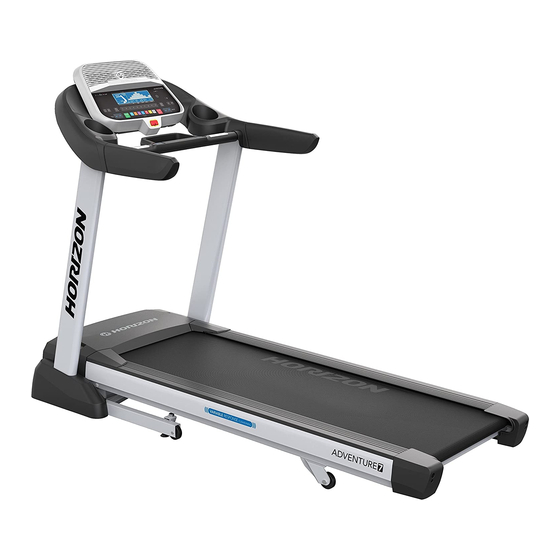

MONTAJE ADVERTENCIA El proceso de montaje tiene varios pasos que requieren una atención especial. Es muy importante seguir correctamente las instrucciones de montaje y asegurarse de que todas las partes están firmemente ajustadas. Si no se siguen correctamente las instrucciones de montaje, es posible que haya partes de la estructura de la cinta que no estén ajustadas y provoquen ruidos molestos. - Página 4 ALTAVOCES ATRIL DE LECTURA PANTALLA Y CONTROLES DE LA CONSOLA CONSOLA Adventure 7 se muestra MANILLARES PORTABIDÓN UBICACIÓN DE LA LLAVE DE SEGURIDAD INTERRUPTOR ON/OFF (ENCENDIDO/ BANDEJA PARA ACCESORIOS APAGADO) CABLE DE ALIMENTACIÓN SENSORES DE MEDICIÓN DE MÁSTIL DE LA CONSOLA LA FRECUENCIA CARDÍACA CUBIERTA DEL MOTOR CUBIERTA DEL MÁSTIL...
-
Página 5: Antes Del Montaje
HERRAMIENTAS INCLUIDAS: ANTES DEL MONTAJE Llave en forma de T (incluida) DESEMBALAJE Llave en forma de L (incluida) Coloque el paquete con la cinta sobre una superficie plana. Se recomienda que coloque TODOS alguna protección sobre el suelo. Tenga CUIDADO al manejar y transportar este equipo. COMPONENTES INCLUIDOS: MODELOS Nunca abra la caja si esta está... - Página 6 MONTAJE PASO 1 (Adventure 7) PIEZAS NECESARIAS PARA EL PASO 1 PARTE TIPO DESCRIPCIÓN CANTIDAD TORNILLO M 8 X P 1,25 X L 60-30 Adventure 7 se muestra Retire las cintas amarillas de embalaje y levante la plataforma para retirar todos los componentes que haya debajo.
- Página 7 MONTAJE PASO 2 (Adventure 7) PIEZAS NECESARIAS PARA EL PASO 2 PARTE TIPO DESCRIPCIÓN CANTIDAD TORNILLO M 8 X P 1,25 X L 60-30 Adventure 7 se muestra Tire del CABLE DE LA BASE (5) hacia afuera de la estructura base de la cinta. Conecte el CABLE DE LA CONSOLA (5) desde la ESTRUCTURA PRINCIPAL (4) al CABLE DE LA CONSOLA (5) en la parte inferior del MÁSTIL DERECHO DE...
- Página 8 MONTAJE PASO 3 (Adventure 7) PIEZAS NECESARIAS PARA EL PASO 3 PARTE TIPO DESCRIPCIÓN CANTIDAD TORNILLO M 6 X P 1,00 X L 15 Adventure 7 D1 6,2 X ARANDELA DE ARCO se muestra D2 18,0 X T 1,5 D1 6,1 X D2 ARANDELA ELÁSTICA 12,2 X T 1,5 Abra los COMPONENTES NECESARIOS PARA...
- Página 9 MONTAJE PASO 4 (Adventure 7) PIEZAS NECESARIAS PARA EL PASO 4 PARTE TIPO DESCRIPCIÓN CANTIDAD TORNILLO M 8 X P 1,25 X L 20 D1 8,2 X D2 Adventure 7 ARANDELA ELÁSTICA 13,5 X T 2,0 se muestra D1 8,2 X D2 ARANDELA PLANA 15 X T 1,2 D1 8,2 X D2...
- Página 10 MONTAJE PASO 5 (Adventure 7) Levante la PLATAFORMA (11) hasta que el PESTILLO DE PIE (12) se bloquee. Retire todo el contenido que pueda haber debajo de la ESTRUCTURA PRINCIPAL (2 Y 4). Adventure 7 se muestra Con la PLATAFORMA (11) levantada, coloque la CUBIERTA DEL MÁSTIL IZQUIERDO DE LA CONSOLA (3) y la CUBIERTA DEL MÁSTIL DERECHO DE...
-
Página 11: Ha Completado El Montaje
HA COMPLETADO EL MONTAJE Antes de emplear la cinta por primera vez, lubrique la plataforma según TODOS se indica en la sección de MANTENIMIENTO de la GUÍA DE LA CINTA. MODELOS... - Página 12 Adventure 1 / 3 / 5 / 7 Manual de montaje Rev. 1.1 | © 2015 Johnson Health Tech Fabricado en China...
