1.9. Ubicación de los componentes principales

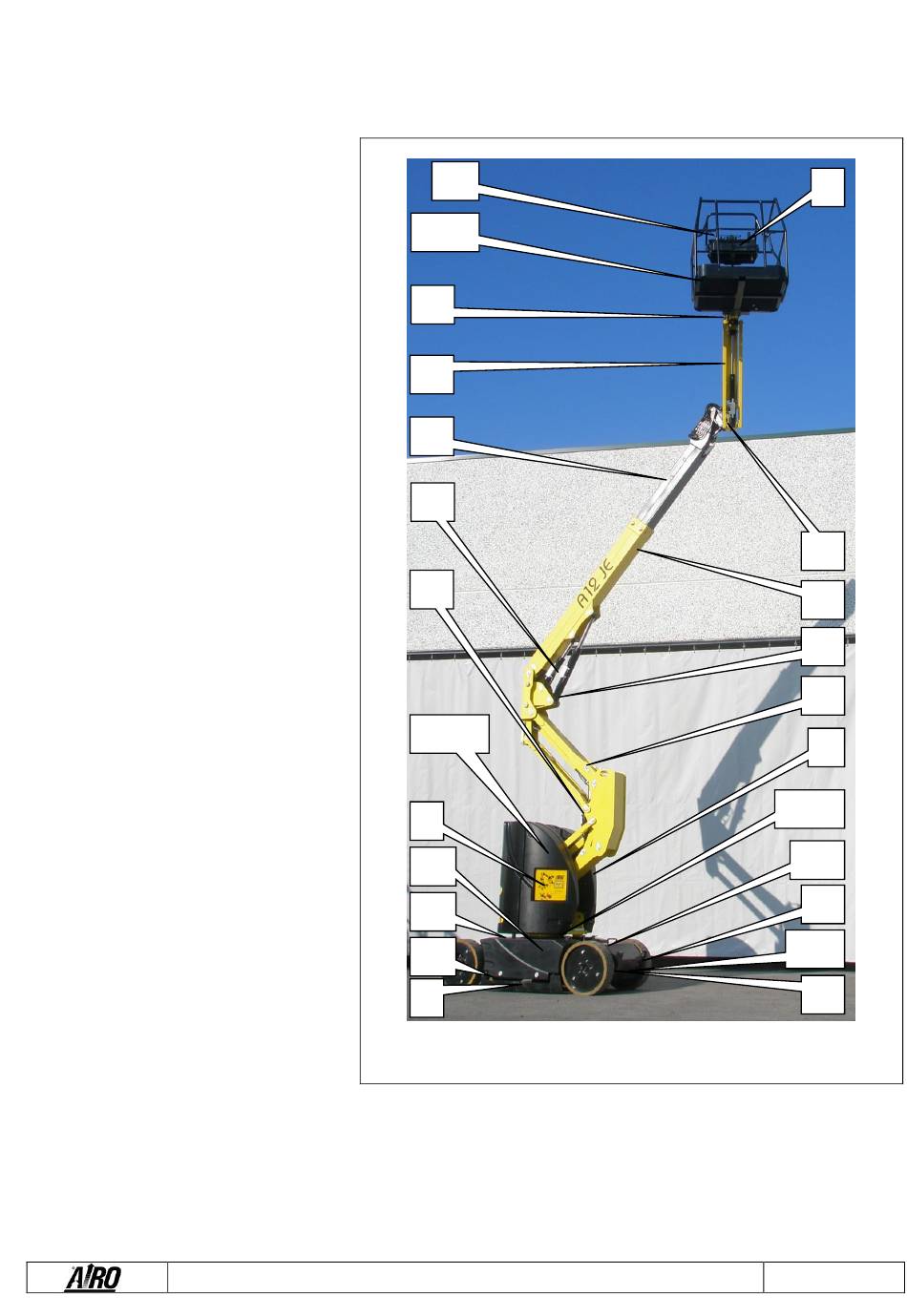

La figura representa la máquina y las distintas partes que la componen.
1) Caja de mando;
2) Mandos de emergencia desde el suelo;
3) Unidad de control eléctrica
4) Deposito de aceite hidráulico;
5) Depósito gasóleo (modelos ED);
6) Motogenerador Diesel (modelos ED);
7) Dispositivos antibaches (pot-hole);
8) Electrobomba;
9) Motores eléctricos de tracción con
freno;
10) Motor hidráulico de rotación torreta;
11) Toma de corriente de 230 V (opcional);
12) Nivel de burbuja (opcional) para control
visual de nivelación máquina;
13) Cilindros de elevación;
14) Batería;
15) Adhesivo clavija
(opcional);
16) Inclinómetro;
17) Sensor limitador
plataforma (célula de carga);
18) Plato giratorio
proximidad PS1A-PS1B (sólo para A17
JE);
19) Controllers AC motores tracción y
electrobomba;
20) Clavija alimentación cargador de
batería;
21) Microinterruptor M1A;
22) Microinterruptor M1B;
23) Microinterruptor M1C;
24) Microinterruptor M1E y microinterruptor
M1S (sólo para A17 JE con PLUMÍN
GIRATORIO);
25) Microinterruptores MPT1-MPT2;
26) Microinterruptores M2A-M2B.
27) Sistema anti-aprisionamiento "AIRO
SENTINEL" - OPCIONAL
línea eléctrica
de carga en
y sensores de
Uso y mantenimiento - Serie A12 JE A15 JE A17 JE A12 JED A15 JED
27
11-12
17
13
13
13
13
3-8-16
2
14
26
25
7
Fig. 2
1
23
24
22
21
4
10-18
5-6
20
9-19
15
