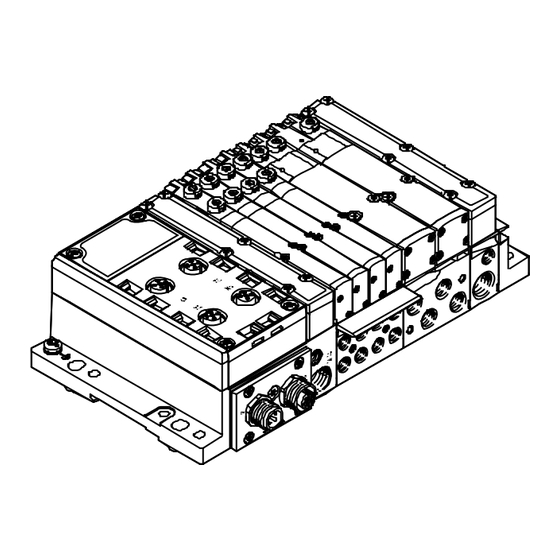

Página 1 Terminal de válvulas MPA−S Descripción Parte neumática MPA−S Terminal de válvulas con neumática MPA−S Tipo: MPA−FB−... MPA−CPI−... MPA−MPM−... y MPA−ASI−... Descripción 534 242 es 0910d [703 971]...
Página 3 ......534 242 © (Festo AG & Co. KG, D 73726 Esslingen, Alemania, 2009) Internet: http://www.festo.com E−Mail:...
Página 4 Contenido e instrucciones generales Festo P.BE−MPA−ES es 0910d...
Página 5: Tabla De Contenido
........... . . 2−16 Festo P.BE−MPA−ES es 0910d...
Página 6 ....... 4−19 4.7.2 Estados de funcionamiento del sistema neumático ... . 4−21 Festo P.BE−MPA−ES es 0910d...
Página 7 ............C−1 Festo P.BE−MPA−ES es 0910d...
Página 8 Contenido e instrucciones generales Festo P.BE−MPA−ES es 0910d...
Página 9: Uso Previsto
CE. Los estándares y valores de prueba que el producto observa y cumple, pueden hallarse en la sección Especificaciones técnicas". Las directivas EU correspondientes al producto pueden hallarse en la declaración de conformidad. Festo P.BE−MPA−ES es 0910d...
Página 10: Destinatarios
Destinatarios Este manual está dirigido exclusivamente a especialistas formados en la tecnología de control y automatización. Asistencia técnica Ante cualquier problema técnico, diríjase a su servicio local de asistencia técnica de Festo. VIII Festo P.BE−MPA−ES es 0910d...
Página 11: Notas Sobre El Uso De Este Manual
En la descripción del sistema encontrará un resumen sobre su terminal CPX, en la tabla Descripciones sobre el terminal CPX". MPA−S con conector multipolo Información sobre el sistema eléctrico/electrónica: véase el folleto suministrado con el producto Festo P.BE−MPA−ES es 0910d...
Página 12 Información sobre el sistema eléctrico/electrónica: véase el folleto suministrado con el producto Tab. 0/1: Conexiones alternativas del terminal de válvulas MPA−S En la correspondiente descripción del sistema encontrará un resumen sobre todos los manuales del terminal CPX. Festo P.BE−MPA−ES es 0910d...
Página 13 Placa reguladora de presión Placa de sensor de presión Placa base Placa de alimentación eléctrica Placa de conector multipolo; interface AS, interface CPI, o Regulador de presión proporcional interface neumático Fig. 0/1: Componentes principales del terminal de válvulas MPA−S Festo P.BE−MPA−ES es 0910d...
Página 14: Instrucciones Importantes Para El Usuario
Además, el siguiente pictograma indica lugares del texto en los que se describen actividades con componentes sensibles a las descargas electrostáticas: Componentes sensibles a las corrientes electrostáticas: un manejo inadecuado puede dañar los componentes. Festo P.BE−MPA−ES es 0910d...
Página 15: Marcado De Información Especial
Accesorios: Detalles sobre los accesorios útiles o necesarios para los productos Festo. Entorno: Información sobre el uso de los productos Festo respetuoso con el entorno. Marcas en el texto Esta marca indica actividades que pueden desarrollarse · en cualquier orden.
Página 16 Módulo que consta de placa base neumática; módulo electrónico, válvulas o placas ciegas Módulos CPX Término común para los distintos módulos que pueden integrarse en un terminal CPX MPA1 o MPA2 Tamaño de las válvulas: MPA1 = 10 mm, MPA2 = 20 mm. Festo P.BE−MPA−ES es 0910d...
Página 17 La distribución eléctrica es MPA...−MPM−...: modular, es decir, que cada placa base tiene su propia pletina. Válvula Válvulas monoestables, de impulsos o de posición intermedia. Tab. 0/2: Términos y abreviaciones específicas del producto Festo P.BE−MPA−ES es 0910d...
Página 18 Contenido e instrucciones generales Festo P.BE−MPA−ES es 0910d...
Página 19: Resumen De Componentes
Resumen de componentes Capítulo 1 1−1 Festo P.BE−MPA−ES es 0910d...
Página 20 ......1−9 1.1.3 Elementos de conexión e indicación ......1−31 1−2 Festo P.BE−MPA−ES es 0910d...
Página 21 CPX. En el folleto adjunto al producto y en la descripción del sistema electrónico MPA−... encontrará más información sobre los módulos electrónicos del terminal de válvulas MPA−S. 1−3 Festo P.BE−MPA−ES es 0910d...
Página 22: El Terminal De Válvulas Mpa−S
El terminal de válvulas MPA−S Para la resolución de sus tareas de automatización de máquinas, Festo le ofrece el terminal de válvulas MPA−S. La estructura modular del terminal de válvulas MPA−S le permite utilizarlo de forma óptima en su máquina o sistema.
Página 23: Resumen De Variantes
Pueden alimentarse como máximo 64 bobinas de válvula. Pueden alimentarse como máximo 128 bobinas de válvula. Tab. 1/1: Número de posiciones de válvulas del terminal MPA−S con terminal CPX Fig. 1/1: Terminal de válvulas MPA−S con terminal CPX 1−5 Festo P.BE−MPA−ES es 0910d...
Página 24 Pueden alimentarse como máximo 24 bobinas de válvula. Pueden alimentarse como máximo 32 bobinas de válvula. Tab. 1/2: Número de posiciones de válvulas del terminal de válvulas MPA−S con interface CPI Fig. 1/2: Terminal de válvulas MPA−S con interface CPI 1−6 Festo P.BE−MPA−ES es 0910d...
Página 25 Tab. 1/3: Número de posiciones de válvulas del terminal de válvulas MPA−S con conector multipolo Fig. 1/3: Terminal de válvulas MPA−S con conector multipolo Terminal de válvulas Esta variante del terminal de válvulas MPA−S está disponible MPA−S con interface AS con la siguiente graduación: 1−7 Festo P.BE−MPA−ES es 0910d...
Página 26 Pueden alimentarse como máximo 4 bobinas de válvula. Pueden alimentarse como máximo 8 bobinas de válvula. Tab. 1/4: Número de posiciones de válvulas del terminal MPA−S con interface AS Fig. 1/4: Terminal de válvulas MPA−S con interface AS 1−8 Festo P.BE−MPA−ES es 0910d...
Página 27: Descripción De Componentes
Placa final derecha (opcional) Placa de alimentación neumática Junta (junta separadora opcional para (opcional) la separación de zonas de presión) Fig. 1/5: Componentes neumáticos del terminal de válvulas MPA−S con terminal CPX o interface CPI, 1er nivel 1−9 Festo P.BE−MPA−ES es 0910d...
Página 28 Placa de escape (3/5) o silenciador Placas de válvula o placas ciegas plano Placa reguladora de presión (opcional) Módulo electrónico con LED Fig. 1/6: Componentes neumáticos del terminal de válvulas MPA−S con terminal CPX o interface CPI, 2º nivel 1−10 Festo P.BE−MPA−ES es 0910d...
Página 29 Placa de alimentación neumática eléctrico (opcional) Junta (opcionalmente junta separadora Placas de identificación con soporte para crear zonas de presión) (opcional) Fig. 1/7: Componentes neumáticos del terminal de válvulas MPA−S con multipolo eléctrico o interface AS, 1er nivel 1−11 Festo P.BE−MPA−ES es 0910d...
Página 30 Placa de escape (3/5) o silenciador Placas de válvula o placas ciegas plano Placa reguladora de presión (opcional) Módulo electrónico con LED Fig. 1/8: Componentes neumáticos del terminal de válvulas MPA−S con multipolo eléctrico o interface AS, 2º nivel 1−12 Festo P.BE−MPA−ES es 0910d...
Página 31 El terminal de válvulas MPA−S con conector multipolo Sub−D consta de los siguientes componentes eléctricos: Conector multipolo con cable Parte eléctrica de la placa del conector multipolo con conexión Sub−D Fig. 1/10: Componentes eléctricos del terminal de válvulas MPA−S con conector multipolo Sub−D 1−13 Festo P.BE−MPA−ES es 0910d...
Página 32 Dos válvulas monoestables de 3/2 vías, lado de pilotaje 12 normalmente abierto, lado de pilotaje 14 normalmente cerrado, reposición por muelle mecánico Dos válvulas monoestables de 3/2 vías, lado de pilotaje 12 normalmente abierto, lado de pilotaje 14 normalmente cerrado, reposición por muelle mecánico 1−14 Festo P.BE−MPA−ES es 0910d...
Página 33 Válvula monoestable de 3/2 vías, normalmente cerrada, alimentación externa del aire a través de la toma (4), reposición por muelle neumático Tab. 1/5: Códigos de identificación de las válvulas En el apéndice B puede hallarse más información sobre las válvulas. 1−15 Festo P.BE−MPA−ES es 0910d...
Página 34 Configure el regulador de presión proporcional mediante el PLC o el terminal de mano de Festo (CPX−MMI). El montaje del regulador de presión proporcional está descrito en las instrucciones de montaje VPPM−6TA−...
Página 35: Placa De Alimentación Neumática
La placa del sensor de presión se puede parametrizar a través del PLC o del terminal de mano (CPX−MMI) de Festo. El montaje de la placa de sensor de presión está descrito en las instrucciones de montaje VMPA−FB−PS−...
Página 36: Placa De Alimentación Eléctrica
Si el regulador de presión proporcional debe regular la presión de funcionamiento para las válvulas en el terminal MPA−S, entonces las válvulas deben posicionarse a la derecha del regulador de presión proporcional. 1−18 Festo P.BE−MPA−ES es 0910d...
Página 37 MPA2: tras la primera posición de válvula. Las placas base están disponibles con las siguientes configuraciones: sólo el canal de alimentación (1) separado canal de alimentación (1) y canales de escape (3) y (5) separados 1−19 Festo P.BE−MPA−ES es 0910d...
Página 38 (1) Placa base con canal de Tipo: VMPA1−FB−AP−4−1−S1 Tipo: VMPA2−FB−AP−2−2−S0 alimentación (1) separado y canales de escape separados (3) y (5). Tab. 1/7: Variantes de las placas base con separación de zonas de presión 1−20 Festo P.BE−MPA−ES es 0910d...
Página 39 Se puede reconocer si un terminal de válvulas MPA−S está equipado con zonas de presión y cuántas son, en la muesca de identificación en la placa base (ver Tab. 1/7) y en la marca de la junta (ver Tab. 1/8). 1−21 Festo P.BE−MPA−ES es 0910d...
Página 40 (código ident. S) aJ Sin identificación: junta con Junta separadora, canales (3) y (5) bloqueados (código ident. R) canales abiertos (1), (3) y (5) Tab. 1/8: Identificación de las variantes de juntas para placas base 1−22 Festo P.BE−MPA−ES es 0910d...
Página 41: Concatenación En Altura
Placa base tipo MPA...−...−AP−... con módulo electrónico tipo VMPA...−...EM... Notas sobre la instalación de componentes en concatenación en altura, ver capítulo 3 Tab. 1/9: Componentes del módulo neumático del terminal de válvulas MPA−S 1−23 Festo P.BE−MPA−ES es 0910d...
Página 42: Placas Reguladoras De Presión
Placa reguladora de presión reversible A para toma (4), gama de regulación 0,5 ... 10 bar Manómetro para placa reguladora de presión Tab. 1/10: Identificación de placas reguladoras de presión en el código de producto En el anexo B, Tab. B/5, encontrará los símbolos del circuito del regulador de presión. 1−24 Festo P.BE−MPA−ES es 0910d...
Página 43 (4) al canal (5). Proceso de escape: Durante el proceso de escape en la válvula se produce la purga de aire sin regulación a través del regulador de presión, del canal (2) al canal (3). 1−25 Festo P.BE−MPA−ES es 0910d...
Página 44 (4) una vez que el medio de presión ha atravesado la válvula. El aire de escape es conducido a través de la placa intermedia y es conmutado en la válvula del canal (2) al canal (3). 1−26 Festo P.BE−MPA−ES es 0910d...
Página 45 (2) o (4) en lugar de la presión de funcionamiento del terminal de válvulas. Si no es posible utilizar el regulador de presión reversible, p.ej. cuando se usan válvulas de 2 x 3/2 vías con escape de pilotaje conducido (82/84). 1−27 Festo P.BE−MPA−ES es 0910d...
Página 46 En la válvula se conmuta la presión regulada en el canal (2). El aire de escape sin regular se conmuta en la válvula del canal (4) al canal (1) y a continuación se conduce por la placa intermedia hasta el canal (3). 1−28 Festo P.BE−MPA−ES es 0910d...
Página 47 En la válvula se realiza la purga de aire desde el canal de trabajo (4) hasta el canal (1) y es conducido por la placa intermedia hasta el canal de descarga (5) de la placa base. 1−29 Festo P.BE−MPA−ES es 0910d...
Página 48 Si se necesita un escape rápido. Si el regulador de presión siempre debe permitir un ajuste. En las instrucciones para el montaje VMPA...−B8−R...C2−C... encontrará indicaciones sobre la instalación de dichas placas reguladoras de presión. 1−30 Festo P.BE−MPA−ES es 0910d...
Página 49: Elementos De Conexión E Indicación
Toma (82/84) sólo en la variante para Alimentación externa del aire de aire de escape recuperado, pilotaje" Escape del pilotaje" Toma de alimentación (1), Presión de funcionamiento" Fig. 1/13: Elementos neumáticos de conexión y de mando del terminal de válvulas MPA−S 1−31 Festo P.BE−MPA−ES es 0910d...
Página 50 Tornillo regulador placa reguladora de Conexión para manómetro presión MPA2 con rueda libre y (puede girar hasta 90°) enclavamiento Manómetro (opcional) Fig. 1/14: Elementos de mando y conexión de las placas reguladoras de presión 1−32 Festo P.BE−MPA−ES es 0910d...
Página 51 Fig. 1/15: Elementos eléctricos de conexión y de indicación del terminal de válvulas MPA−S con terminal CPX o interface CPI 1−33 Festo P.BE−MPA−ES es 0910d...
Página 52 Placa de sensor de presión LED rojo: presión demasiado alta LED verde: presión correcta LED rojo: presión demasiado baja LED rojo: indicación de error común Fig. 1/16: Elementos de indicación de la placa de sensor de presión 1−34 Festo P.BE−MPA−ES es 0910d...
Página 53: Regulador De Presión Proporcional
Regulador de presión proporcional El regulador de presión proporcional dispone de los siguientes elementos de indicación: LED verde Power Regulador de presión proporcional LED rojo de error Fig. 1/17: Elementos de indicación del regulador de presión proporcional 1−35 Festo P.BE−MPA−ES es 0910d...
Página 54 En el conector multipolo del terminal de válvulas MPA−S se encuentran los siguientes elementos de conexión eléctricos: Caperuza de multipolo con cable Conexión para tierra funcional Conexión Sub−D Fig. 1/18: Elementos eléctricos de conexión del terminal de válvulas MPA−S con conector multipolo 1−36 Festo P.BE−MPA−ES es 0910d...
Página 55 Fig. 1/19: Elementos eléctricos de indicación del terminal de válvulas MPA−S con conector multipolo o con interface AS Hallará la información sobre los elementos eléctricos de conexión y de indicación del interface AS en el folleto suministrado con el producto. 1−37 Festo P.BE−MPA−ES es 0910d...
Página 56 1. Resumen de componentes 1−38 Festo P.BE−MPA−ES es 0910d...
Página 57: Montaje
Montaje Capítulo 2 2−1 Festo P.BE−MPA−ES es 0910d...
Página 58 ........2−16 2−2 Festo P.BE−MPA−ES es 0910d...
Página 59 Descripciones del terminal CPX") encontrará información sobre el montaje y desmontaje de módulos I/O. La información sobre el montaje de módulos y componentes pedidos posteriormente puede hallarse en el folleto suministrado con el producto. 2−3 Festo P.BE−MPA−ES es 0910d...
Página 60: Indicaciones Generales Sobre El Montaje Y El Desmontaje
MPA−S con mucho cuidado. Por favor, tenga en cuenta en especial lo siguiente: deben respetarse los pares especificados elementos sensibles a las corrientes electrostáticas. Por ello no se deben tocar las superficies de contacto. 2−4 Festo P.BE−MPA−ES es 0910d...
Página 61: Variantes De Montaje
Tab. 2/1: Tipos de montaje del terminal de válvulas MPA−S Importante Monte el terminal MPA−S de forma que haya suficiente espacio para la disipación del calor y asegúrese de que no se sobrepasan los límites de temperatura máximos (ver Especificaciones técnicas). 2−5 Festo P.BE−MPA−ES es 0910d...
Página 62: Montaje/Desmontaje En Perfil Din
Para terminal de válvulas MPA−S con conector multipolo: CPA−BG−NRH. Este conjunto consiste en 2 tornillos M4x10 y dos piezas de sujeción. Para terminal de válvulas MPA−S con terminal CPX: CPX−CPA−BG−NRH. Este juego consiste en 3 piezas de sujeción y 3 tornillos M4x10. 2−6 Festo P.BE−MPA−ES es 0910d...
Página 63 35 mm, alto 7,5 mm). Asegúrese de que haya espacio suficiente para la conexión de los cables de alimentación y los tubos del aire. 3. Fije el perfil DIN en la superficie de fijación por lo menos cada 100 mm. 2−7 Festo P.BE−MPA−ES es 0910d...
Página 64 Fig. 2/1: Montaje en perfil DIN del terminal de válvulas MPA−S 7. Asegure el terminal de válvulas MPA−S, como el terminal CPX, contra vuelco o deslizamiento apretando el tornillo de bloqueo con un par de 1,3 Nm. 2−8 Festo P.BE−MPA−ES es 0910d...
Página 65 DIN. 2. Haga bascular el terminal de válvulas MPA−S hacia adelante en el perfil DIN (véase Fig. 2/3) 3. Eleve el terminal de válvulas MPA−S del perfil DIN (véase Fig. 2/3) 2−9 Festo P.BE−MPA−ES es 0910d...
Página 66 Ô Ô Ô Ô para montaje en perfil DIN. Ô Ô Ô Ô Ô Ô Ô Ô Ô Ô Ô Ô Ô Ô Ô Ô Ô Ô Fig. 2/3: Desmontaje del terminal de válvulas MPA−S 2−10 Festo P.BE−MPA−ES es 0910d...
Página 67: Montaje/Desmontaje Mural
2. Taladre los agujeros de montaje en la superficie de fijación. 3. Fije el terminal de válvulas MPA−S a la superficie de soporte con tornillos M4 o M6 de longitud suficiente según Tab. 2/3. 2−11 Festo P.BE−MPA−ES es 0910d...
Página 68 M4 1 o M6 2 Por cada escuadra de fijación en la placa de alimentación neumática (ver también las ndicaciones del apéndice A Tab. A/2): un tornillo M6 3 Tab. 2/3: Opciones de fijación del terminal de válvulas MPA−S 2−12 Festo P.BE−MPA−ES es 0910d...
Página 69 1. Antes de soltar un terminal de válvulas MPA−S de su superficie de montaje, prever el hecho de que pueda caer. 2. Afloje el tornillo de fijación (ver Tab. 2/3). 3. Retire el terminal de válvulas MPA−S de la superficie de fijación. 2−13 Festo P.BE−MPA−ES es 0910d...
Página 70: Montaje/Desmontaje Del Portaetiquetas
Montaje Proceda de la siguiente manera: Encaje el soporte en las entalladuras de las placas base · (ver figura): Alojamiento del portaetiquetas en la placa base Portaetiquetas Fig. 2/4: Montaje del portaetiquetas 2−14 Festo P.BE−MPA−ES es 0910d...
Página 71 (tamaño máximo de la hoja 3,5 mm) presionando el gancho de encastre (ver figura). Agujeros para desbloquear el portaetiquetas Portaetiquetas Fig. 2/5: Desmontaje del portaetiquetas 3. Tire del portaetiquetas hacia fuera de la ranura en la placa base. 2−15 Festo P.BE−MPA−ES es 0910d...
Página 72: Montaje/Desmontaje De La Tapa Del Accionamiento Manual Auxiliar (Opcional)
3. Encaje la tapa en las entalladuras del accionamiento manual (ver figura): Tapas del accionamiento manual Accionamiento manual auxiliar Fig. 2/6: Montaje de las tapas del accionamiento manual 2−16 Festo P.BE−MPA−ES es 0910d...
Página 73 Desmontaje Proceda de la siguiente manera: Utilice un destornillador adecuado para levantar la tapa · del accionamiento manual (ver figura): Fig. 2/7: Desmontaje de las tapas del accionamiento manual auxiliar 2−17 Festo P.BE−MPA−ES es 0910d...
Página 74 2. Montaje 2−18 Festo P.BE−MPA−ES es 0910d...
Página 75: Instalación
Instalación Capítulol 3 3−1 Festo P.BE−MPA−ES es 0910d...
Página 76 Terminal de válvulas MPA−S con interface CPI o interface AS ..3−33 3.5.3 Terminal de válvulas MPA−S con conector multipolo ... . 3−33 3−2 Festo P.BE−MPA−ES es 0910d...
Página 77 CPX se encuentran en la descripción de la electrónica MPA−... y en el manual correspondiente del nodo de bus utilizado (véase la descripción del sistema del terminal CPX utilizado, tabla Descripciones del terminal CPX"). 3−3 Festo P.BE−MPA−ES es 0910d...
Página 78: Preparación De Aire Comprimido
Con ello se evitan fallos funcionales de las válvulas. No es admisible un exceso de contenido residual de aceite, independientemente del aceite del compresor, ya que de lo contrario, la lubricación básica se lavará con el transcurso del tiempo. 3−4 Festo P.BE−MPA−ES es 0910d...
Página 79: Funcionamiento Con Aire Comprimido Lubricado
Utilice aire comprimido sin lubricar siempre que sea posible. Esto evitará la contaminación del medio ambiente. Las válvulas neumáticas y actuadores de Festo han sido diseñados de forma que, si se utilizan como está previsto, no necesitarán lubricación adicional y seguirán alcanzando una elevada vida útil.
Página 80 Otra prueba de sobrelubricación consiste en verificar la coloración y el estado de los silenciadores del aire de escape. Una coloración amarilla del elemento filtrante o gotas de aceite en el silenciador indican un ajuste excesivamente alto del lubricador. 3−6 Festo P.BE−MPA−ES es 0910d...
Página 81: Indicaciones Generales Sobre La Instalación
Estos componentes pueden dañarse si se tocan las superficies de contacto de los racores rápidos y si no se observan las especificaciones sobre manipulación de elementos sensibles a las descargas electrostáticas. 3−7 Festo P.BE−MPA−ES es 0910d...
Página 82 Optimice la capacidad de escape del terminal de válvulas, p. ej., usando unas placas de alimentación neumática adicionales. Separe en caso necesario los canales de escape mediante las juntas separadoras con código de identificación R (canales (3) y (5), véase Tab. 1/8). 3−8 Festo P.BE−MPA−ES es 0910d...
Página 83: Tendido De Las Tuberías Flexibles
Desconecte la alimentación de aire comprimido. · Asegúrese de que todos los tubos neumáticos estén sin · presión. Descargue todos los actuadores que estén controlados · por válvulas que estén bloqueadas en posición de reposo o en posición central. 3−9 Festo P.BE−MPA−ES es 0910d...
Página 84 2. Presione el anillo opresor del racor 1 p. ej. con un destornillador o la herramienta de desmontaje QSO de Festo, o afloje el tornillo prisionero 2 del racor. 3. Retire el tubo flexible del racor. 4. Cierre los racores no necesarios con tapones ciegos 3.
Página 85: Conexión Del Terminal De Válvulas Mpa−S
Para alimentar el terminal de válvulas se dispone de conexiones en los siguientes componentes: en la conexión eléctrica (interface neumático, interface CPI, placa de conector multipolo, interface AS) en la placa opcional de alimentación neumática, como máximo entre cada placa base 3−11 Festo P.BE−MPA−ES es 0910d...
Página 86: Servopilotaje (Alimentación Del Aire De Pilotaje)
Alimentación externa del Si la presión de funcionamiento está por debajo de 3 bar o aire de pilotaje por encima de 8 bar, deberá hacer funcionar el servopilotaje con alimentación externa del aire de pilotaje. 3−12 Festo P.BE−MPA−ES es 0910d...
Página 87: Terminal De Válvulas Mpa−S Con Separación De Zonas De Presión . 3
La zona de presión que se alimenta a través de la toma · de alimentación (1) del interface neumático o de la placa del conector multipolo debe encontrarse a una presión entre 3 ... 8 bar. 3−13 Festo P.BE−MPA−ES es 0910d...
Página 88 (es decir, zonas de presión adyacentes). Mediante el montaje de una placa de alimentación neumática adicional en una zona de presión, puede alimentarse aire adicional o evacuarse el aire de escape. 3−14 Festo P.BE−MPA−ES es 0910d...
Página 89 (lengüeta saliente) Zona de presión 1 Placa de alimentación para zona de presión 2 Zona de presión 2 Fig. 3/3: Ejemplo de 3 zonas de presión del terminal de válvulas MPA−S 3−15 Festo P.BE−MPA−ES es 0910d...
Página 90: Funcionamiento Del Terminal De Válvulas Mpa−S Con Reguladores De Presión Reversibles
2 bar. Para presiones de regulación inferiores a 2 bar, utilice los reguladores de presión A o B reversibles (identificador en el código del producto: PN, PM, PL, PK), véase Tab. 1/10. 3−16 Festo P.BE−MPA−ES es 0910d...
Página 91 Botón de ajuste en el nivel de ajuste Botón de ajuste Botón de ajuste en el nivel de rueda libre Fig. 3/4: Ajuste de placas reguladoras de presión (tamaño MPA2) con ayuda del botón de ajuste 3−17 Festo P.BE−MPA−ES es 0910d...
Página 92 (véase Diagramas de caudal de las placas reguladoras de presión" del apéndice A). Tornillo regulador, hexágono interior (llave de 2,0) Fig. 3/5: Ajuste de placas reguladoras de presión (tamaño MPA2) con ayuda del tornillo regulador 3−18 Festo P.BE−MPA−ES es 0910d...
Página 93: Funcionamiento Con Vacío/Baja Presión
MPA−S con vacío o baja presión a través de la toma (1): Haga funcionar dichas válvulas en una zona de presión · separada. La presión de funcionamiento para esta zona debe · establecerse como se muestra en el diagrama en Fig. A/1. 3−19 Festo P.BE−MPA−ES es 0910d...
Página 94 (1). Presión de pilotaje conforme a los diagramas del anexo A, Fig. A/3 Presión de pilotaje conforme a los diagramas del anexo A, Fig. A/1 Tab. 3/2: Placas de válvula 3−20 Festo P.BE−MPA−ES es 0910d...
Página 95 Aire comprimido Aire de escape a 3/2 vías o vacío a través través de la toma de la conexión Código ident. X Código ident. W Tab. 3/3: Conexiones en válvulas con código ident. X y W 3−21 Festo P.BE−MPA−ES es 0910d...
Página 96: Conexión De Los Tubos Neumáticos
La presión de alimentación constante es necesaria para una buena calidad de la regulación. Para la alimentación constante de presión utilice la toma de alimentación separada en la placa base de la válvula reguladora de presión proporcional. 3−22 Festo P.BE−MPA−ES es 0910d...
Página 97 3. Instalación (3/5) (82/84) (3/5) (12/14) Fig. 3/6: Conexiones neumáticas del terminal de válvulas MPA−S 3−23 Festo P.BE−MPA−ES es 0910d...
Página 98 En el caso de varios sistemas con aire de escape conducido de forma centralizada: Use válvulas de antirretorno en las líneas de aire de · escape comunes (3/5) o (82/84) para evitar dificultades de funcionamiento por contrapresiones. 3−24 Festo P.BE−MPA−ES es 0910d...
Página 99: Conexión Del Cableado Eléctrico
PELV según IEC/DIN EN 60204−1. Utilice solamente fuentes de alimentación que · garanticen un aislamiento eléctrico seguro de la tensión de funcionamiento, según lo estipulado en la norma IEC / DIN EN 60204−1. 3−25 Festo P.BE−MPA−ES es 0910d...
Página 100 En las correspondientes descripciones del módulo CPX (véase la descripción del sistema del terminal CPX correspondiente, tabla Descripciones del terminal CPX") encontrará instrucciones detalladas sobre la conexión de módulos CPX (nodo de bus de campo, módulos de I/O, etc.). 3−26 Festo P.BE−MPA−ES es 0910d...
Página 101: Alimentación De La Tensión De Carga A Través De La Placa De Alimentación Eléctrica (Sólo En Terminal De Válvulas Mpa−S Con Terminal Cpx O Interface Cpi)
(tipo VMPA1−FB−SP...). las superficies de contacto sensibles a descargas electroestáticas no deben tocar las conexiones enchufables laterales de la placa de alimentación eléctrica. 3−27 Festo P.BE−MPA−ES es 0910d...
Página 102 Asignación de los contactos (4 polos) Pin A n.c. Pin B Válvulas 24 V DC Pin C Pin D Válvulas 0 V DC Tab. 3/6: Asignación de pines de la placa de alimentación eléctrica tipo VMPA−FB−SP−7/8−V−4POL 3−28 Festo P.BE−MPA−ES es 0910d...
Página 103 Observe las instrucciones suplementarias en el terminal · de válvulas MPA−S con terminal CPX en el manual del sistema del terminal CPX utilizado. De esta forma pueden evitarse interferencias de fuentes electromagnéticas y asegurar la compatibilidad electromagnética según las directivas EMC. 3−29 Festo P.BE−MPA−ES es 0910d...
Página 104 Terminal de válvulas MPA−S con terminal CPX Terminal de válvulas MPA−S con conector multipolo Terminal de válvulas MPA−S con interface CPI Terminal de válvulas MPA−S con interface AS Conexión de tierra Fig. 3/8: Puesta a tierra del terminal de válvulas MPA−S 3−30 Festo P.BE−MPA−ES es 0910d...
Página 105: Asignación De Direcciones De Las Válvulas
Es válida la asignación: La bobina 14 ocupa la dirección de valor bajo, la bobina 12 ocupa la dirección de valor alto. 3−31 Festo P.BE−MPA−ES es 0910d...
Página 106 CPX se encuentran en la descripción de la electrónica MPA−... y en el manual correspondiente del nodo de bus utilizado (véase la descripción del sistema del terminal CPX utilizado, tabla Descripciones del terminal CPX"). 3−32 Festo P.BE−MPA−ES es 0910d...
Página 107: Terminal De Válvulas Mpa−S Con Interface Cpi O Interface As
Tab. 3/8: módulos electrónicos para conector multipolo Si una posición de válvula ocupa 2 direcciones, se aplica lo siguiente: La bobina 14 ocupa la dirección de valor bajo, la bobina 12 ocupa la dirección de valor alto. 3−33 Festo P.BE−MPA−ES es 0910d...
Página 108 MPA−S tipo MPA−MPM−PI con los siguientes componentes: Componente MPA1 MPA2 Placas de 2 (8 posiciones de 2 (4 posiciones de alimentación válvulas) válvulas) Módulo 1 VMPA1−MPM−EMM−8 1 VMPA2−MPM−EMM−4 electrónico 1 VMPA1−MPM−EMM−4 1 VMPA2−MPM−EMM−2 Tab. 3/9: Ejemplo: módulos electrónicos para conector multipolo 3−34 Festo P.BE−MPA−ES es 0910d...
Página 109 0 V con señales de control de conmutación positiva, con señales de control de conmutación negativa conectar 24 V; no se permite el funcionamiento mixto. Tab. 3/10: Ejemplo: asignación de direcciones en un terminal de válvulas MPA−S con conexión multipolo y 12 posiciones de válvulas 3−35 Festo P.BE−MPA−ES es 0910d...
Página 110 La placa base con módulo electrónico válvula VMPA2−MPM−EMM−4 ocupa dos direcciones por cada posición de válvula Fig. 3/10: Ejemplo: asignación de direcciones del terminal de válvulas MPA−S con conexión multipolo y 12 posiciones de válvula, tipo MPA−MPM−... (vista superior) 3−36 Festo P.BE−MPA−ES es 0910d...
Página 111: Puesta A Punto
Puesta a punto Capítulo 4 4−1 Festo P.BE−MPA−ES es 0910d...
Página 112 ....... 4−19 4.7.2 Estados de funcionamiento del sistema neumático ... . 4−21 4−2 Festo P.BE−MPA−ES es 0910d...
Página 113 Estados de funcionamiento del sistema neumático Más información La puesta a punto del terminal CPX se describe en la correspondiente descripción del nodo de bus CPX (véase la descripción del sistema del terminal CPX, tabla Descripciones del terminal CPX"). 4−3 Festo P.BE−MPA−ES es 0910d...
Página 114: Indicaciones Generales
Haga funcionar el terminal de válvulas con alimentación · externa del aire de pilotaje (3 ... 8 bar). Derivar la alimentación del aire de pilotaje delante de la válvula de arranque progresivo (véase la figura). 4−4 Festo P.BE−MPA−ES es 0910d...
Página 115 (3 ... 8 bar), derivada delante de la válvula de arranque progresivo. Válvula de arranque progresivo (formación lenta de la presión de toda la alimentación) Fig. 4/1: Ejemplo de combinación válvula−cilindro con lenta crecida de la presión en todo el suministro. 4−5 Festo P.BE−MPA−ES es 0910d...
Página 116: Accionamiento Manual Auxiliar
La válvula puede conectarse sin señal eléctrica accionando el accionamiento manual auxiliar. Sólo es necesario que esté conectado el aire comprimido. El accionamiento manual auxiliar ha sido diseñado para utilizarse del siguiente modo: 4−6 Festo P.BE−MPA−ES es 0910d...
Página 117 La asignación de accionamientos manuales auxiliares a las bobinas magnéticas es la siguiente: Accionamientos manuales auxiliares a Válvula tamaño MPA2 las bobinas 12 Válvula tamaño MPA1 Accionamientos manuales auxiliares a las bobinas 14 Fig. 4/2: Posición del accionamiento manual auxiliar (vista superior) 4−7 Festo P.BE−MPA−ES es 0910d...
Página 118: Verificación De Las Válvulas Y Combinaciones Válvula−Actuador
La puesta a punto del terminal CPX se describe en la correspondiente descripción del nodo de bus CPX (véase la descripción del sistema del terminal CPX correspondiente, tabla Descripciones del terminal CPX"). 4−8 Festo P.BE−MPA−ES es 0910d...
Página 119 Una válvula que esté accionada por una señal eléctrica presente no puede ser restablecida por el accionamiento manual auxiliar. En este caso prevalece la señal eléctrica. Desactive la señal eléctrica antes de accionar el · accionamiento manual auxiliar. 4−9 Festo P.BE−MPA−ES es 0910d...
Página 120 Cuando está activado el accionamiento manual, no es posible restablecer la válvula a su posición básica con una señal eléctrica. En este caso prevalece el accionamiento manual auxiliar. 4. Desconecte la alimentación de aire comprimido tras verificar las válvulas. 4−10 Festo P.BE−MPA−ES es 0910d...
Página 121 · (el muelle restablece el taqué del (no con electroválvulas de doble accionamiento manual a la bobina, (código ident. J)) posición inicial). Tab. 4/4: Accionamiento sin enclavamiento del accionamiento manual auxiliar 4−11 Festo P.BE−MPA−ES es 0910d...
Página 122 Luego gire el taqué en sentido regresa a la posición básica · antihorario hasta el tope. (no con electroválvulas de doble Después suelte el taqué. bobina, (código ident. J)) · Tab. 4/5: Accionamiento giratorio con enclavamiento del accionamiento manual auxiliar 4−12 Festo P.BE−MPA−ES es 0910d...
Página 123: Indicador Led De Las Válvulas
MPA2: LED amarillo para la bobina 12 Válvula tamaño MPA2 MPA2: Accionamiento manual auxiliar Tamaño de válvula MPA1 para la bobina 12 Fig. 4/3: Asignación de los LED y accionamientos manuales auxiliares a las bobinas 4−13 Festo P.BE−MPA−ES es 0910d...
Página 124 MPA−S con módulo intermi funcionamiento electrónico tente VMPA...−FB−EM...−D2...: Véase la descripción de la electrónica del módulo neumático MPA Tab. 4/6: Significado de la indicación LED (terminal de válvulas MPA−S con terminal CPX o módulo CPI) 4−14 Festo P.BE−MPA−ES es 0910d...
Página 125 (DC 18 V ... 30 V) Alimentación del aire comprimido incorrecta o bien Escape del pilotaje bloqueado o bien Requiere servicio Tab. 4/7: Significado de la indicación LED (terminal de válvulas MPA−S con conector multipolo o interface AS) 4−15 Festo P.BE−MPA−ES es 0910d...
Página 126: Indicación Led Del Regulador De Presión Proporcional
Intermitente Error de hardware Subtensión en alimentación de la carga Apagado Apagado Subtensión en la alimentación de la carga y de la lógica Tab. 4/8: Significado de la indicación LED del regulador de presión proporcional 4−16 Festo P.BE−MPA−ES es 0910d...
Página 127 (1 % FS o 100 % FS) del valor nominal. Asegúrese de que al desconectar el regulador de presión proporcional se desconecta primero la presión de alimentación y después la tensión de alimentación. 4−17 Festo P.BE−MPA−ES es 0910d...
Página 128 Tab. 4/9: Señal de salida del regulador de presión proporcional En la descripción del sistema electrónico MPA−... encontrará otros datos importantes sobre la puesta a punto de regulador de presión proporcional, como p. ej. la parametrización. 4−18 Festo P.BE−MPA−ES es 0910d...
Página 129: Localización De Averías
Tras volver a conectar la presión de pilotaje · (en caso necesario, ajustar en función de la presión de funcionamiento; véase el capítulo 3) Tab. 4/10: Funcionamiento defectuoso del sistema neumático 4−19 Festo P.BE−MPA−ES es 0910d...
Página 130 Seleccione otro conjunto de subir largo parámetros. Presión constante aunque se ha Presión de alimentación Incremente la presión de modificado el valor nominal demasiado baja p1 alimentación. Tab. 4/11: Funcionamiento defectuoso del regulador de presión proporcional 4−20 Festo P.BE−MPA−ES es 0910d...
Página 131: Estados De Funcionamiento Del Sistema Neumático
Si hay señales de pilotaje pendientes, una PARADA DE inmediatamente después de la EMERGENCIA conexión, la alimentación del aire de pilotaje debe presentar una presión de 3 ... 8 bar Tab. 4/12: Estados de funcionamiento neumático 4−21 Festo P.BE−MPA−ES es 0910d...
Página 132 4. Puesta a punto 4−22 Festo P.BE−MPA−ES es 0910d...
Página 133: Mantenimiento Y Conversión
Mantenimiento y conversión Capítulo 5 5−1 Festo P.BE−MPA−ES es 0910d...
Página 134 ..... . 5−41 5.4.6 Adición de un regulador de presión proporcional ....5−42 5−2 Festo P.BE−MPA−ES es 0910d...
Página 135 En la descripción del sistema del sistema CPX correspondiente encontrará la información sobre el montaje/desmontaje y conexión del sistema eléctrico. Terminal de válvulas MPA−S con conector multipolo: Las instrucciones sobre los componentes eléctricos puede hallarse en el folleto suministrado con el producto. 5−3 Festo P.BE−MPA−ES es 0910d...
Página 136: Medidas Generales De Precaución
El racor debe montarse sin desplazamientos y sin · tensiones mecánicas. Comprobar si las juntas presentan daños (IP65). · Las superficies de conexión deben estar secas y limpias · (estanqueidad, evitar fugas y falsos contactos). 5−4 Festo P.BE−MPA−ES es 0910d...
Página 137: Desmontaje Del Terminal De Válvulas Mpa−S
Desconexión de las conexiones neumáticas La desconexión de las conexiones neumáticas está descrita en el capítulo 3. Desmontaje del terminal de válvulas MPA−S El procedimiento para desmontar el terminal de válvulas MPA−S se describe en el capítulo 2. 5−5 Festo P.BE−MPA−ES es 0910d...
Página 138: Mantenimiento Del Terminal De Válvulas Mpa−S
3. Verifique el estado de la junta entre la placa final y el silenciador de superficie. Sustituya las juntas que estén dañadas. 4. Fije el silenciador plano sólo con los tornillos originales. Apriete los tornillos en secuencia diagonal alternativa. 1,0 Nm (± 10 %). 5−6 Festo P.BE−MPA−ES es 0910d...
Página 139: Montaje/Desmontaje Del Silenciador De Gran Superficie O De La Placa De Escape
MPA montado (véase Tab. 5/4). Desmontaje Proceda de la siguiente manera: Utilice un destornillador de hoja fina para aflojar los · tornillos de fijación y retire los componentes de las placas base (ver figura). 5−7 Festo P.BE−MPA−ES es 0910d...
Página 140 1. Compruebe si la junta presenta daños. 2. Remplace las juntas que estén dañadas. 3. Asegúrese de que la obturación trenzada está correctamente asentada entre la placa base y el componente: la obturación trenzada debe asentar en la escotadura del componente. 5−8 Festo P.BE−MPA−ES es 0910d...
Página 141: Tornillos De Fijación Del Componente
Placa base Fig. 5/2: Montaje de válvula o placa ciega (MPA1) Tornillos de fijación del componente Placa base Válvula o placa ciega Módulo electrónico Obturación trenzada Fig. 5/3: Montaje de válvulas o placas ciegas (MPA2) 5−9 Festo P.BE−MPA−ES es 0910d...
Página 142: Sustitución Del Regulador De Presión Proporcional
1,0 Nm (± 10 %)) Placa base Tornillos de fijación del módulo electrónico (par de apriete 0,4 Nm (± 20 %)) Módulo electrónico Fig. 5/4: Montaje del regulador de presión proporcional y del módulo electrónico 5−10 Festo P.BE−MPA−ES es 0910d...
Página 143: Sustitución De Módulos Electrónicos
Para proteger los módulos de una posible descarga · electrostática, descárguelos de electricidad estática antes de montar o desmontar cualquiera de ellos. Atención Sustituya un módulo electrónico sólo por otro módulo electrónico del mismo tipo. 5−11 Festo P.BE−MPA−ES es 0910d...
Página 144: Antes De Montar El Módulo Electrónico
VMPA1−FB−EMS−... o VMPA2−FB−EMS−..., alimente la neumática del MPA−S exclusivamente a través de una alimentación del sistema de cuatro pines tipo CPX−GE−EV−S o CPX−GE−EV−S−7/8−4POL del terminal de válvulas. Observe el resumen en Tab. 5/2. 5−12 Festo P.BE−MPA−ES es 0910d...
Página 145 Bloque de distribución con alimentación de válvulas (M18 ó 7/8"): tipo CPX−GE−EV−V... Alimentación del sistema (7/8", 5 pines): tipo CPX−GE−EV−S−7/8−5POL Placa de alimentación eléctrica MPA: tipo VMPA−FB−SP−...−V−... 5−13 Festo P.BE−MPA−ES es 0910d...
Página 146 MPA−... Recomendación: Sustituir sólo con módulos electrónicos del mismo tipo. Los módulos electrónicos VMPA...−FB−... admiten la activación de dos bobinas por posición de válvula. 5−14 Festo P.BE−MPA−ES es 0910d...
Página 147 Tab. 5/3: Módulo electrónico para terminal de válvulas MPA−S con terminal CPX En el folleto adjunto al producto y en la correspondiente descripción del sistema electrónico MPA−... encontrará más información sobre los módulos electrónicos MPA. 5−15 Festo P.BE−MPA−ES es 0910d...
Página 148 (ver sección Desmontaje de válvulas o placas ciegas"). 1. Afloje los tornillos con los que el módulo electrónico está fijado a la placa base. 2. Tire hacia arriba del módulo electrónico alejándolo del cuerpo de la placa base. 5−16 Festo P.BE−MPA−ES es 0910d...
Página 149 Módulo electrónico Placa base Portaetiquetas Junta del módulo electrónico Tornillos de fijación del módulo electrónico 2 juntas anulares cónicas por placa de válvula o placa ciega Fig. 5/5: Desmontaje y montaje del módulo electrónico (ejemplo MPA1) 5−17 Festo P.BE−MPA−ES es 0910d...
Página 150 1. Coloque el módulo electrónico en la placa base y fíjelo (par de apriete de los tornillos: 0,4 Nm (± 20 %). 2. Monte a continuación las válvulas o placas ciegas (véase la sección Montaje de válvulas o placas ciegas"). 5−18 Festo P.BE−MPA−ES es 0910d...
Página 151: Sustitución De La Placa Base, Placa De Alimentación O Placa Final Mpa−S
Ö Ö Ö Ö Ö Fig. 5/6: Posición de los racores roscados de las placas base y de la placa final derecha 5. Tire del correspondiente componente alejándolo del componente vecino. 5−19 Festo P.BE−MPA−ES es 0910d...
Página 152 2. Coloque la junta en la espiga guía de la placa base o de la placa de alimentación. Pasadores de guía Junta (junta separadora opcional para la separación de zonas de presión) Fig. 5/7: Montaje de placas base 5−20 Festo P.BE−MPA−ES es 0910d...
Página 153 4. Monte el terminal de válvulas MPA−S en la superficie de fijación (ver capítulo 2 Montaje mural" o Montaje en perfil DIN"). 5. Instale a continuación las conexiones neumáticas y eléctricas (ver capítulo 3 Instalación, conexión del terminal de válvulas MPA−S"). 5−21 Festo P.BE−MPA−ES es 0910d...
Página 154: Sustitución De Las Placas De Enlace
4 bobinas magnéticas por cada placa base. Tipo: VMPA2−MPM−EV−AB−2 Tipo: VMPA2−MPM−EV−ABV−2 Sólo para tamaño MPA2: placa para la activación de un total de 2 bobinas magnéticas por cada placa base. Tab. 5/5: Placas de enlace tipo VMPA...−MPM−... 5−22 Festo P.BE−MPA−ES es 0910d...
Página 155 Fig. 5/9: Desmontaje de la pieza final de la última placa de enlace 5. Afloje desde arriba la placa de enlace correspondiente desbloqueando el gancho de seguridad (p.ej. con un destornillador pequeño). Tire de la placa de enlace hacia la derecha para extraerla de la placa base. 5−23 Festo P.BE−MPA−ES es 0910d...
Página 156 Fig. 5/11: Montaje de la placa de enlace 2. Si la última placa de enlace montada es la última frente a la placa final derecha MPA, debe insertar la pieza final tipo MPA en esta placa de enlace. 5−24 Festo P.BE−MPA−ES es 0910d...
Página 157 (véase la sección 5.3.6). 4. Monte el módulo electrónico en la placa base (véase la sección 5.3.5). 5. Monte todas las placas de válvula y placas ciegas de nuevo en la placa base (véase la sección 5.3.3). 5−25 Festo P.BE−MPA−ES es 0910d...
Página 158: Conversión Del Terminal De Válvulas Mpa−S
Conversión del terminal de válvulas MPA−S El terminal de válvulas MPA−S puede ampliarse/modificarse posteriormente. Hallará información sobre las combinaciones admisibles de componentes MPA−S en el catálogo de Festo (www.festo.comcatalogue). En un terminal de válvulas MPA−S pueden realizarse los siguientes trabajos de conversión: Conversión en un terminal de válvulas MPA−S a...
Página 159: Terminal De Válvulas Mpa−S Con Terminal Cpx
Terminal de válvulas MPA−S con terminal CPX Desmontaje del interface neumático CPX: de las placas base del terminal de válvulas MPA−S está descrito en el apéndice B. terminal CPX utilizado está descrito en la descripción del sistema del terminal CPX. 5−27 Festo P.BE−MPA−ES es 0910d...
Página 160: Terminal De Válvulas Mpa−S Con Conector Multipolo
3. Afloje los tornillos de fijación entre la placa de conector multipolo y las placas base neumáticas en la secuencia 3 2 1 (véase la figura siguiente). 4. Soltar y retirar los tornillos de fijación. Fig. 5/13: Posición de los racores en la placa base 5−28 Festo P.BE−MPA−ES es 0910d...
Página 161 Placa de conexión neumática Fig. 5/14: Montaje de la placa de conector multipolo 3. Empuje la placa de conector multipolo con las placas base neumáticas. Asegúrese de que la junta y los componentes están correctamente posicionados. 5−29 Festo P.BE−MPA−ES es 0910d...
Página 162 5. Monte el terminal de válvulas MPA−S en la superficie de fijación (ver capítulo 2 Montaje mural" o Montaje en perfil DIN"). 6. Instale a continuación las conexiones neumáticas y eléctricas (ver capítulo 3 Instalación, conexión del terminal de válvulas MPA−S"). 5−30 Festo P.BE−MPA−ES es 0910d...
Página 163: Conversión De Un Terminal De Válvulas Mpa−S A Diferentes Zonas De Presión
Las juntas separadoras para formar las zonas de presión se dividen en 2 grupos (véase el capítulo 1, Tab. 1/8): Juntas separadoras para terminales de válvulas MPA−S montadas con silenciadores planos. Juntas separadoras para terminales de válvulas MPA−S montadas con placas de escape. 5−31 Festo P.BE−MPA−ES es 0910d...
Página 164 2. Sitúe el terminal de válvulas MPA−S en una superficie de trabajo plana. 3. Afloje la placa base en el punto en el que desee insertar la junta separadora para la separación de zonas de presión (ver sección Desmontaje de las placas base"). 5−32 Festo P.BE−MPA−ES es 0910d...
Página 165 5. Monte el terminal de válvulas MPA−S en la superficie de fijación (ver capítulo 2 Montaje mural" o Montaje en perfil DIN"). 6. Instale a continuación las conexiones neumáticas y eléctricas (ver capítulo 3 Instalación, conexión del terminal de válvulas MPA−S"). 5−33 Festo P.BE−MPA−ES es 0910d...
Página 166 2ª zona de presión Interface neumático con conexión (1) para alimentación del aire comprimido de la 1ª zona de presión Fig. 5/16: Ejemplo de terminal de válvulas MPA−S con terminal CPX y 3 zonas de presión 5−34 Festo P.BE−MPA−ES es 0910d...
Página 167: Adición De Posiciones De Válvula
Número máximo de placas base cuando se monta exclusivamente con un tamaño y con válvulas con el mismo número de bobinas Tab. 5/9: Número máximo de placas base Con 24 bobinas controlables, el número máximo de placas base (X puede calcularse del modo siguiente: máx.) 5−35 Festo P.BE−MPA−ES es 0910d...
Página 168: Componentes Necesarios
Para cada placa base o placa de alimentación neumática las correspondientes placas de enlace: Véase Tab. 5/5 Placa de enlace para la placa base VMPA1−FB−EV−AB Placas de enlace para la placa de alimentación neumática VMPA1−FB−EV−V 5−36 Festo P.BE−MPA−ES es 0910d...
Página 169 MPA, deberá quitar la pieza final MPA de la última placa de enlace. Pieza final Tipo MPA Fig. 5/17: Desmontaje / montaje de la pieza final de la última placa de enlace 5−37 Festo P.BE−MPA−ES es 0910d...
Página 170 (ver capítulo 3 Instalación, conexión del terminal de válvulas MPA−S"). Importante Si se inserta una placa base entre otras existentes, la asignación de direcciones de todas las válvulas hacia la derecha de la insertada se verá modificada. 5−38 Festo P.BE−MPA−ES es 0910d...
Página 171: Añadir Una Placa Eléctrica De Alimentación (Sólo En Terminal De Válvulas Mpa−S Con Terminal Cpx O Interface Cpi)
(tipo VMPA1−FB−SP...). las superficies de contacto sensibles a descargas electroestáticas no deben tocar las conexiones enchufables laterales de la placa de alimentación eléctrica. 5−39 Festo P.BE−MPA−ES es 0910d...
Página 172 3. Monte el terminal de válvulas MPA−S en la superficie de fijación (ver capítulo 2 Montaje mural" o Montaje en perfil DIN"). 4. Instale a continuación las conexiones neumáticas y eléctricas (ver capítulo 3 Instalación, conexión del terminal de válvulas MPA−S"). 5−40 Festo P.BE−MPA−ES es 0910d...
Página 173: Añadir Una Placa De Sensor De Presión
3. Monte el terminal de válvulas MPA−S en la superficie de fijación (ver capítulo 2 Montaje mural" o Montaje en perfil DIN"). 4. Instale a continuación las conexiones neumáticas y eléctricas (ver capítulo 3 Instalación, conexión del terminal de válvulas MPA−S"). 5−41 Festo P.BE−MPA−ES es 0910d...
Página 174: Adición De Un Regulador De Presión Proporcional
3. Monte el terminal de válvulas MPA−S en la superficie de fijación (ver capítulo 2 Montaje mural" o Montaje en perfil DIN"). 4. Instale a continuación las conexiones neumáticas y eléctricas (ver capítulo 3 Instalación, conexión del terminal de válvulas MPA−S"). 5−42 Festo P.BE−MPA−ES es 0910d...
Página 175: Apéndice Técnico
Apéndice técnico Apéndice A A−1 Festo P.BE−MPA−ES es 0910d...
Página 176 ..........A−18 A−2 Festo P.BE−MPA−ES es 0910d...
Página 177: Especificaciones Técnicas
Tornillo de retención de accesorio para montaje en perfil DIN 1,30 Nm MPA1 MPA2 Componentes en placas base (válvula, placa ciega o regulador de presión) 0,25 Nm (± 10 %) 0,65 Nm (± 10 %) A−3 Festo P.BE−MPA−ES es 0910d...
Página 178 Placa final derecha (MPA−S) 55 g MPA1 MPA2 Por válvula Aprox. 56 g Aprox. 100 g Por placa ciega 24 g 44 g Por placa de regulador de presión 100 g 180 g Tab. A/1: Especificaciones técnicas generales A−4 Festo P.BE−MPA−ES es 0910d...
Página 179 Terminal de válvulas MPA−S con terminal CPX o conector multipolo: Si el terminal se monta en una pared y tiene 7 o más placas base, hay que poner fijaciones adicionales (escuadras murales) cada 2 o máx. 4 placas base. A−5 Festo P.BE−MPA−ES es 0910d...
Página 180 0,35 mm de recorrido a 10−60 Hz; ± 30 g con duración de −−−−− aceleración de 5 g a 60−150 Hz 11 ms; 5 choques en cada sentido Tab. A/3: Valores para vibración y choque según DIN/IEC68 A−6 Festo P.BE−MPA−ES es 0910d...
Página 181 Accionamiento manual auxiliar Sin enclavamiento o giratorio con enclavamiento La presión de entrada p1 debe ser como mín. de 1 bar más que la presión de salida p2. Tab. A/4: Medio y márgenes de presión A−7 Festo P.BE−MPA−ES es 0910d...
Página 182 Fig. A/2: Diagrama: Presión de pilotaje necesaria en relación con la presión de servicio con alimentación de aire de pilotaje externa y uso de placas de válvula con código de identificación DS, HS, KS y NS A−8 Festo P.BE−MPA−ES es 0910d...
Página 183 Fig. A/3: Diagrama: Presión de pilotaje necesaria en relación con la presión de servicio con alimentación de aire de pilotaje externa y uso de placas de válvula con código de identificación B, E, G, J, M, W y X A−9 Festo P.BE−MPA−ES es 0910d...
Página 184 Sentido del flujo 1 } 4 o bien 4 } 3/5 no en válvulas con código de identificación I, W y X. Los valores para la posición intermedia se indican entre paréntesis Tab. A/5: Caudales nominales y tiempos de conmutación para MPA1 A−10 Festo P.BE−MPA−ES es 0910d...
Página 185 Sentido del flujo 1 } 4 o bien 4 } 3/5 no en válvulas con código de identificación I, W y X. Los valores para la posición intermedia se indican entre paréntesis Tab. A/6: Caudales nominales y tiempos de conmutación de válvula para MPA2 A−11 Festo P.BE−MPA−ES es 0910d...
Página 186 (código ident.: PF y PA): Caudal en función de la presión de salida Regulador de presión B Presión de salida Caudal Fig. A/5: Diagrama para el tamaño MPA2 del regulador de presión B (código ident.: PH y PC): Caudal en función de la presión de salida A−12 Festo P.BE−MPA−ES es 0910d...
Página 187 A. Apéndice técnico Regulador de presión A Presión de salida Caudal Fig. A/6: Diagrama para el tamaño MPA2 del regulador de presión A (código ident.: PG y PB): Caudal en función de la presión de salida A−13 Festo P.BE−MPA−ES es 0910d...
Página 188 (código ident.: PN y PL): Caudal en función de la presión de salida Regulador de presión A reversible Presión de salida Caudal Fig. A/8: Diagrama para el tamaño MPA2 del regulador de presión A (código ident.: PM y PK): Caudal en función de la presión de salida A−14 Festo P.BE−MPA−ES es 0910d...
Página 189 Variante de válvula de 2 bar: tipo VPPM−6TA−L−1−F−OL2H−...: Variante de válvula de 6 bar: tipo VPPM−6TA−L−1−F−OL6H−...: Variante de válvula de 10 bar: tipo VPPM−6TA−L−1−F−OL10H−...: Tab. A/7: Curvas características de flujo el regulador de presión proporcional A−15 Festo P.BE−MPA−ES es 0910d...
Página 190 Tab. A/9: Especificaciones técnicas de componentes eléctricos, terminal de válvulas MPA−S con conector multipolo Las especificaciones técnicas sobre los componentes eléctricos del terminal de válvulas MP−S con conector multipolo o interface AS están incluidas con el producto. A−16 Festo P.BE−MPA−ES es 0910d...
Página 191 Consumo de corriente con reducción de corriente: I = 3 mA + 2 x 18 mA = 39 mA Tab. A/10: Especificaciones técnicas de la electrónica, terminal de válvulas MPA−S con terminal CPX o módulo CPI A−17 Festo P.BE−MPA−ES es 0910d...
Página 192: Accesorios Festo
MPA−S con terminal CPX o módulo CPI se hallan en el manual de la electrónica del módulo (véase la descripción del sistema del terminal CPX utilizado, en la tabla Descripciones del terminal CPX"). Accesorios Festo www.festo.com/catalogue A−18 Festo P.BE−MPA−ES es 0910d...
Página 193: Resumen De Componentes Suplementarios
Resumen de componentes suplementarios Apéndice B B−1 Festo P.BE−MPA−ES es 0910d...
Página 194 Cuadro general de componentes en las posiciones de válvulas ..B−3 Separación del terminal de válvulas MPA−S del terminal CPX ... . B−12 B−2 Festo P.BE−MPA−ES es 0910d...
Página 195: Cuadro General De Componentes En Las Posiciones De Válvulas
Válvulas de 5/2 vías Código ident. J Función: Una válvula biestable de 5/2 vías (12/14) Código ident. M Función: Una válvula monoestable de 5/2 vías Reposición por muelle neumático (12/14) Tab. B/1: Válvulas de 5/2 vías B−3 Festo P.BE−MPA−ES es 0910d...
Página 196 Centro abierto (12/14) (82/84) Código ident. E Función: Válvula de 5/3 vías Centro a descarga (12/14) (82/84) Código ident. G Función: Válvula de 5/3 vías Centro cerrado (12/14) (82/84) Tab. B/2: Válvulas de 5/3 vías B−4 Festo P.BE−MPA−ES es 0910d...
Página 197 Código ident. K Función: Dos válvulas monoestables de 3/2 vías Normalmente cerradas Reposición por muelle neumático 82/84 12/14 Código ident. KS Función: Dos válvulas monoestables de 3/2 vías Normalmente cerradas Reposición por muelle mecánico 12/14 82/84 B−5 Festo P.BE−MPA−ES es 0910d...
Página 198 Reposición por muelle neumático (12/14) (82/84) Código ident. X Función: Una válvula de 3/2 vías, monoestable, (14) normalmente cerrada, alimentación externa de aire Reposición por muelle neumático (82/84) (12/14) Tab. B/3: Válvulas de 3/2 vías B−6 Festo P.BE−MPA−ES es 0910d...
Página 199 Código ident. D Función: Dos válvulas monoestables de 2/2 vías Normalmente cerradas Reposición por muelle neumático 12/14 82/84 Código ident. DS Función: Dos válvulas monoestables de 2/2 vías Normalmente cerradas Reposición por muelle mecánico 82/84 12/14 B−7 Festo P.BE−MPA−ES es 0910d...
Página 200 Si esta válvula de 2/2 vías (código ident I) también se hace funcionar con otras válvulas en el terminal de válvulas MPA−S, la válvula de 2/2 vías debe hacerse funcionar en una zona de presión separada con canal de escape (5) separado. Tab. B/4: Válvulas de 2/2 vías B−8 Festo P.BE−MPA−ES es 0910d...
Página 201 Placa reguladora de presión para la toma (4) (regulador A) Código ident. PG o PB Función: Regula la presión de servicio en el canal (4) detrás de la válvula reguladora de flujo. 14 5 3 12 B−9 Festo P.BE−MPA−ES es 0910d...
Página 202 (código de ident. D e I) y válvulas de 2 x 3/2 vías (código de ident. H, K y N) no permitida. Tab. B/5: Placas reguladoras de presión para regular las salidas (1), (2) y (4) B−10 Festo P.BE−MPA−ES es 0910d...
Página 203 B. Resumen de componentes suplementarios Regulador de presión proporcional VPPM−6TA−... Código ident. QA, QB, QC, QD, QE, QF Función: regula la presión proporcionalmente a un valor −w nominal predeterminado Tab. B/6: Regulador de presión proporcional B−11 Festo P.BE−MPA−ES es 0910d...
Página 204 (véase el capítulo 5, Desmontaje del terminal de válvulas MPA−S"). 2. Afloje los tornillos de fijación entre el interface neumático y la placa base MPA en la secuencia 3 2 1 (ver Fig. B/2). 3. Luego afloje los tornillos de fijación. B−12 Festo P.BE−MPA−ES es 0910d...
Página 205 B. Resumen de componentes suplementarios Fig. B/2: Desmontaje del terminal de válvulas MPA−S del interface neumático La información sobre la sustitución del interface neumático puede hallarse en el manual del sistema CPX. B−13 Festo P.BE−MPA−ES es 0910d...
Página 206 Fig. B/3: Montaje del terminal de válvulas MPA−S en el interface neumático 3. Empuje el interface neumático junto con las placas base neumáticas. Asegúrese de que la junta y los componentes están correctamente posicionados. B−14 Festo P.BE−MPA−ES es 0910d...
Página 207 6. Complete las conexiones neumáticas y eléctricas del terminal de válvulas MPA−S con terminal CPX. La información al respecto se encuentra en la parte eléctrica del manual del sistema CPX en la parte neumática, en el capítulo 3 de este manual. B−15 Festo P.BE−MPA−ES es 0910d...
Página 208 B. Resumen de componentes suplementarios B−16 Festo P.BE−MPA−ES es 0910d...
Página 209 Indice Apéndice C C−1 Festo P.BE−MPA−ES es 0910d...
Página 210 ............C−1 C−2 Festo P.BE−MPA−ES es 0910d...
Página 211 ....4−6 Bobina, Consumo de corriente ....A−16 C−3 Festo P.BE−MPA−ES es 0910d...
Página 212 ....1−31 Estados de funcionamiento ..... . . 4−21 C−4 Festo P.BE−MPA−ES es 0910d...
Página 213 ....4−16 Limpieza, Silenciador plano ......5−6 C−5 Festo P.BE−MPA−ES es 0910d...
Página 214 Placa de alimentación eléctrica, Conexión de tensión de carga ....3−27 Placa de conector multipolo, Desmontaje/montaje . . . 5−28 C−6 Festo P.BE−MPA−ES es 0910d...
Página 215 ......5−10 Reversible, Placas reguladoras de presión ..3−16 C−7 Festo P.BE−MPA−ES es 0910d...
Página 216 ........C−8 Festo P.BE−MPA−ES es 0910d...
Página 217 ....... . . 1−34, 1−35 C−9 Festo P.BE−MPA−ES es 0910d...
Página 218 C. Indice C−10 Festo P.BE−MPA−ES es 0910d...

Este manual también es adecuado para:

Mpa-cpi serie Mpa-mpm serie Mpa-asi serie

Festo MPA-FB Serie Manual Del Usuario

Tabla de Contenido

Tabla de Contenido

Tabla de Contenido

Tabla de Contenido

Tabla de Contenido

Enlaces rápidos

Capítulos

Manuales relacionados para Festo MPA-FB Serie

Resumen de contenidos para Festo MPA-FB Serie

Este manual también es adecuado para:

Tabla de contenido
