Festo CPX Instrucciones Montaje

CPX, CPX-M, MPAL-VI, MPA-F, MPA-S
Terminal CPX / Terminal de válvulas MPA
Instrucciones | Montaje
8120668
2019-09b
[8120671]
Traducción del manual original
© 2020 Festo SE & Co. KG se reserva todos los derechos
1 Documentos aplicables
Todos los documentos disponibles sobre el producto è www.festo.com/pk.
Documento Producto
Descripción Terminal CPX
Descripción Terminal de válvulas
MPAL-VI
Descripción Terminal de válvulas
MPA-F
Descripción Terminal de válvulas
MPA-S
Tab. 1
2 Seguridad
2.1 Instrucciones de seguridad
– Montar el producto solamente en aquellos componentes cuyo estado sea se-
guro.
– Respetar las directivas sobre manipulación de elementos sensibles a las des-
cargas electrostáticas.
– Prever suficiente espacio:
– Permitir la disipación del calor mediante la circulación de aire
è 1 Documentos aplicables
– Permitir el acceso a las conexiones
– Exigencias de la superficie de fijación:
– Funcionamiento sin torsión del producto
– Absorción del peso y de otras fuerzas que se produzcan
2.2 Uso previsto

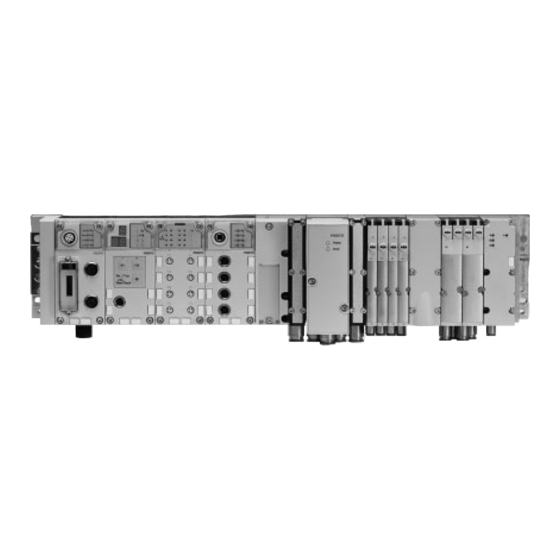

El Terminal CPX con terminal de válvulas MPA 1 se describe, en las presentes
instrucciones, como terminal CPX 1.
Producto Utilización
Terminal CPX 1 Control de actuadores neumáticos. Detección de los sensores.
Fijación Montaje mural adicional del terminal de válvulas 1.
2/3/5/6/8/aJ
Tab. 2
3 Cuadro general del producto
3.1 Suministro
Fig. 1
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Alemania
+49 711 347-0
www.festo.com
8120671
Contenido
Sistema, Montaje, Instalación, Puesta
en funcionamiento
Sistema, Montaje, Instalación, Puesta
en funcionamiento, conversión, des-
montaje
1 Terminal
CPX
con
Terminal de válvulas
MPA
Para montaje mural
Fijación para módulos CPX (material sintético)
Fig. 2
Fijación para módulos CPX (metal)
Fig. 3
Fijación para módulos MPAL-VI
Fig. 4
Fijación para módulos MPA-F
Fig. 5
Fijación para el regulador de presión proporcional MPA-S
Fig. 6
Fijación para el suministro intermedio de aire del MPA-S (placa de alimentación
neumática)
Fig. 7
3.2 No incluido en el suministro
Con montaje en perfil DIN
Fig. 8
Fijación CPX-CPA-BG-NRH
Fig. 9
2 Fijación
CPX-BG-RW-...
3 Escuadra de fijación
CPX-M-BG-RW-...
4 Tornillo M3
(autorroscante)
5 Escuadra de fijación
VMPAL-BD
6 Escuadra de fijación
VMPAF-BG-RW-...
7 Tornillo M4
(autorroscante)
8 Escuadra de fijación
VMPA-BG
9 Tornillo M3
(autorroscante)
10 Escuadra de fijación
VMPA-BG-RW-...
11 Tornillo M3
(autorroscante)
12 Perfil DIN (1x)
EN 60715 - 35x7,5 o 35x15
13 Tornillo (3x)
14 Elemento de sujeción (3x)
