MODELS
FTXN25KEV1B
FTXN35KEV1B

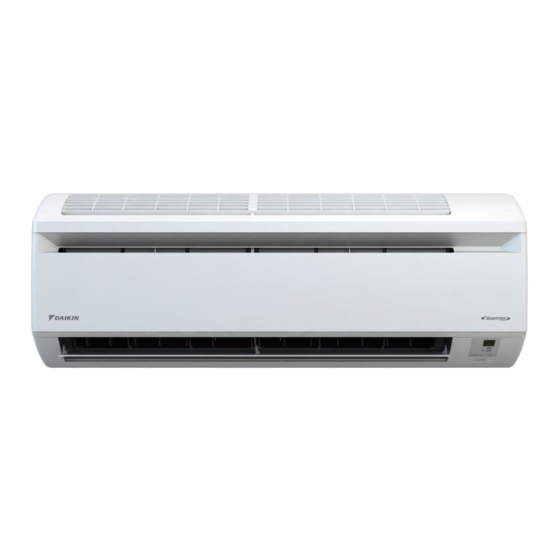

DAIKIN ROOM AIR CONDITIONER
INSTALLATION MANUAL
R410A Split Series
Installation manual
Installationsanleitung
Manuel d'installation
Installatiehandleiding
Manual de instalación
Manuale di installazione
ã÷åéñßäéï åãêáôÜóôáóçò
Manual de instalação
óêîâîäñòâî ïî ìîíòàæó
ontaj kilavuzu
Publicidad
Tabla de contenido
Manuales relacionados para Daikin FTXN25KEV1B
Resumen de contenidos para Daikin FTXN25KEV1B
- Página 1 DAIKIN ROOM AIR CONDITIONER INSTALLATION MANUAL R410A Split Series Installation manual Installationsanleitung Manuel d’installation Installatiehandleiding Manual de instalación Manuale di installazione ã÷åéñßäéï åãêáôÜóôáóçò Manual de instalação óêîâîäñòâî ïî ìîíòàæó ontaj kilavuzu MODELS FTXN25KEV1B FTXN35KEV1B...
-
Página 2: Precauciones De Seguridad
Precauciones de seguridad • Las precauciones descritas aquí se clasifican como ADVERTENCIA y PRECAUCIÓN. Ambas contienen información importante referente a la seguridad. Asegúrese de observar estas precauciones sin falta. • Significado de los avisos de ADVERTENCIA y PRECAUCIÓN ADVERTENCIA ..No cumplir con estas instrucciones adecuadamente puede resultar en lesiones personales o la pérdida de la vida. PRECAUCIÓN ..No cumplir con estas instrucciones adecuadamente puede resultar en daños a la propiedad o lesiones personales, los que podrían resultar serios dependiendo de las circunstancias. -
Página 3: Selección De Un Sitio De Instalación
Accesorios – Unidad interior Placa de montaje Soporte del control remoto Manual de operación Tornillos de fijación para el Tornillo de fijación de la placa Manual de instalación soporte del control remoto de montaje (M4 × 25L) (M3 × 20L) Filtro purificador de aire Pila seca AAA. -
Página 4: Consejos De Instalación
Consejos de instalación Extracción e instalación del panel frontal • Método de extracción 1) Coloque los dedos en las muescas de la unidad principal (hay una de Muescas de la unidad principal cada lado, izquierdo y derecho) y abra el panel hasta que se detenga. 2) Siga abriendo el panel frontal mientras lo desliza hacia la derecha y tírelo hacia usted para desenganchar el eje giratorio del lado izquierdo. -
Página 5: Diagramas De Instalación De La Unidad Interior
Diagramas de instalación de la unidad interior Instalación de la unidad interior Placa de Enganche las garras del bastidor montaje inferior en la placa de montaje. Si es difícil enganchar las garras, retire la rejilla delantera. Clip A Placa de montaje Extracción de la unidad interior Empuje hacia arriba el área marcada (en la parte inferior de la... -
Página 6: Instalación De La Unidad Interior
Instalación de la unidad interior Instalación de la placa de montaje • La placa de montaje debe instalarse en una pared capaz de soportar el peso de la unidad interior. 1) Asegure temporalmente la placa de montaje a la pared, compruebe que el panel esté completamente nivelado, y marque los puntos de perforación en la pared. - Página 7 Taladrado de un orificio en la pared e instalación del tubo empotrado en la pared • Para las paredes que tienen bastidor o tablero metálico, asegúrese de usar un tubo empotrado en la pared y una tapa de pared en el orificio pasante de alimentación para evitar que se produzca calor, descargas eléctricas, o incendio.
-
Página 8: Manera De Reemplazar El Tapón De Drenaje Y La Manguera De Drenaje
Instalación de la unidad interior 3-2. Tubería lateral izquierda, posterior izquierda o inferior izquierda Manera de reemplazar el tapón de drenaje y la manguera de drenaje Posición de instalación de la manguera de drenaje • Reemplazo en el lado izquierdo * La manguera de drenaje está... - Página 9 Cableado 1) Pele los extremos de los cables (15mm). 2) Haga coincidir los colores de los cables con los números de terminales de los bloques de terminales de las unidades interior y exterior, y enrosque firmemente los cables en los terminales correspondientes. 3) Conecte los cables de tierra a los terminales correspondientes.
-
Página 10: Tuberia De Drenaje
Instalación de la unidad interior Tuberia de drenaje La manguera de drenaje debe estar inclinada hacia abajo. 1) Conecte la manguera de drenaje tal como se describe a la derecha. No se permiten trampas. No ponga el extremo de la manguera dentro del agua. -
Página 11: Tubería De Refrigerante
Tubería de refrigerante PRECAUCIÓN • Utilice la tuerca abocinada fijada a la unidad principal. (Para evitar que se triture la tuerca abocinada por deterioro de envejecimiento.) • Para evitar fugas de gas, aplique aceite de refrigeración sólo en la superficie interna de la bocina. (Utilice aceite de refrigeración para R410A.) •... -
Página 12: Operación De Ensayo Y Prueba
Operación de ensayo y prueba Operación de ensayo y prueba 1-1 Mida el voltaje de suministro y asegúrese de que está dentro del margen especificado. 1-2 La operación de ensayo debe ser efectuada tanto en el modo de enfriamiento como de calefacción. •... - Página 13 Two-dimensional bar code is a code for manufacturing. 66162647 3P272446-5 M10B110 (1101) HT...
