Toro MultiPro 1750 Instrucciones De Instalación página 17

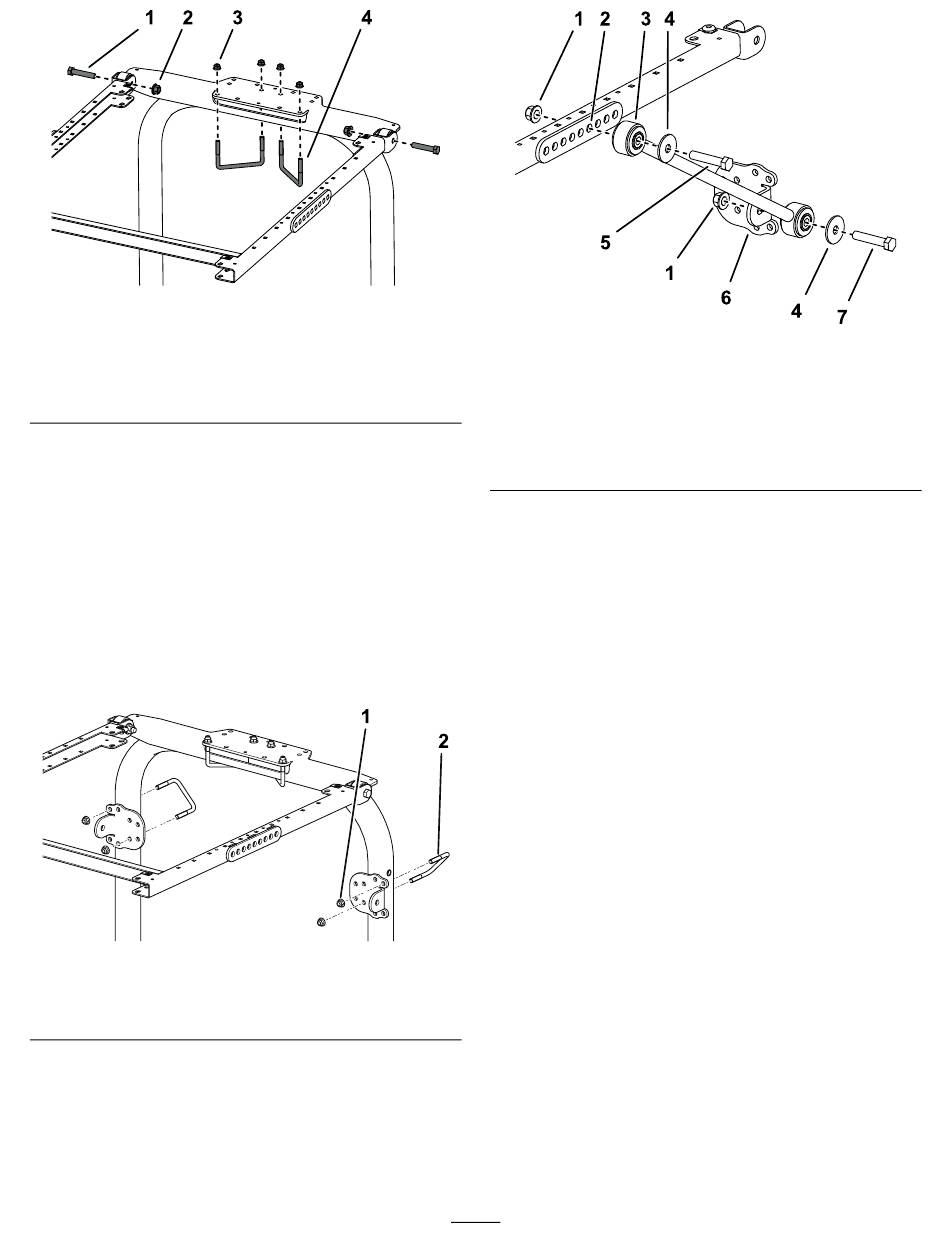

Figura 42
1. Perno (½" x 2½")
2. Tuerca con arandela
prensada (½")
2. Instale el conjunto del chasis en el soporte de
montaje del ROPS
3. Usando los taladros de montaje indicados en
la Figura 42, monte el soporte de montaje del
ROPS en la parte superior de la barra antivuelco
con 2 pernos en U (4⅞" x 2¾") y 4 tuercas con
arandela prensada.
4. Usando los taladros de montaje indicados en la
Figura 43, sujete provisionalmente cada uno de
los soportes de los tirantes a los postes de la
barra antivuelco con un perno en U (3⅞" x 2¾")
y 2 tuercas con arandela prensada.
Figura 43
1. Tuerca con arandela
prensada (⅜")
5. En cada lado del bastidor del toldo, monte
provisionalmente un acoplamiento de extensión
en el cuarto taladro del soporte del tirante con
2 pernos (½" x 2¾") y 2 tuercas con arandela
prensada (½"), tal y como se muestra en la
Figura 44.
3. Tuerca con arandela
prensada (⅜")
4. Perno en U (4⅞" x 2¾")
(Figura 42).
2. Perno en U (3⅞" x 2¾")
g246185
1. Tuerca con arandela
prensada (½")
2. Orificio de soporte
3. Tirante
4. Arandela (½")
6. Sujete provisionalmente un soporte de tirante
a cada tirante con un perno (½" x 2½"), una
arandela (½") y una tuerca con arandela
prensada (½"), según se muestra en
7. Mueva los soportes de tirantes hacia arriba o
hacia abajo en los postes verticales de la barra
antivuelco hasta que el bastidor del toldo esté
paralelo al suelo y, a continuación, apriete las
tuercas con arandela prensada de los pernos
en U para sujetar los soportes de montaje a los
postes.
Nota:
Utilice un nivel para asegurarse de que
el bastidor está paralelo al suelo.
8. Apriete todas las tuercas con arandela prensada
restantes de la siguiente manera:
•
Apriete las tuercas con arandela prensada
(⅜") a 41–55 N·m.
•
Apriete las tuercas con arandela prensada
(½") a 113–141 N·m.
g262468
9. Alinee los taladros de montaje y posicione el
toldo sobre el bastidor, según se muestra en
Figura 45.
17
Figura 44
5. Perno (½" x 2¾")
6. Soporte del tirante
7. Perno (½" x 2½")
Figura
g267174
44.
