Figura: Técnica de 2 polos para la medición de resistencia.

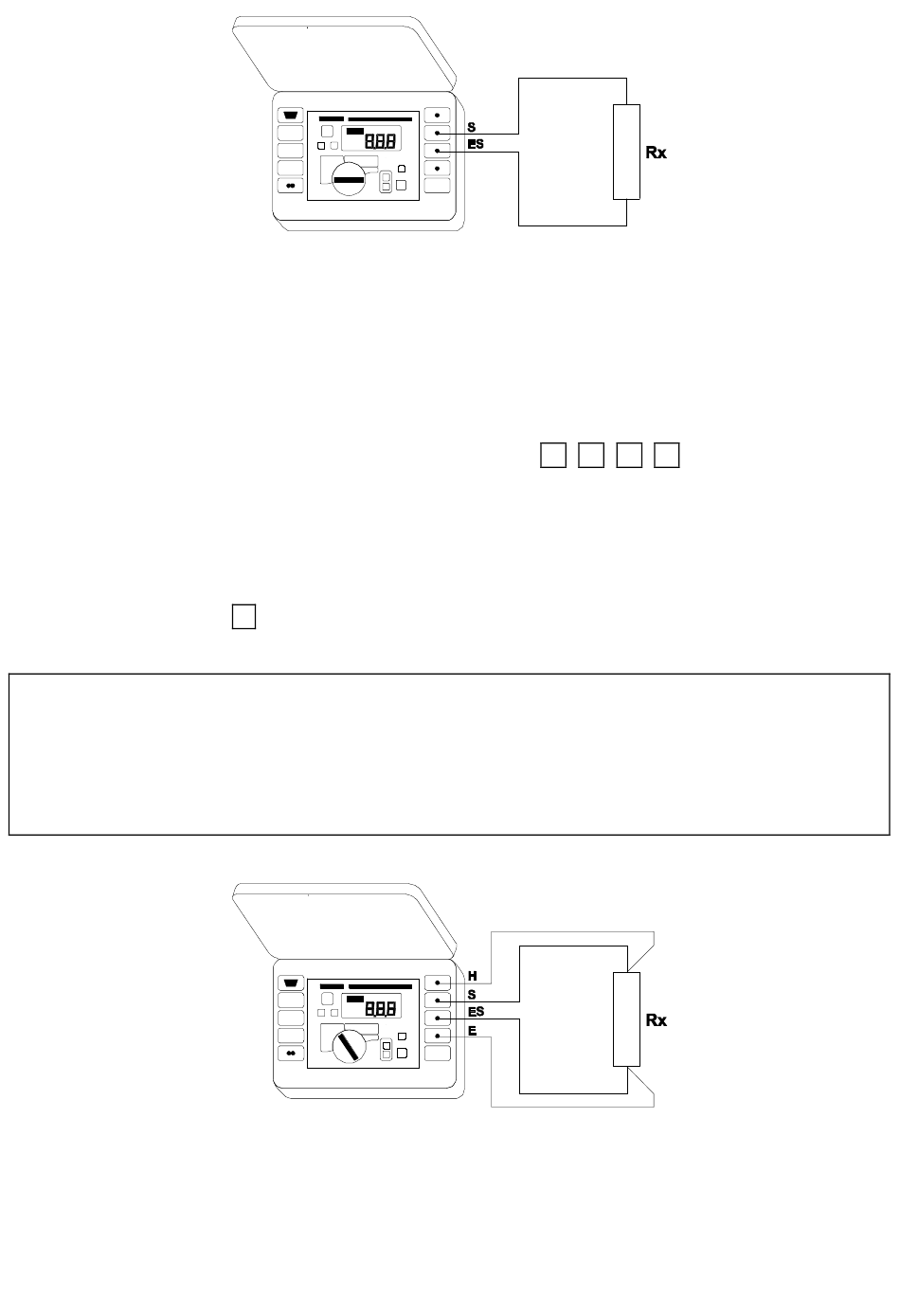

7.7 Técnica de cuatro polos para la medición de resistencia.
El equipo también permite realizar mediciones de resistencia utilizando la técnica de cuatro
polos. Esta puede bajar considerablemente el error producido a causa de la resistencia de los cables
de medición; esto puede ser importante en el caso de la resistencia a medir sea de un valor pequeño.
El procedimiento es el siguiente:
1. Conecte los cuatro cables de medición a los puertos
„ES", „E" correspondientemente.
2. La resistencia a medir debe colocarse de manera que los cables conectados a los puertos „H"
y „S" se encuentren conectados juntos en un de los polos de la resistencia a medir mientras que
los cables conectados a los puertos „ES" y „E" se conectan en el otro polo de la resistencia como
muestra el esquema.
3. El selector rotatorio de funciones debe colocarse en la posición RE 4p
4. Presione el botón 8 START.
5. Lea el valor de la medición.
El equipo fue diseñado para operar cuando la tensión de ruido
Conectar a los terminales del equipo una tensión mayor a 40 V
Figura: Técnica de cuatro polos para la medición de resistencia.
ATENCION
Tiene valores menores a los 40 V.
puede dañarlo.
21
1 , 2 , 3 , 4 , denominados „H", „S",
