2. Realice el procedimiento descrito en
3. Extraiga la cubierta para
Pasos
1. Tire hacia arriba la pestaña azul en la barra de bloqueo para soltar el conector de la traba de la placa base del procesador.
2. Para desactivar y soltar el conector de la red Fabric, tire del conector para alejarlo del procesador.
3. Presionando los sujetadores del conector, suelte el cable de la banda lateral del conector y saque el cable.

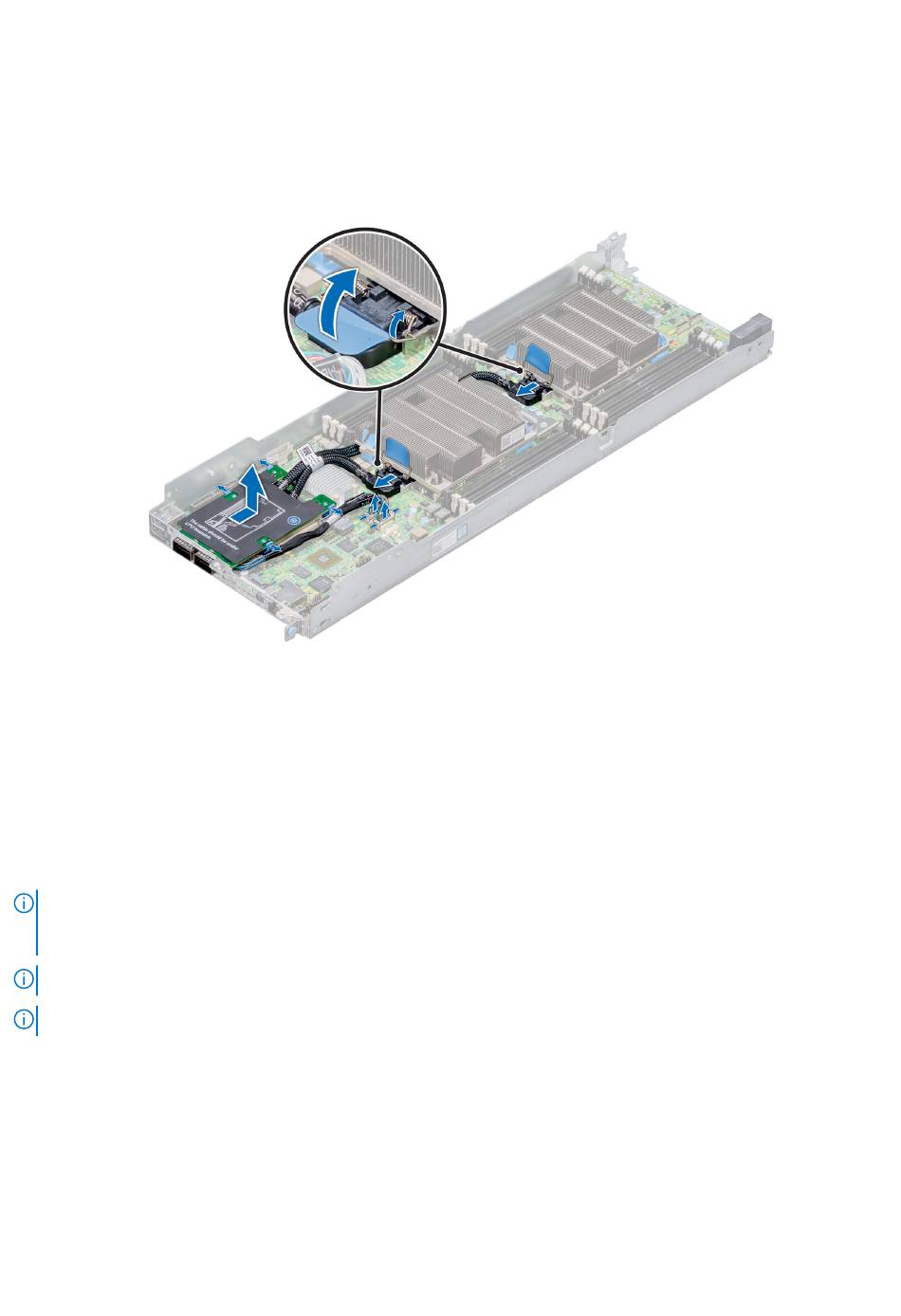

Ilustración 43. Extracción de los cables de la red Fabric y de la banda lateral
Siguientes pasos
1. Instale los cables de la red Fabric y de la banda
Instalación de los cables de banda lateral y fabric
Requisitos previos
NOTA: En un sled configurado con CPU combinadas (un procesador de red fabric instalado en el zócalo de la CPU2 y un procesador
que no es de red fabric instalado en el zócalo de la CPU1) debe conectar los cables de vínculo Omnipath externos al puerto 2 en la
tarjeta portaunidades de la OCP.
NOTA: El procedimiento para instalar la tarjeta portaunidades es similar al de instalación de una tarjeta de OCP.
NOTA: Coloque el cable de red fabric para la CPU2 bajo el disipador de calor de la CPU1.
1. Siga las reglas de seguridad que se enumeran en
Pasos
1. Alinee las muescas en el conector de red Fabric con las patas de guía en la placa base del procesador.
2. Empuje el conector hacia el procesador hasta que se enganche con el conector del borde del procesador.
3. Empuje la barra de bloqueo hacia abajo para fijar el conector fabric en su lugar.
4. Inserte el cable de la banda lateral en el conector correspondiente y presione hacia abajo para bloquear el conector.
52 Instalación y extracción de componentes del gabinete
Antes de trabajar en el interior del
aire.
lateral.
Instrucciones de
sistema.
seguridad.
