- Página 1 Dell EMC PowerEdge C6400 Manual de instalación y servicio Modelo reglamentario: E43S Series Tipo reglamentario: E43S001...
- Página 2 © 2017 - 2018 Dell Inc. o sus filiales. Todos los derechos reservados. Dell, EMC, y otras marcas comerciales son marcas comerciales de Dell Inc. o de sus filiales. Puede que otras marcas comerciales sean marcas comerciales de sus respectivos propietarios.
-
Página 3: Tabla De Contenido
Ubicación de la etiqueta de servicio del sistema ..........................15 Etiqueta de información del sistema 2 Recursos de documentación..................17 3 Especificaciones técnicas....................19 ..................19 Dimensiones del gabinete de sled Dell EMC PowerEdge C6400 .................................20 Peso del chasis ............................20 Sistemas operativos compatibles ..............................20 Especificaciones de PSU ..................21... - Página 4 ..............................38 Extracción de un sled ..............................40 Instalación de un sled ....................................42 Drives ..........................42 Extracción de un portaunidades ..........................43 Instalación de un portaunidades ........................... 44 Extracción de una unidad de relleno ........................... 45 Instalación de una unidad de relleno .......................45 Extracción de una unidad del portaunidades ......................
- Página 5 Extracción de la tarjeta del sensor térmico ......................... 83 Instalación de la tarjeta del sensor térmico 5 Obtención de ayuda...................... 84 ........................84 Cómo ponerse en contacto con Dell EMC ..........................84 Comentarios sobre la documentación ......................84 Acceso a la información del sistema mediante QRL ................85...
-
Página 6: Descripción General De Dell Emc Poweredge C6400

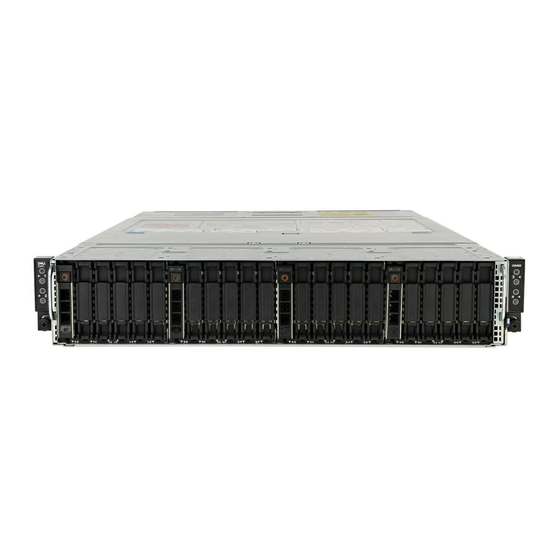

Descripción general de Dell EMC PowerEdge C6400 El PowerEdge C6400 es un gabinete de 2U de alta densidad que puede admitir hasta cuatro sled de dos sockets (2S) independientes. El gabinete PowerEdge C6400 admite las siguientes configuraciones de unidad: •... - Página 7 Figura 1. Configuraciones compatibles con PowerEdge C6400...
-
Página 8: Vista Frontal Del Gabinete Dell Emc Poweredge C6400
Vista frontal del gabinete Dell EMC PowerEdge C6400 Figura 2. Vista frontal del gabinete con unidades de 24 x 2,5 pulgadas Panel de control izquierdo Compartimiento de unidad Panel de control derecho Etiqueta EST Figura 3. Vista frontal del gabinete con unidades de 12 x 3,5 pulgadas... - Página 9 Tabla 1. Panel de control Elemento Indicador o botón Icono Descripción Panel de control izquierdo El indicador de encendido y el LED de identificación del sistema para los sled 1 y 2 se encuentran en el panel de control izquierdo. Panel de control derecho El indicador de encendido y el LED de identificación del...
-
Página 10: Vista Posterior Del Gabinete Con Sled
Elemento Indicador o botón Icono Descripción Presione el botón de Id. del Botón de identificación del sistema: sistema para los sled 2 y 4 • Para localizar un sled en particular dentro del alojamiento. • Para activar o desactivar el Id. -
Página 11: Zonificación Del Expansor
El gabinete PowerEdge C6400 de Dell EMC permite que cuatro sleds accedan a una única controladora de expansión simultáneamente. Existen dos opciones de zonificación disponibles, a saber: •... -
Página 12: Indicadores De Diagnóstico
NOTA: • Instale el firmware del expansor 2.07 (X25-00) o posterior para admitir estas configuraciones • El modo del expansor solo funciona con una tarjeta PERC y la controladora SATA integrada no lo admite. Indicadores de diagnóstico Los indicadores de diagnóstico del system indican el estado de funcionamiento y de error. Códigos indicadores de unidades Cada portaunidades tiene un indicador LED de actividad y un indicador LED de estado. -
Página 13: Códigos Del Indicador De La Unidad De Fuente De Alimentación
Figura 8. Indicadores de unidades en el plano posterior de la unidad y de la bandeja media de la unidad Indicador LED de actividad de la unidad Indicador LED de estado de la unidad Unidad NOTA: Si la unidad se encuentra en modo Advanced Host Controller Interface (Interfaz de controladora host avanzada o AHCI), el indicador LED de estado no se encenderá. -
Página 14: Ubicación De La Etiqueta De Servicio Del Sistema
El Código de servicio rápido y el número de la Etiqueta de servicio exclusivos identifican su sistema. El código de servicio rápido y la etiqueta de servicio se encuentran en la parte frontal del gabinete, al jalar de la etiqueta EST. Dell utiliza esta información para dirigir... -
Página 15: Etiqueta De Información Del Sistema
Figura 10. Ubicación de la etiqueta de servicio del sistema Etiqueta de información (vista superior) Etiqueta de código QR Etiqueta de servicio rápido Etiqueta de información del sistema En esta sección, se muestran las etiquetas de información del sistema que también están disponibles en el interior de la cubierta del sistema. - Página 16 Figura 12. Etiqueta de información del sistema para el sled...
-
Página 17: Recursos De Documentación
Para ver el documento que aparece en la tabla de recursos de documentación, realice lo siguiente: • En el sitio web de soporte de Dell EMC: Haga clic en el vínculo de documentación que se proporciona en la columna Ubicación de la tabla. - Página 18 Administración del sistema Para obtener más información sobre el software Dell.com/poweredgemanuals de administración de sistemas ofrecidos por Dell, consulte la Dell OpenManage Systems Management Overview Guide (Guía de descripción general de Dell OpenManage Systems Management).
-
Página 19: Especificaciones Técnicas
Especificaciones técnicas En esta se describen las especificaciones técnicas y ambientales del sistema. Dimensiones del gabinete de sled Dell EMC PowerEdge C6400 Figura 13. Dimensiones del gabinete PowerEdge C6400 Tabla 5. Dimensiones del gabinete PowerEdge C6400 482,6 mm (19 448 mm (17,63... -
Página 20: Peso Del Chasis
NOTA: Para obtener más información sobre las versiones específicas y las adicionales, visitehttps://www.dell.com/ support/home/drivers/supportedos/poweredge-c6400 Especificaciones de PSU El gabinete Dell EMC PowerEdge C6400 admite dos unidades de fuente de alimentación (PSU) de CA Tabla 7. Especificaciones de PSU Potencia de la PSU Clase Disipación de calor... -
Página 21: Especificaciones De La Placa De Administración Del Chasis (Cmc)
3 y 4 Especificaciones de unidades y almacenamiento El gabinete Dell EMC PowerEdge C6400 es compatible con las unidades de disco duro SAS y SATA y unidades de estado sólido (SSD). Tabla 8. Opciones de unidades compatibles para el gabinete Dell EMC PowerEdge C6400 Número máximo de unidades en el gabinete... -
Página 22: Especificaciones De Planos Medios
Las secciones que se presentan a continuación contienen información sobre las especificaciones ambientales del sistema. NOTA: Para obtener información adicional acerca de las certificaciones medioambientales, consulte la Hoja de datos medioambiental del producto ubicada con los manuales y documentos en Dell.com/poweredgemanuals... -
Página 23: Especificaciones De Temperatura
Especificaciones de temperatura Tabla 10. Especificaciones de temperatura Temperatura Especificaciones Almacenamiento De –40 °C a 65 °C (de –40 °F a 149 °F) Funcionamiento continuo (para altitudes inferiores a 950 m o De 10 °C a 35 °C (de 50 °F a 95 °F) sin que el equipo reciba la 3117 pies) luz directa del sol. -
Página 24: Especificación De Altitud Máxima
Especificación de altitud máxima Tabla 14. Especificación de altitud máxima Altitud máxima Especificaciones En funcionamiento 3048 m (10 000 pies) Almacenamiento 12 000 m (39 370 pies) Especificaciones de reducción de la tasa de temperatura de funcionamiento Tabla 15. Temperatura en funcionamiento Reducción de la tasa de la temperatura de funcionamiento Especificaciones Hasta 35 °C (95 °F) -
Página 25: Especificaciones De Temperatura De Funcionamiento Estándar
Especificaciones de temperatura de funcionamiento estándar NOTA: No está disponible: indica que Dell EMC no ofrece la configuración. No admitido: indica que la configuración no se admite a nivel térmico. NOTA: Todos los componentes, incluidos los módulos DIMM, las tarjetas de comunicaciones, la unidad M.2 SATA y las tarjetas PERC pueden ser compatibles con suficiente margen térmico si la temperatura ambiente es igual o inferior a la... - Página 26 Recue Gabine Gabine No hay Númer Gabine Gabine Gabine Gabine Gabine Gabine Gabine máxim te de te de ningún o de Admite te de te de 8 te de 4 te de te de te de 8 te de 4 o de gabinet modelo...
- Página 27 Recue Gabine Gabine No hay Númer Gabine Gabine Gabine Gabine Gabine Gabine Gabine máxim te de te de ningún o de Admite te de te de 8 te de 4 te de te de te de 8 te de 4 o de gabinet modelo...
- Página 28 Recue Gabine Gabine No hay Númer Gabine Gabine Gabine Gabine Gabine Gabine Gabine máxim te de te de ningún o de Admite te de te de 8 te de 4 te de te de te de 8 te de 4 o de gabinet modelo...
- Página 29 Recue Gabine Gabine No hay Númer Gabine Gabine Gabine Gabine Gabine Gabine Gabine máxim te de te de ningún o de Admite te de te de 8 te de 4 te de te de te de 8 te de 4 o de gabinet modelo...
- Página 30 Recue Gabine Gabine No hay Númer Gabine Gabine Gabine Gabine Gabine Gabine Gabine máxim te de te de ningún o de Admite te de te de 8 te de 4 te de te de te de 8 te de 4 o de gabinet modelo...
- Página 31 Recue Gabine Gabine No hay Númer Gabine Gabine Gabine Gabine Gabine Gabine Gabine máxim te de te de ningún o de Admite te de te de 8 te de 4 te de te de te de 8 te de 4 o de gabinet modelo...
- Página 32 Recue Gabine Gabine No hay Númer Gabine Gabine Gabine Gabine Gabine Gabine Gabine máxim te de te de ningún o de Admite te de te de 8 te de 4 te de te de te de 8 te de 4 o de gabinet modelo...
- Página 33 Recue Gabine Gabine No hay Númer Gabine Gabine Gabine Gabine Gabine Gabine Gabine máxim te de te de ningún o de Admite te de te de 8 te de 4 te de te de te de 8 te de 4 o de gabinet modelo...
-
Página 34: Especificaciones De La Temperatura De Funcionamiento Ampliada
Chasis de 3,5 pulgadas Chasis 2,5’ Ningún plano posterior 115W >35 113W >35 105 W >35 >35 >35 85 W >35 >35 >35 >35 >35 >35 >35 >35 >35 >35 >35 Especificaciones de la temperatura de funcionamiento ampliada Tabla 24. Temperatura de funcionamiento ampliada Temperatura de funcionamiento Especificaciones ampliada... -
Página 35: Operación Aire Limpio
Operación Aire limpio Restricciones de la operación Aire limpio • No se admiten procesadores con un TDP superior a 105 W. • Soporte para procesadores de 85 W e inferiores sin restricciones PERC • No se admite la configuración de HDD de 3,5 pulgadas. •... -
Página 36: Instalación Y Extracción De Componentes Del Gabinete
Los daños causados por reparaciones no autorizadas por Dell no están cubiertos por la garantía. Lea y siga las instrucciones de seguridad que se envían con el producto. -
Página 37: Herramientas Recomendadas
Estera protegida contra descargas electrostáticas Interior del gabinete PRECAUCIÓN: Este sistema debe utilizarse siempre con la cubierta instalada para garantizar una refrigeración adecuada. Figura 16. Dentro del gabinete Dell EMC PowerEdge C6400 SLED Plano medio derecho Compartimento del ventilador (2) Ventilador (4) Tarjeta de conexión derecha... -
Página 38: Sled Dell Emc Poweredge C6420
CPU2 Soporte Tarjeta vertical M.2 SATA Ranura de memoria (4) Conjunto del elevador de la tarjeta de expansión PCIe Sled Dell EMC PowerEdge C6420 Extracción de un sled Prerrequisitos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad. - Página 39 Figura 18. Extracción de un sled...
-
Página 40: Instalación De Un Sled
Figura 19. Extracción de un sled de relleno Siguiente paso Instale el sled en el gabinete. NOTA: Si el sled no se sustituye inmediatamente, se debe instalar un sled de relleno para garantizar una refrigeración adecuada del sistema. Instalación de un sled Prerrequisitos Siga las pautas de seguridad que se enumeran en Instrucciones de... - Página 41 Figura 20. Instalación de un sled...
-
Página 42: Drives
Figura 21. Instalación de un sled de relleno Siguiente paso Realice el procedimiento descrito en Después de trabajar en el interior de su gabinete NOTA: Póngase en contacto con la asistencia técnica para agregar la etiqueta de servicio de la placa base de manera que coincida con la etiqueta de servicio del nodo físico. -
Página 43: Instalación De Un Portaunidades
PRECAUCIÓN: Antes de extraer o instalar una unidad mientras el sistema está en funcionamiento, consulte la documentación de la tarjeta controladora de almacenamiento para asegurarse de que el adaptador del host esté configurado correctamente para admitir la extracción e inserción de unidades. PRECAUCIÓN: No se admite la combinación de unidades de generaciones anteriores de servidores PowerEdge. -
Página 44: Extracción De Una Unidad De Relleno
PRECAUCIÓN: Cuando hay instalada una unidad de intercambio activo de repuesto y se enciende el system, la unidad empieza la recreación automáticamente. Asegúrese de que la unidad de repuesto esté vacía o contenga datos que desee sobrescribir. Los datos que pueda haber en la unidad de repuesto se perderán apenas se instale. Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad. -
Página 45: Instalación De Una Unidad De Relleno
Figura 24. Extracción de una unidad de relleno Siguiente paso Instale una unidad o una unidad de relleno. Instalación de una unidad de relleno El procedimiento para instalar unidades de relleno de 2,5 y 3,5 pulgadas es el mismo. Requisitos previos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad.. -
Página 46: Instalación De Una Unidad En El Portaunidades
Figura 26. Extracción de una unidad del portaunidades Siguiente paso Si procede, instale la unidad en el portaunidades. Instalación de una unidad en el portaunidades Prerrequisitos PRECAUCIÓN: La combinación de portaunidades de generaciones anteriores de servidores PowerEdge no es compatible. NOTA: Al instalar una unidad en el portaunidades, asegúrese de que los tornillos tengan un par de torsión de 4 pulgadas- libras. -
Página 47: Unidades De Fuente De Alimentación
Figura 27. Instalación de una unidad en el portaunidades Unidades de fuente de alimentación PRECAUCIÓN: Las PSU deben tener la etiqueta Rendimiento de potencia ampliada (EPP). No se admite la combinación de PSU (incluso las PSU que tienen la misma potencia nominal) de generaciones anteriores de servidores PowerEdge. La combinación de PSU resulta en una condición de discrepancia o falla de PSU al momento de encender el sistema. -
Página 48: Extracción De Una Unidad De Fuente De Alimentación
Control de políticas Al igual que con todas las políticas de redundancia, mientras que las dos fuentes de alimentación permanezcan en buen estado, la carga se comparte equitativamente entre estas y se ofrece la capacidad de las dos fuentes de alimentación. En caso de falla en la red de CA o la fuente de alimentación, los controles de alimentación se activarán rápidamente para limitar el consumo de energía del chasis y garantizar que el consumo quede limitado a lo que puede admitir una única fuente de alimentación. -
Página 49: Instalación De Una Unidad De Fuente De Alimentación
Figura 28. Extracción de una unidad de fuente de alimentación Siguiente paso Instale la PSU instale la PSU de relleno. Instalación de una unidad de fuente de alimentación Prerrequisitos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad. -
Página 50: Cubierta Del Sistema
Figura 29. Instalación de una unidad de fuente de alimentación Siguiente paso Conecte el cable de alimentación a la PSU y enchufe el cable a una toma eléctrica. PRECAUCIÓN: Cuando conecte el cable de alimentación a la PSU, sujételo a esta con la correa. NOTA: Cuando vaya a realizar una instalación, un intercambio directo o un acoplamiento directo de una PSU, espere 15 segundos a que el system la reconozca y determine su estado. -
Página 51: Instalación De La Cubierta Del Sistema
Los daños causados por reparaciones no autorizadas por Dell no están cubiertos por la garantía. Lea y siga las instrucciones de seguridad que se envían con el producto. -
Página 52: Cubierta Del Plano Posterior
Figura 31. Instalación de la cubierta del sistema Pasos siguientes Vuelva a conectar el sistema a la toma de alimentación. Encienda todos los sleds del sistema, incluidos todos los periféricos conectados. Cubierta del plano posterior Extracción de la cubierta del plano posterior Prerrequisitos NOTA: Este procedimiento no es aplicable para gabinetes con configuración de unidad de disco duro de 3,5 pulgadas. -
Página 53: Instalación De La Cubierta Del Plano Posterior
Figura 32. Extracción de la cubierta del plano posterior Siguiente paso Instale la cubierta del plano posterior. Instalación de la cubierta del plano posterior Requisitos previos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad. Pasos Alinee los orificios para tornillos de la cubierta del plano posterior con los orificios para tornillos del chasis; para ello, deslice la cubierta hacia la parte frontal del gabinete. -
Página 54: Ventiladores De Refrigeración
Siguiente paso Realice el procedimiento descrito en Después de trabajar en el interior de su gabinete Ventiladores de refrigeración Extracción de un ventilador de refrigeración Prerrequisitos ADVERTENCIA: No intente utilizar el sistema sin los ventiladores de refrigeración. ADVERTENCIA: El ventilador de refrigeración gira durante algún tiempo después de que se apaga el sistema. Antes de quitar el ventilador del sistema, espere a que el ventilador deje de girar. -
Página 55: Extracción Del Compartimiento Del Ventilador De Refrigeración
Figura 35. Instalación de un ventilador de refrigeración Pasos siguientes Realice el procedimiento descrito en Después de trabajar en el interior de su gabinete Revise el software de administración para comprobar si el ventilador está girando a la velocidad óptima. Extracción del compartimiento del ventilador de refrigeración Prerrequisitos ADVERTENCIA: No intente utilizar el sistema sin los ventiladores de refrigeración. -
Página 56: Instalación Del Compartimento Del Ventilador De Refrigeración
Figura 36. Extracción del compartimiento del ventilador de refrigeración Siguiente paso Instale el compartimento del ventilador de refrigeración. Instalación del compartimento del ventilador de refrigeración Prerrequisitos ADVERTENCIA: No intente utilizar el sistema sin los ventiladores de refrigeración. NOTA: Observe la colocación de los cables a medida que los retire del sistema. Coloque estos cables correctamente cuando los vuelva a conectar a fin de evitar que queden pinzados o doblados. -
Página 57: Tarjeta Mediadora De Alimentación
Figura 37. Instalación del compartimento del ventilador de refrigeración Pasos siguientes Instale los ventiladores de refrigeración. Realice el procedimiento descrito en Después de trabajar en el interior de su gabinete Revise el software de administración para comprobar si el ventilador está girando a la velocidad óptima. Tarjeta mediadora de alimentación Extracción de la placa mediadora de alimentación Prerrequisitos... - Página 58 Figura 38. Extracción de la tarjeta PIB Figura 39. Extracción de los cables de alimentación del plano medio de la PIB Siguiente paso Instale la PIB.
-
Página 59: Instalación De La Placa Mediadora De Alimentación
Instalación de la placa mediadora de alimentación Requisitos previos ADVERTENCIA: Permita que la placa mediadora de alimentación (PIB) se descargue después de apagar el sistema. Sujete la PIB por los bordes y evite tocar las superficies de contacto de los conectores. Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad. -
Página 60: Tarjeta De Administración Del Chasis
Figura 41. Instalación de la PIB Pasos siguientes Vuelva a conectar todos los cables que ha desconectado. Instale las unidades de la fuente de alimentación. Realice el procedimiento descrito en Después de trabajar en el interior de su gabinete Tarjeta de administración del chasis Extracción de la tarjeta de administración del chasis Prerrequisitos Siga las pautas de seguridad que se enumeran en... -
Página 61: Instalación De La Tarjeta De Administración Del Chasis
Figura 42. Extracción de la tarjeta de administración del chasis Siguiente paso Instale la tarjeta de administración del chasis. Instalación de la tarjeta de administración del chasis Requisitos previos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad.. -
Página 62: Tarjeta De Conexión
Figura 43. Instalación de la tarjeta de administración del chasis Pasos siguientes Vuelva a conectar todos los cables que ha desconectado. Instale la placa mediadora de alimentación. Instale las unidades de la fuente de alimentación. Realice el procedimiento descrito en Después de trabajar en el interior de su gabinete Tarjeta de conexión Extracción de la tarjeta de conexión... -
Página 63: Instalación De La Tarjeta De Conexión
Figura 44. Extracción de la tarjeta de conexión derecha Figura 45. Desmontaje de la tarjeta de conexión derecha Siguiente paso Instale la tarjeta de conexión. Instalación de la tarjeta de conexión Requisitos previos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad. - Página 64 Pasos Vuelva a conectar todos los cables desconectados a la tarjeta de conexión. Alinee la tarjeta con el separador del chasis y deslice la tarjeta hasta que encaje en su lugar. Mediante un destornillador Phillips N° 1, vuelva a colocar el tornillo en la tarjeta de conexión para fijar la placa en su lugar. Figura 46.
-
Página 65: Plano Medio
Plano medio Extracción del plano medio derecho Prerrequisitos NOTA: Observe la colocación de los cables en el chasis a medida que los retire del sistema. Coloque estos cables correctamente cuando los vuelva a conectar a fin de evitar que queden pinzados o doblados. Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad. -
Página 66: Extracción Del Plano Medio Izquierdo
Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad. Pasos Con el destornillador Phillips Nº 1, conecte y fije los cables de alimentación al plano medio. Coloque el plano medio en el chasis. Con el destornillador Phillips Nº 1, ajuste los tornillos que fijan el plano medio al chasis. Figura 49. -
Página 67: Instalación Del Plano Medio Izquierdo
Con un destornillador Phillips Nº 1, extraiga los tornillos que fijan los cables de alimentación al plano medio. Figura 50. Extracción del plano medio izquierdo Siguiente paso Instale los planos medios. Instalación del plano medio izquierdo Requisitos previos NOTA: Debe colocar correctamente los cables en el chasis a fin de evitar que queden pinzados o doblados. Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad. - Página 68 Figura 51. Instalación del plano medio izquierdo Pasos siguientes Conecte todos los cables desconectados. Instale el compartimento del ventilador de refrigeración. Realice el procedimiento descrito en Después de trabajar en el interior de su gabinete.
-
Página 69: Colocación De Los Cables De Alimentación Del Plano Medio
Colocación de los cables de alimentación del plano medio Figura 52. Colocación de los cables de alimentación del plano medio desde la tarjeta mediadora de alimentación Plano medio izquierdo Cable de alimentación de +12 V para el plano medio izquierdo Cable GND para el plano medio izquierdo Tarjeta mediadora de alimentación Cable de alimentación de +12 V para el plano medio derecho 6. -
Página 70: Instalación De La Caja De La Unidad De 2,5 Pulgadas
Extraiga todas las unidades. Pasos Con un destornillador Phillips Nº 1, extraiga los tornillos que fijan la cubierta caja de la unidad al chasis. Deslice la caja de la unidad hacia la posición de desbloqueo. Extraiga la caja de la unidad del gabinete. Figura 53. -
Página 71: Extracción De La Caja De La Unidad De 3,5 Pulgadas
Figura 54. Instalación de la caja de la unidad de 2,5 pulgadas Pasos siguientes Si corresponde, vuelva a conectar todos los cables que se desconectaron de la tarjeta de conexión y la placa de administración del chasis. Instale las unidades extraídas. -
Página 72: Instalación Del Compartimento Para Unidades De 3,5 Pulgadas
Figura 55. Extracción de la caja de la unidad de 3,5 pulgadas Siguiente paso Instale la caja de la unidad de 3,5 pulgadas. Instalación del compartimento para unidades de 3,5 pulgadas Prerrequisitos PRECAUCIÓN: Para evitar daños en las unidades y en el plano posterior, extraiga las unidades del sistema antes de extraer el plano posterior. -
Página 73: Planos Posteriores Y Placa Expansora
Figura 56. Instalación de la caja de la unidad de 3,5 pulgadas Pasos siguientes Vuelva a conectar todos los cables del plano posterior que se desconectaron de la tarjeta de conexión y la placa de administración del chasis. Instale todas las unidades. - Página 74 Figura 58. Plano posterior NVMe de 24 x 2,5 pulgadas Conector SATA (24) Cable de señal al sled 4 Los puertos NVMe 19 y 18 se conectan al sled 4 Cable de señal al sled 3 Los puertos NVMe 13 y 12 se conectan al sled 3 Conector del cable de la placa de administración del chasis Cable de señal al sled 2...
-
Página 75: Extracción Del Plano Posterior
Extracción del plano posterior Prerrequisitos PRECAUCIÓN: Para evitar daños en las unidades y en el plano posterior, extraiga las unidades del sistema antes de extraer el plano posterior. PRECAUCIÓN: Anote el número de ranura de cada unidad y etiquételas temporalmente antes de extraerlas de forma que pueda volver a colocarlas en las mismas ranuras. -
Página 76: Instalación Del Plano Posterior
Figura 61. Extracción del plano posterior Siguiente paso Instale el plano posterior. Instalación del plano posterior Prerrequisitos PRECAUCIÓN: Anote el número de ranura de cada unidad y etiquételas temporalmente antes de extraerlas de forma que pueda volver a colocarlas en las mismas ranuras. NOTA: Observe la colocación de los cables en el chasis a medida que los retire del sistema. -
Página 77: Extracción De La Placa Expansora Del Plano Posterior
Figura 62. Instalación del plano posterior Pasos siguientes Vuelva a conectar todos los cables que ha desconectado. Instale la caja de la unidad en el gabinete. Realice el procedimiento descrito en Después de trabajar en el interior de su gabinete Extracción de la placa expansora del plano posterior Prerrequisitos NOTA: Para evitar daños en las unidades y en el plano posterior, extraiga las unidades del sistema antes de extraer el... -
Página 78: Instalación De La Placa Expansora Del Plano Posterior
Desconecte todos los cables de la placa expansora del plano posterior. Pasos Mediante un destornillador Phillips N° 2, sustituya los tornillos que fijan el conjunto de la tarjeta del sensor térmico a la caja de la unidad. Levante la placa expansora del plano posterior hasta extraerla del gabinete. Figura 63. -
Página 79: Panel De Control
Figura 64. Instalación de la placa expansora del plano posterior Pasos siguientes Vuelva a conectar todos los cables que ha desconectado. Instale la caja de la unidad. Realice el procedimiento descrito en Después de trabajar en el interior de su gabinete Panel de control Extracción del panel de control Prerrequisitos... -
Página 80: Instalación Del Panel De Control
Figura 65. Extracción del ensamblaje del panel de control izquierdo Figura 66. Extracción del ensamblaje del panel de control derecho Siguiente paso Instale el conjunto del panel de control. Instalación del panel de control Prerrequisitos NOTA: Observe la colocación de los cables en el chasis a medida que los retire del sistema. Deberá colocar estos cables correctamente cuando los vuelva a conectar a fin de evitar que queden pinzados o doblados. - Página 81 NOTA: Es posible que necesite una cinta adicional para fijar los cables. Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad. Pasos Pase el cable del panel de control a través de los sujetadores de retención del cable. Instale el conjunto del panel de control y fíjelo en su lugar con tornillos.
-
Página 82: Tarjeta Del Sensor Térmico
Instale la caja de la unidad en el gabinete. Vuelva a conectar todos los cables del plano posterior que ha desconectado. Instale todas las unidades extraídas. Realice el procedimiento descrito en Después de trabajar en el interior de su gabinete Tarjeta del sensor térmico Extracción de la tarjeta del sensor térmico Prerrequisitos... -
Página 83: Instalación De La Tarjeta Del Sensor Térmico
Instalación de la tarjeta del sensor térmico Requisitos previos NOTA: Observe la colocación de los cables en el chasis a medida que los retire del sistema. Deberá colocar estos cables correctamente en el chasis a fin de evitar que queden pinzados o doblados. Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad. -
Página 84: Obtención De Ayuda
Dell EMC. La disponibilidad varía según el país y el producto y es posible que algunos de los servicios no estén disponibles en su área. -
Página 85: Localizador De Recursos Rápido Para Los Sistemas C6400 Y C6420
Dell EMC. • Recopilación de diagnósticos automatizados: SupportAssist recopila automáticamente información de estado del sistema de sus dispositivos y la carga de forma segura a Dell EMC. El soporte técnico de Dell EMC utiliza esta información para solucionar el problema. •...
