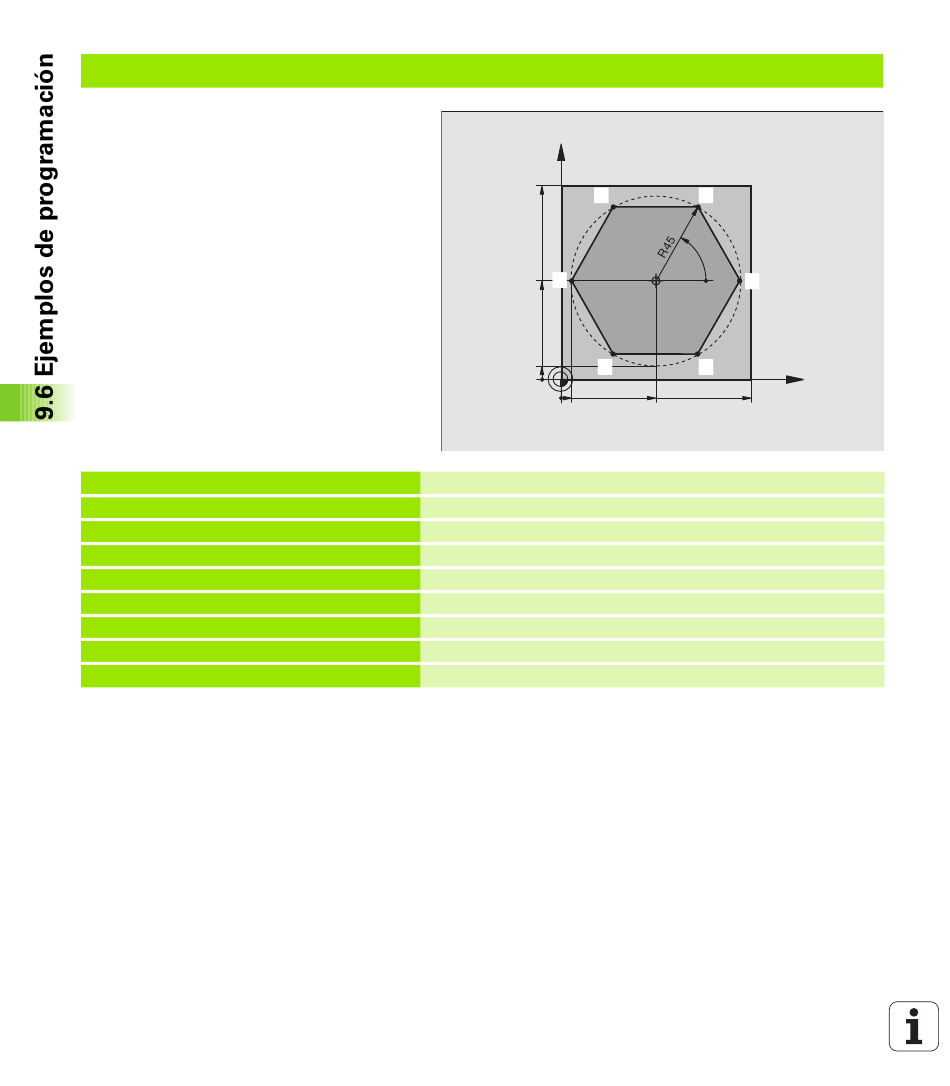

Ejemplo: Fresado de un contorno en varias aproximaciones

Desarrollo del programa
n
Posicionamiento previo de la hta. sobre la
superficie de la pieza
n
Introducir la profundización en incremental
n
Fresado del contorno
n
Repetición de la profundización y del fresado del
contorno
%PGMWDH G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+7.5 *
N40 T1 G17 S4000 *
N50 G00 G40 G90 Z+250 *
N60 I+50 J+50 *
N70 G10 R+60 H+180 *
N80 G01 Z+0 F1000 M3 *
414
Y
100
1 2
1 1
50
5 1 6
5
Definición de la herramienta
Llamada a la herramienta
Retirar la herramienta
Fijar el polo
Posicionamiento previo en el plano de mecanizado
Posicionamiento previo sobre la superficie de la pieza
9 Programación: Subprogramas y repeticiones parciales de un programa
1 3
60°
I,J
1 4
1 5
X
50 100
