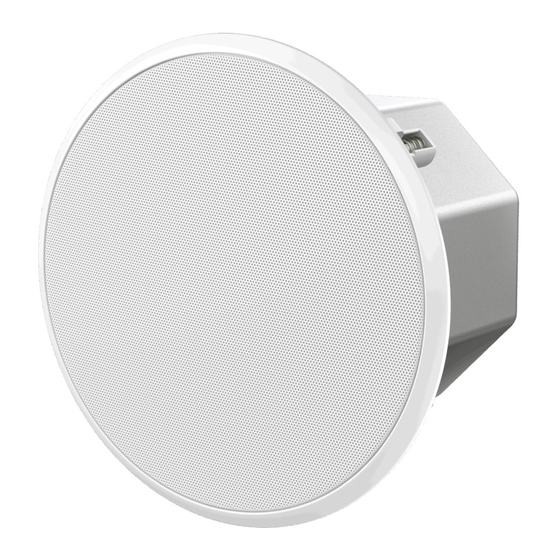

Altavoz de techo

Publicidad

Enlaces rápidos

Serie CM
CM-C56T
Altavoz de techo
CM-C54T
http://pioneerproaudio.com
Para obtener información sobre la instalación y otra información de asistencia, visite el sitio mencionado anteriormente.
Manual de instrucciones e instalación

Publicidad

loading

Resumen de contenidos para Pioneer CM Serie

  • Página 1 Serie CM CM-C56T Altavoz de techo CM-C54T http://pioneerproaudio.com Para obtener información sobre la instalación y otra información de asistencia, visite el sitio mencionado anteriormente. Manual de instrucciones e instalación...
  • Página 2: Introducción

    Introducción Gracias por adquirir este producto. Preste especial atención al contenido que http://pioneerproaudio.com se describe en "Leer antes del uso" antes de utilizar este producto. Lea también el manual de instalación y uso del sitio de asistencia técnica accesible desde la siguiente dirección URL y el siguiente código QR.
  • Página 3: Comprobación De Los Accesorios

    Corte del agujero en el techo Comprobación de los accesorios • Coloque la plantilla incluida en el techo y trace la línea para el • 2 paneles agujero. También puede utilizar un sacabocados y cortar el agujero de montaje en el techo. Dimensiones del agujero CM-C56T: ϕ 226 mm CM-C54T: ϕ 187,5 mm...
  • Página 4 Conexión en bucle Colocación del cable de prevención de caídas Este método de conexión permite identificar fácilmente un altavoz que tiene un problema. Si el conector se desconecta de un altavoz, los siguientes altavoces ya • Fije el cable de prevención de caídas (suministrado por el no funcionan. Conecte los cables del altavoz anterior a "+" (terminal 2) y "-" (terminal instalador) al soporte 1 y, a continuación, fije el otro extremo al 3) de la entrada y los cables del siguiente altavoz a "+" (terminal 1) y "-" (terminal 4)
  • Página 5: Colocación Del Panel

    Ajuste de la selección de entrada 1 Ponga el interruptor de selección de entrada de la parte frontal del △ altavoz en el símbolo 2 La ilustración muestra un ajuste de 60 W cuando el CM-C56T está conectado a una línea de 100 V y un ajuste de 30 W cuando está conectado a una línea de 70 V.
  • Página 6: Información Adicional

    Información adicional Especificaciones CM-C56T CM-C54T Tipo Altavoz coaxial bidireccional pasivo de rango completo Respuesta en frecuencia de 82 Hz a 20 kHz (sin homologación UL) de 85 Hz a 20 kHz (- 10 dB, típica) de 50 Hz a 8 kHz (con homologación UL)*2 Sensibilidad (1 W/1 m) 88 dB 86 dB Impedancia nominal 16Ω (ajuste Bypass) Manejo de potencia 60 W / 120 W 30 W / 60 W (RMS / Programa) 70 V 60 W / 30 W / 15 W / 7,5 W 30 W / 15 W / 7,5 W / 3,7 W Tomas del transformador 100 V 60 W / 30 W / 15 W 30 W / 15 W / 7,5 W Propagación 90 °...
  • Página 7 © 2020 AlphaTheta Corporation. Todos los derechos reservados. 6F, Yokohama i-Mark Place, 4-4-5 Minatomirai, Nishi-ku, Yokohama, Kanagawa 220-0012 JAPAN 〒220-0012 神奈川県横浜市西区みな とみ らい4丁目4番5号 横浜アイ マークプレイ ス6階 6F, Й а а i-Mark Place, 4-4-5 М а а , Н - , Й а...
