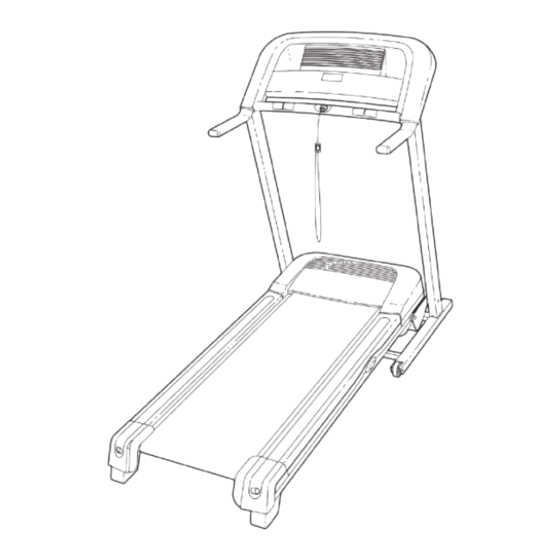

Nº de Modelo PETL49910.0
MANUAL DEL USUARIO
Nº de Serie
Escriba el número de serie en el es-
pacio de arriba.
Calcomanía con el
Número de Serie
¿PREGUNTAS?
Si tiene alguna pregunta, o si faltan
piezas, por favor llame al:
900 460 410
correo electrónico:
serviciotecnico@imagefitness.es
página de internet:
www.iconsupport.eu
PRECAUCIÓN
Antes de usar el equipo, lea cui-
dadosamente todas las adver-
tencias e instrucciones de este
manual. Guarde el manual para
futuras referencias.
www.iconeurope.com
Publicidad
Tabla de contenido
Manuales relacionados para Pro-Form 400 ZLT
Resumen de contenidos para Pro-Form 400 ZLT
- Página 1 Nº de Modelo PETL49910.0 MANUAL DEL USUARIO Nº de Serie Escriba el número de serie en el es- pacio de arriba. Calcomanía con el Número de Serie ¿PREGUNTAS? Si tiene alguna pregunta, o si faltan piezas, por favor llame al: 900 460 410 correo electrónico: serviciotecnico@imagefitness.es...
-
Página 2: Tabla De Contenido
CONTENIDO COLOCACIÓN DE LAS CALCOMANÍAS DE ADVERTENCIA ........2 PRECAUCIONES IMPORTANTES . -
Página 3: Precauciones Importantes
PRECAUCIONES IMPORTANTES ADVERTENCIA: Para reducir el riesgo de lesiones graves, lea todas las precaucio- nes e instrucciones importantes de este manual y todas los advertencias que se observan en su má- quina para correr, antes de utilizarla. ICON no asume ninguna responsabilidad por lesiones persona- les o daños a la propiedad que ocurran por el uso de este producto o a través del mismo. - Página 4 17. La máquina para correr es capaz de alcanzar mente en la posición de almacenamiento. altas velocidades. Ajuste la velocidad grad- ualmente para evitar cambios repentinos de 22. Inspeccione y ajuste apropiadamente todas velocidad. las piezas de la máquina para correr regular- mente.
-
Página 5: Antes De Comenzar
400 ZLT. La máquina para correr portada de este manual. Para ayudarnos a asistirlos, ® 400 ZLT cuenta con una selección de funciones impre- anote el número de modelo y el número de serie del sionantes, diseñadas para un entrenamiento más efec- producto antes de contactarnos. -
Página 6: Montaje
MONTAJE Para el montaje se necesitan dos personas. Coloque la máquina para correr en un área despejada y retire todos los materiales de embalaje. No se deshaga de los materiales de embalaje hasta haber terminado el montaje. Nota: La parte inferior de la banda para caminar se recubre con un lubricante de alto rendimiento. Durante el transporte, una cantidad de lubricante podría pasar a la parte superior de la banda para caminar o a la caja de embalaje. - Página 7 2. Oriente el Montante Vertical Izquierdo (31) como está mostrado y conéctelo a la Base (48) con dos Pernos de 3/8" x 2 1/4" (5) y dos Arandelas Estrella de 3/8" (39); no ajuste los Pernos todavía. Asegúrese que la parte su- perior del Montante Vertical Izquierdo esté...
- Página 8 5. Vea el dibujo insertado izquierdo. Identifique los dos Espaciadores de la Armadura (34). Abra el paquete de grasa que viene incluido, y aplique grasa a ambos lados de los dos Espaciadores de la Armadura. Luego, identi- fique el lado exterior de cada Espaciador de la Armadura.
- Página 9 7. Guie el Cable del Montante Vertical (28) por una de las Barandas (18) como está mostrado. Conecte la Baranda (18) al Montante Vertical Derecho (36) con dos Pernos de 5/16" x 2 1/4" (20) y dos Arandelas Estrella de 5/16" (19). Tenga cuidado de no pellizcar el Cable del Montante Vertical (28).
- Página 10 10. Inserte los cables dentro de la Base de la Consola (26) mientras que ponga la Base de la Vista Delantera Consola en las Barandas (18). Tenga cuidado de no pellizcar los cables. Luego, enrosque los dos Pernos de 1/4" x 1/2" (22) con dos Arandelas Estrella de 1/4"...
- Página 11 12. Conecte el cable de tierra del Cable del Montante Vertical (28) al orificio indicado en la Base (48) con un Tornillo de Tierra de #8 x 1/2" (27). Presione el indicado Ojal Reforzado (6) dentro del Montante Vertical Derecho (36). Levante el Montante Vertical Derecho (36) y el Montante Vertical Izquierdo (no mostrado).
-
Página 12: Funcionamiento Y Ajustes
FUNCIONAMIENTO Y AJUSTES BANDA PARA CAMINAR PRELUBRICADA Siga los pasos que se indican abajo para enchufar el cable eléctrico. Su máquina para correr ofrece una banda para cami- nar cubierta con lubricante de alto rendimiento. IM- 1. Enchufe el extremo indicado del cable eléctrico den- PORTANTE: Nunca aplique aerosol de siliconas u tro de la tomacorriente en la máquina para correr. - Página 13 DIAGRAMA DE LA CONSOLA Sujetador Llave COLOCACIÓN DE LA CALCOMANÍA DE Para encender la corriente, vea la página 14. Para ADVERTENCIA usar la función manual, vea la página 14. Para usar un entrenamiento preajustado, vea la página 16. Para usar la función información, vea la página 17. Ubique las advertencias de la consola que están en in- glés.
- Página 14 CÓMO ENCENDER LA CORRIENTE 2. Seleccione la función manual. IMPORTANTE: Si la máquina para correr ha sido Una vez que se inserte expuesta a temperaturas frías, deje que alcance la la llave, se seleccionará temperatura del ambiente antes de encender la la función manual.
- Página 15 5. Siga su progreso con la pista y las pantallas. 6. Mida su ritmo cardíaco si lo desea. La Pista—La pista rep- Antes de usar el sensor de pulso del mango, retire resenta una distancia las hojas de plástico de los contactos de metal. de 1/4 milla (400 met- Además, asegúrese de tener las manos limpias.
- Página 16 CÓMO UTILIZAR UN ENTRENAMIENTO el próximo segmento del perfil empezará a destel- PREAJUSTADO lar. Si un ajuste de velocidad o inclinación diferente es programado para el siguiente segmento, el 1. Inserte la llave dentro de la consola. ajuste de la velocidad o inclinación destellará en la pantalla para avisarle, y la velocidad o inclinación Vea el paso 1 en el página 14.
- Página 17 LA FUNCIÓN INFORMACIÓN Una “M” por kilómetros métricos con una “E” por millas inglesas aparecerá en la pantalla inferior derecha. La consola ofrece una función información que Presione el botón para aumentar la Velocidad mantiene control de la información del uso de la [SPEED] para cambiar la unidad de medida si lo máquina para correr y le permite seleccionar una desea.
-
Página 18: Cómo Plegar Y Mover La Máquina Para Correr
CÓMO PLEGAR Y MOVER LA MÁQUINA PARA CORRER CÓMO PLEGAR LA MÁQUINA PARA CORRER CÓMO MOVER LA MÁQUINA PARA CORRER Antes de plegar la máquina para correr, ajuste la Antes de mover la máquina para correr, pliéguela inclinación a la posición más baja. Si no hace esto, como se describe a la izquierda. -
Página 19: Problemas
PROBLEMAS La mayoría de los problemas de la máquina para correr pueden resolverse siguiendo los pasos que se indican más abajo. Encuentre el síntoma correspondiente y siga los pasos que se indican. Si necesita ayuda adicional, por favor vea la portada de este manual. PROBLEMA: La máquina no se enciende SOLUCIÓN: a. - Página 20 Localice el Interruptor de Lengüeta (62) y el Imán (67) en el lado izquierdo de la Polea (64). Gire la 3 mm Polea hasta que el Imán quede alineado con el Interruptor de Lengüeta. Asegúrese que el espa- cio entre el Imán y el Interruptor de Lengüeta sea de aproximadamente 3 mm.
- Página 21 PROBLEMA: La banda no está centrada o se resbala cuando se camina sobre ella SOLUCIÓN: a. Si la banda para caminar no está centrada, primero retire la llave y DESENCHUFE EL CABLE ELÉCTRICO. Si la banda para caminar se ha movido hacia la izquierda, use la llave hexagonal para voltear el perno del rodillo estable izquierdo en dirección de las agujas del reloj 1/2 vuelta;...
-
Página 22: Guía De Ejercicios
GUÍA DE EJERCICIOS PRECAUCIÓN: Quemar Grasa—Para quemar grasa eficientemente, debe hacer ejercicios a un nivel de intensidad bajo du- Antes de ini- rante un periodo de tiempo mantenido. Durante los pri- ciar éste o cualquier programa de ejercicios meros minutos de ejercicio su cuerpo utiliza las calo- consulte con su médico. -
Página 23: Lista De Las Piezas
LISTA DE LAS PIEZAS—Nº de Modelo PETL49910.0 R0910A N° Ctd. Descripción N° Ctd. Descripción Cubierta del Motor Charola Ventral Tornillo de #8 x 3/4" Controlador Riel para el Pie Izquierdo Buje del Rodillo Tornillo de #12 x 1 1/4" Perno de la Armadura de Levante Perno de 3/8"... -
Página 24: Dibujo De Las Piezas
DIBUJO DE LAS PIEZAS A—Nº de Modelo PETL49910.0 R0910A... - Página 25 DIBUJO DE LAS PIEZAS B—Nº de Modelo PETL49910.0 R0910A...
- Página 26 DIBUJO DE LAS PIEZAS C—Nº de Modelo PETL49910.0 R0910A...
- Página 27 DIBUJO DE LAS PIEZAS D—Nº de Modelo PETL49910.0 R0910A...
-
Página 28: Cómo Ordenar Piezas De Repuesto
CÓMO ORDENAR PIEZAS DE REPUESTO Para ordenar piezas de repuesto, por favor vea la portada de este manual. Para ayudarnos a proporcionarle asistencia, por favor esté listo para proporcionar la siguiente información cuando nos contacte: • el número de modelo y el número de serie del producto (vea la portada de este manual) •...
