Modelo PFEX15917
Versión 2
N.º de Serie
Anote el número de serie en el
espacio que aparece arriba, para su
referencia.
Para Servicio Técnico:
Tel. 01-800-681-9542
servicio@iconfitness.com
Tecnoservicio
Calle 4 N.º 36
Col. San Pedro de los Pinos
Álvaro Obregón
Ciudad de México C.P. 01180
Importado por:
IK STR S.A. de C.V.
Calle 4 N.º 36
Col. San Pedro de los Pinos
Álvaro Obregón
Ciudad de México, México
C.P. 01180
RFC: IST 101206UF5
Especificaciones eléctricas:
9 Vcc 2,0 A ca/cc (Entrada:
100–240 V ~ 50/60 Hz 0,8 A
Salida: 9 V ~ 2,0 A)
PRECAUCIÓN
Lea todas las precauciones e ins-
trucciones de este manual antes
de utilizar el presente aparato.
Conserve este manual para refe-
rencia futura.
Calcomanía
de Número
de Serie
MANUAL DEL USUARIO
Publicidad
Tabla de contenido

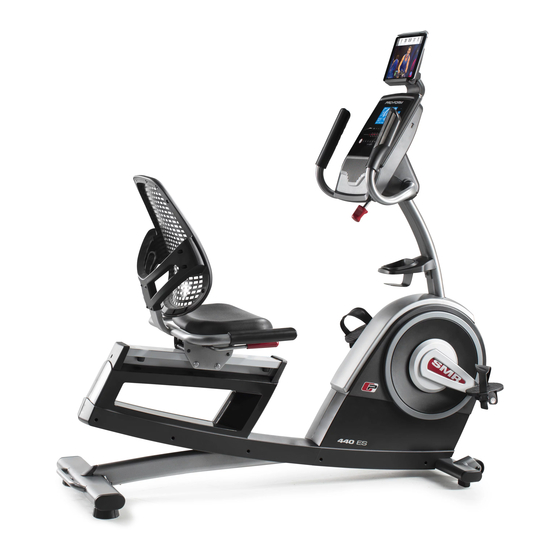

Manuales relacionados para Pro-Form 440 ES
Resumen de contenidos para Pro-Form 440 ES
- Página 1 Modelo PFEX15917 MANUAL DEL USUARIO Versión 2 N.º de Serie Anote el número de serie en el espacio que aparece arriba, para su referencia. Calcomanía de Número de Serie Para Servicio Técnico: Tel. 01-800-681-9542 servicio@iconfitness.com Tecnoservicio Calle 4 N.º 36 Col.
-
Página 2: Tabla De Contenido
ÍNDICE PRECAUCIONES IMPORTANTES ............. .3 COLOCACIÓN DE LAS CALCOMANÍAS DE ADVERTENCIA . -
Página 3: Precauciones Importantes
PRECAUCIONES IMPORTANTES ADVERTENCIA: Para reducir el riesgo de lesiones graves, lea todas las precaucio- nes importantes e instrucciones de este manual y todas las advertencias presentes en su bicicleta de ejercicios antes de utilizar su bicicleta de ejercicios. ICON no asume ninguna responsabilidad por lesiones personales ni daños a la propiedad que ocurran por el uso de este producto o a través del mismo. -
Página 4: Colocación De Las Calcomanías De Advertencia
COLOCACIÓN DE LAS CALCOMANÍAS DE ADVERTENCIA Este dibujo muestra la ubicación de las calcoma- nías de advertencia. Si una calcomanía se perdió o es ilegible, vea la portada de este manual y solicite una calcomanía de repuesto gratuita. Coloque la calcomanía en la ubicación mos- trada. -
Página 5: Antes De Comenzar
La bici- número de modelo y la ubicación de la calcomanía con cleta de ejercicios 440 ES ofrece toda una variedad de el número de serie se muestran en la portada de este funciones diseñadas para hacer sus entrenamientos... -
Página 6: Diagrama De Identificación De Piezas
DIAGRAMA DE IDENTIFICACIÓN DE PIEZAS Utilice los dibujos que aparecen a continuación para identificar las piezas pequeñas necesarias para el montaje. El número que aparece entre paréntesis a continuación de cada dibujo es el número de clave de la pieza en la LISTA DE LAS PIEZAS que hallará... -
Página 7: Montaje
MONTAJE • El montaje requiere dos personas. Además de la(s) herramienta(s) incluida(s), para el montaje se necesitan las siguientes • Coloque todas las piezas en un área despejada y herramientas: retire los materiales de empaque. No se deshaga un destornillador estrella de los materiales de empaque hasta haber termi- nado todos los pasos de montaje. - Página 8 3. Con la ayuda de otra persona, coloque parte de los materiales de empaque (que no se mues- tran) debajo de la parte posterior de la Armadura (1). Conecte el Estabilizador Trasero (3) a la Armadura (1) con dos Tornillos M10 x 120mm (44);...
- Página 9 6. Conecte la Bandeja de Accesorios (9) al Montante Vertical (4) con un Tornillo M6 x 50mm (42). 7. Desate y descarte la atadura de cables del Cable Principal (41). Mientras otra persona sostiene el Soporte de la Consola (82) cerca del Montante Vertical (4), encamine el Cable Principal (41) a través de la muesca del Montante Vertical, a través del Soporte del Montante Vertical (84) y a través del...
-
Página 10: Importante
9. IMPORTANTE: Gire la Perilla de Ajuste (83) hasta que el Soporte de la Consola (82) esté en la posición más vertical. Mientras otra persona sostiene la Consola (5) cerca del Soporte de la Consola (82), conecte los cables de la Consola al Cable Principal (41) y a los Cables de Pulso Izquierdo y Derecho (7, 7, 8 Inserte el exceso de cable dentro del Soporte de... - Página 11 11. Conecte la Baranda del Asiento (18) al Porta Asiento (11) con cuatro Tornillos M8 x 38mm (56); apriete parcialmente todos los Tornillos y, luego, apriételos completamente. 12. Deslice la Armadura del Respaldo (14) por la Baranda del Asiento (18). Conecte la Armadura del Respaldo (14) con cua- tro Tornillos M6 x 30mm (51) y cuatro Arandelas M6 (112);...
- Página 12 13. Conecte el Asiento (12) a la Baranda del Asiento (18) con cuatro Tornillos M6 x 18mm (67) y cuatro Arandelas M6 (112) (solo se muestran dos de cada tipo de parte); apriete parcial- mente todos los Tornillos y, luego, apriételos completamente.
- Página 13 15. Conecte el Porta Tableta (114) a la Consola (5) con cuatro Tornillos del Porta Tableta (115); apriete parcialmente todos los Tornillos del Porta Tableta y, luego, apriételos completamente. 16. Tras haber ensamblado la bicicleta de ejerci- cios, inspecciónela para asegurarse de que esté...
-
Página 14: Cómo Usar La Bicicleta De Ejercicios
CÓMO USAR LA BICICLETA DE EJERCICIOS CÓMO ENCHUFAR EL ADAPTADOR DE CÓMO AJUSTAR LOS TIRANTES DE LOS PEDALES CORRIENTE Para apretar un IMPORTANTE: Si la bicicleta de ejercicios ha sido tirante de pedal, expuesta a bajas temperaturas, deje que alcance la tire hacia abajo del temperatura ambiente antes de enchufar el adapta- extremo del tirante. -
Página 15: Cómo Usar La Consola
CÓMO USAR LA CONSOLA DIAGRAMA DE LA CONSOLA CARACTERÍSTICAS DE LA CONSOLA La consola también ofrece una selección de entre- namientos integrados. Cada entrenamiento cambia IMPORTANTE: Para activar su consola y comenzar automáticamente la resistencia de los pedales a a usar sus exclusivas características, vea el paso medida que lo guía en un entrenamiento efectivo. - Página 16 CÓMO USAR LA FUNCIÓN MANUAL BPM (pulsaciones por minuto): Esta pantalla mostrará su ritmo cardíaco en pulsaciones por 1. Comience a pedalear o pulse cualquier botón minuto al utilizar el monitor de ritmo cardíaco del de la consola para encender la consola. mango o el monitor opcional de ritmo cardíaco para el pecho (vea el paso 5).
- Página 17 Pulse el botón Home (inicio) para salir del entre- Cuando se detecte su pulso, se mostrará su ritmo namiento y regresar al menú principal. En caso cardíaco en la pantalla. Para lograr una lectura necesario, pulse de nuevo el botón Home (inicio). de su ritmo cardíaco lo más precisa posible, sujete los contactos durante al menos 15 segundos.
- Página 18 CÓMO USAR UN ENTRENAMIENTO INTEGRADO unos segundos como aviso. Luego, el nivel de resistencia de los pedales cambiará. 1. Comience a pedalear o pulse cualquier botón de la consola para encender la consola. Mientras hace ejercicios, mantenga una velocidad de pedaleo cercana a la velocidad objetivo del Al encender la consola, la pantalla se encenderá.
- Página 19 CÓMO CONECTAR SU TABLETA A LA CONSOLA 5. Desconecte su tableta de la consola si lo desea. La consola admite la conexión mediante Bluetooth a tabletas a través de la app iFit–Smart Cardio Para desconectar su tableta de la consola, selec- Equipment, así...
- Página 20 CÓMO USAR EL SISTEMA DE SONIDO CÓMO CAMBIAR LOS AJUSTES DE LA CONSOLA Para reproducir música o audiolibros a través del 1. Seleccione la función de ajustes. sistema de sonido de la consola mientras hace ejerci- cios, enchufe un cable de audio con ambos extremos Para seleccionar la función de ajustes, pulse el machos de 3,5 mm (no incluido), en la toma de la botón de engranaje.
-
Página 21: Mantenimiento Y Solución De Problemas
MANTENIMIENTO Y SOLUCIÓN DE PROBLEMAS MANTENIMIENTO CÓMO AJUSTAR LA CORREA DE MANEJO Es importante un mantenimiento regular para un rendi- Si los pedales resbalan mientras pedalea, incluso miento óptimo y para reducir el desgaste. Inspeccione cuando la resistencia está configurada al máximo, y apriete correctamente todas las piezas cada vez que puede que la correa de manejo necesite ser ajustada. - Página 22 CÓMO AJUSTAR EL INTERRUPTOR DE LENGÜETA Busque el Interruptor de Lengüeta (35). Gire el Brazo Izquierdo de la Manivela (100) hasta que un Imán (39) Si la consola no muestra una información correcta, quede alineado con el Interruptor de Lengüeta. A conti- debe ajustar el interruptor de lengüeta.
-
Página 23: Guías De Ejercicios
GUÍAS DE EJERCICIOS Quema de Grasas: Para quemar grasas eficazmente, ADVERTENCIA: debe hacer ejercicios con un nivel de intensidad bajo Antes de durante un periodo sostenido. Durante los primeros comenzar este o cualquier programa de minutos de sus ejercicios, su cuerpo consume las calo- ejercicios, consulte con su médico. -
Página 24: Lista De Las Piezas
LISTA DE LAS PIEZAS N.º de Modelo PFEX15917.2 R0620A N.º Ctd. Descripción N.º Ctd. Descripción Armadura Tornillo M6 x 30mm Estabilizador Delantero Tornillo M4 x 25mm Estabilizador Trasero Tornillo M5 x 20mm Montante Vertical Tornillo M10 x 55mm Consola Tornillo del Motor de Resistencia Baranda Izquierda Tornillo M8 x 38mm Sensor de Pulso/Cable Izquierdo... - Página 25 N.º Ctd. Descripción N.º Ctd. Descripción Brazo Derecho de la Manivela Tapa del Estabilizador Delantero Brazo Izquierdo de la Manivela Tornillo M10 x 96mm Perno M10 x 60mm Tornillo M4 x 30mm Contratuerca M8 Arandela M6 Tornillo M6 x 15mm Tuerca Hexagonal M8 Anillo de Retención de la Manivela Porta Tableta...
-
Página 26: Dibujo De Piezas
DIBUJO DE PIEZAS A N.º de Modelo PFEX15917.2 R0620A... -
Página 27: Dibujo De Piezas B
DIBUJO DE PIEZAS B N.º de Modelo PFEX15917.2 R0620A... -
Página 28: Cómo Pedir Piezas De Repuesto
CÓMO PEDIR PIEZAS DE REPUESTO Para pedir piezas de repuesto, por favor vea la portada de este manual. Para que podamos ayudarle mejor, pre- pare la siguiente información antes de contactar con nosotros: • el número de modelo y el número de serie del producto (vea la portada de este manual) •...
