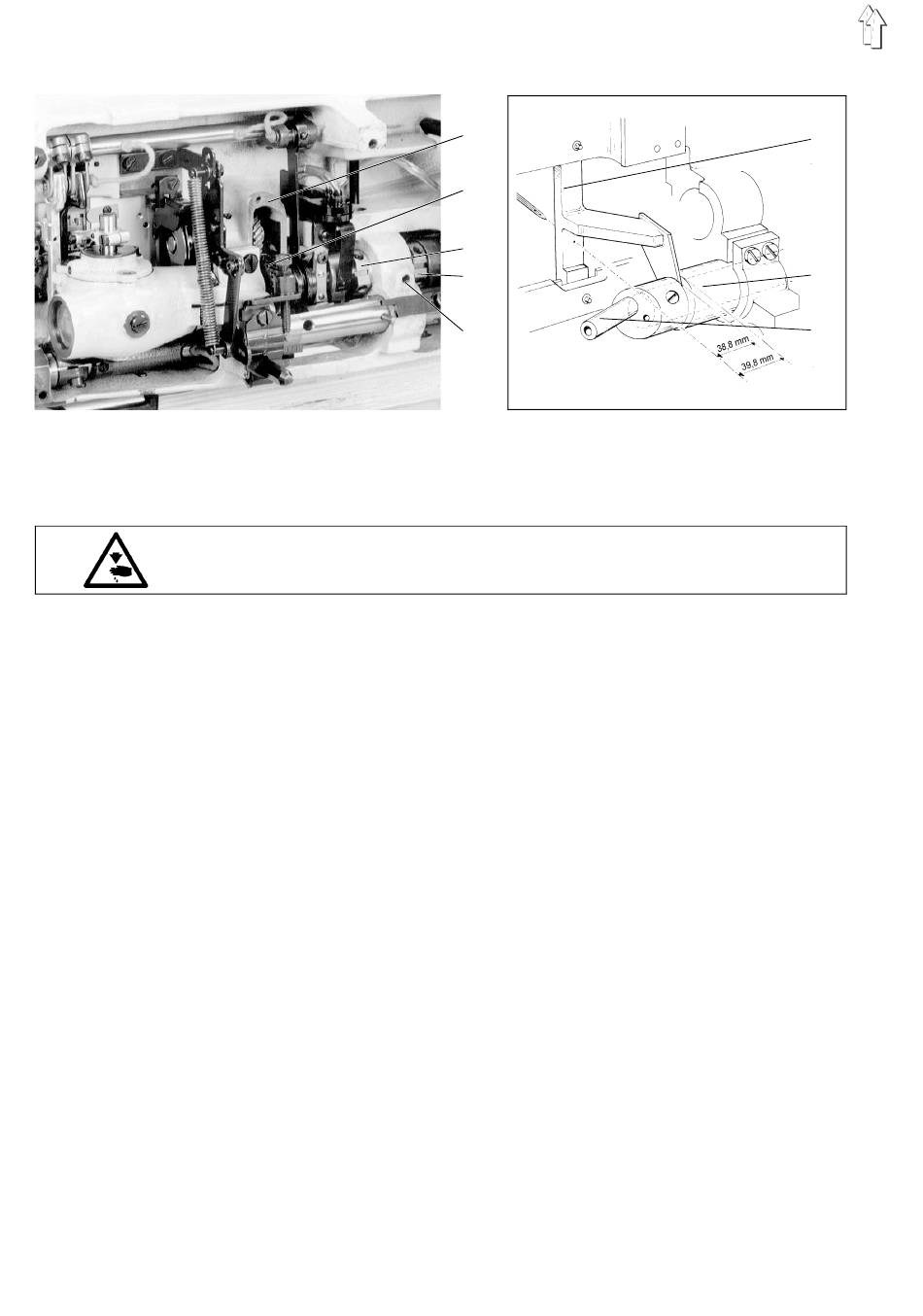

2.3 Perno tambaleante y cojinete izquierdo del árbol inferior
6
1
2
3
4
5
La distancia desde el centro de la aguja hasta el principio del cojinete
izquierdo del árbol inferior ha de ser de 39,8 mm.
La distancia desde el centro de la aguja hasta el extremo del perno
tambaleante ha de ser de 38,8 mm.
¡Precaución! ¡Peligro de accidente!
Desconectar el interruptor principal antes de ajustar.
–
Retirar la placa de la aguja, el corta-hilo, la protección de la aguja
y el garfio con el portagarfios.
–
Vaciar el aceite de la caja del accionamiento del garfio y retirar
esta caja.
–
Situar la galga 6 ( Nº de referencia 933 000735 ) sobre el apoyo de
la placa de la aguja en la placa de la base y atornillarla fuerte.
–
Mediante desplazamiento axial, presionar el cojinete izquierdo del
árbol inferior 7 contra la galga 6 (Medida 39,8 mm) y atornillarlo
fuerte.
–
Retirar la tapa de la caja 1 y el cárter de aceite de 5.
Aflojar las excéntricas 3 y 4 y la rueda dentada 2.
–
Mediante desplazamiento axial, presionar el perno tambaleante 8
contra la galga 6 (Medida 38,8 mm) y atornillarlo fuerte.
–
Situar a tope las excéntricas 3 y 4.
Alinear la rueda dentada 2.
Si fuera necesario, alinear también lateralmente la polea de la
correa dentada.
–
Montar de nuevo la caja del accionamiento del garfio y las otras
partes retiradas.
¡ATENCION!
Al montarlas hay que tener en cuenta las instrucciones de ajuste
de estas Instrucciones de Servicio.
–
Llenar la caja del accionamiento del garfio con aceite ESSO SP-
NK 10 hasta la raya superior de la mirilla.
6
7
8
