Descripción

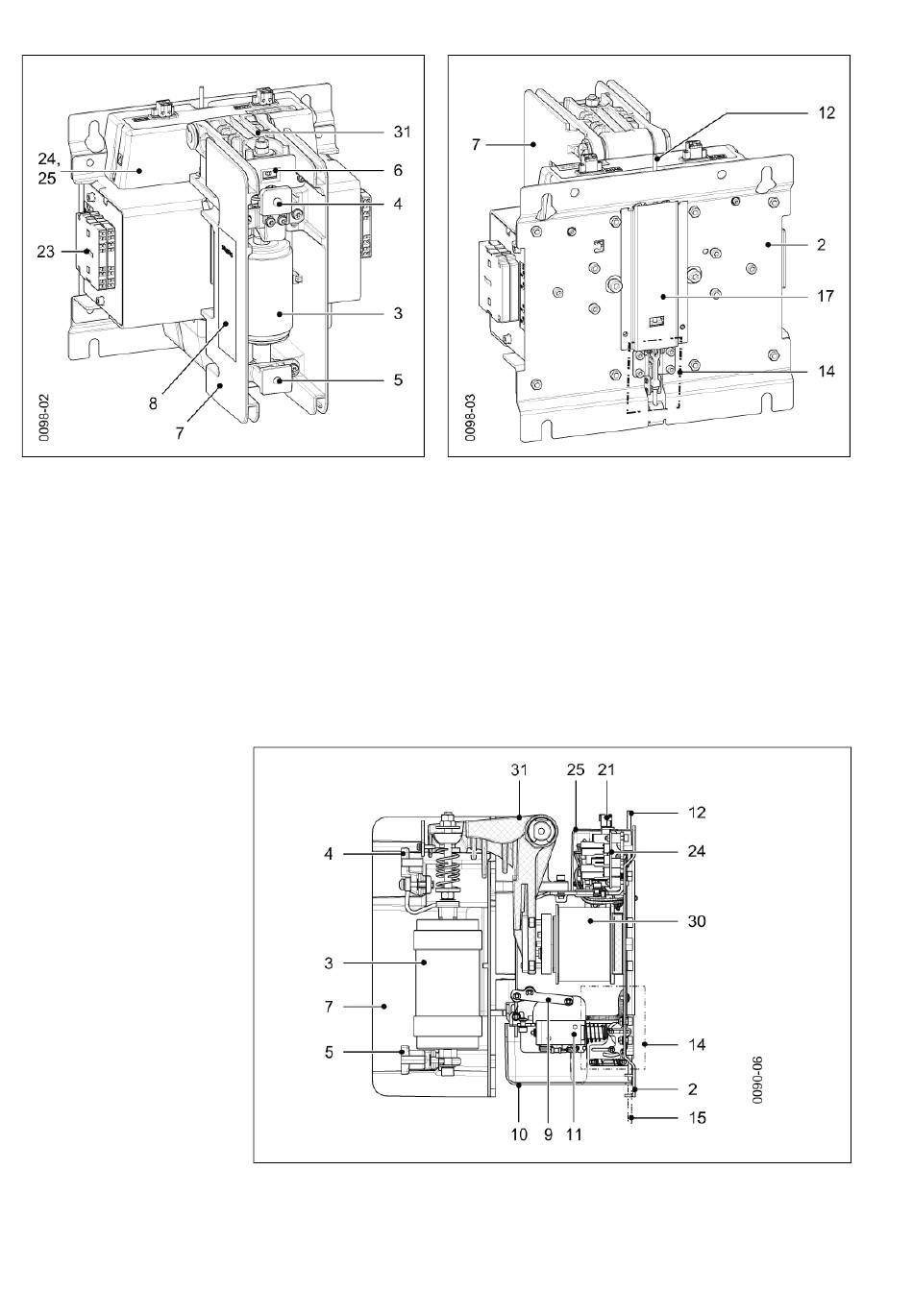

Fig. 5 Vista frontal - lado de alta tensión, de 1 polo
2 Placa de soporte (fijación)
3 Tubos de maniobra al vacío
4 Conexión superior
5 Conexión inferior
6 Indicador de posición (CERRADO-ABIERTO)
7 Envolvente del polo
8 Placa de características
9 Engatillamiento de cierre mecánico con disparador shunt de
apertura Y1 (opcional)
10 Cubierta del engatillamiento de cierre (opcional)
11 Disparador shunt de apertura Y1 (opcional)
16
Fig. 7 Vista seccional con el engatillamiento de cierre mecánico con disparador
shunt de apertura Y1 y desengatillamiento manual - posición de maniobra
CERRADO
Fig. 6 Vista trasera - lado de sujeción, de 1 polo
12 Tirante de presión para desengatillamiento manual (opcional)
14 Desengatillamiento (parada de emergencia), manual (opcio-
nal)
15 Tirante de tracción para desengatillamiento manual (opcional)
17 Cubierta del desengatillamiento manual
21 Conector de tensión de alimentación A1/A2
23 Interruptor auxiliar
24 Mando electrónico
25 Cubierta superior del mando electrónico
30 Solenoide de accionamiento
31 Palanca de accionamiento
