Conexión de componentes con
toma de audio y vídeo analógica

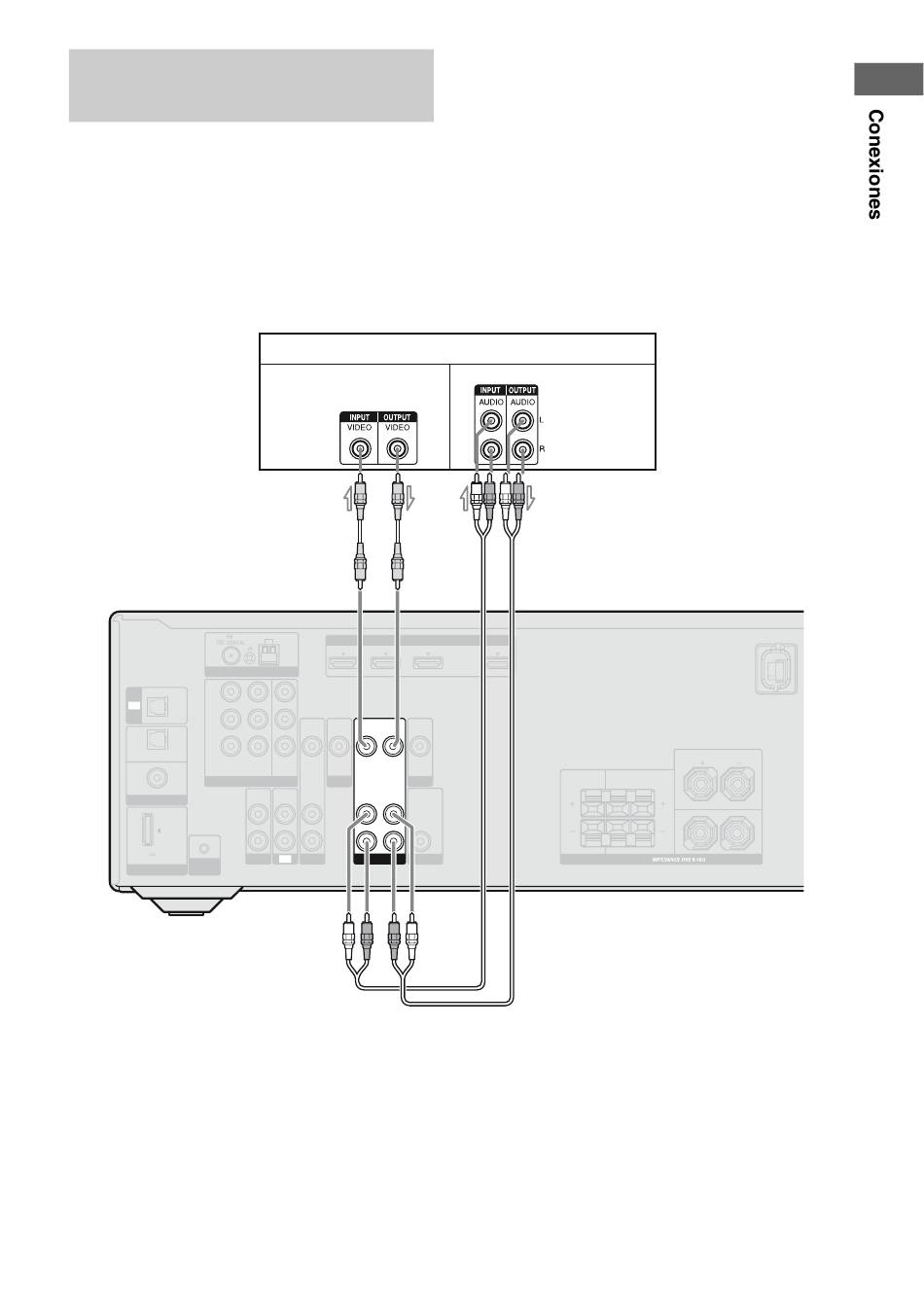

La ilustración siguiente muestra cómo
conectar un componente con tomas analógicas
como, por ejemplo, una videograbadora, una
grabadora de DVD, etc.
ANTENNA
IN Y
TV
P /
B
OPTICAL
C
B
SAT/
CATV
P /
IN R
C
R
OPTICAL
SAT/CATV IN
DVD
IN
COMPONENT VIDEO
COAXIAL
DIGITAL
(ASSIGNABLE)
L
R
DC5V 0.7A MAX
AUTO CAL
DMPORT MIC
A Cable de vídeo (no suministrado)
B Cable de audio (no suministrado)
Videograbadora, grabadora de DVD
Señales de vídeo
A
AM
HDMI
DVD IN BD IN SAT/CATV IN
VIDEO VIDEO VIDEO VIDEO VIDEO
IN IN OUT IN OUT
DVD IN MONITOR
OUT
DVD
MONITOR
AUDIO AUDIO AUDIO AUDIO AUDIO
AUDIO
IN IN IN OUT IN
OUT
TV VIDEO
SA-CD/CD SAT/CATV SUBWOOFER
Notas
• Asegúrese de cambiar el ajuste inicial del botón de
entrada VIDEO del mando a distancia de modo que
pueda utilizar dicho botón para controlar la
grabadora de DVD. Para obtener más información,
consulte "Modificación de las asignaciones de los
botones de entrada" (página 69).
• También puede cambiar el nombre de la entrada
VIDEO de modo que se pueda visualizar en la
pantalla del receptor. Para obtener más
información, consulte "Designación de entradas"
(página 37).
