• Si el mantenimiento no se realiza de manera
correcta y regular, aumenta el riesgo de sufrir
lesiones y causar daños en el producto.
• Solo realice tareas de mantenimiento como se
indica en el presente manual del usuario. Todas
las demás tareas de mantenimiento se deben
realizar en un taller de servicio aprobado.
Para extraer el producto de la caja
de cartón
1. Retire las piezas sueltas que se incluyen con el
producto. Recorte las cuatro esquinas de la caja
y coloque los paneles del extremo en una
superficie plana.
2. Extraiga los dos tornillos que sujetan la carcasa
del barreno al palé. Extraiga los soportes de
acero de las planchas protectoras, si tienen.
3. Retire todos los materiales de embalaje.
4. Retire el producto de la caja y asegúrese de que
no queden piezas sueltas en la caja.

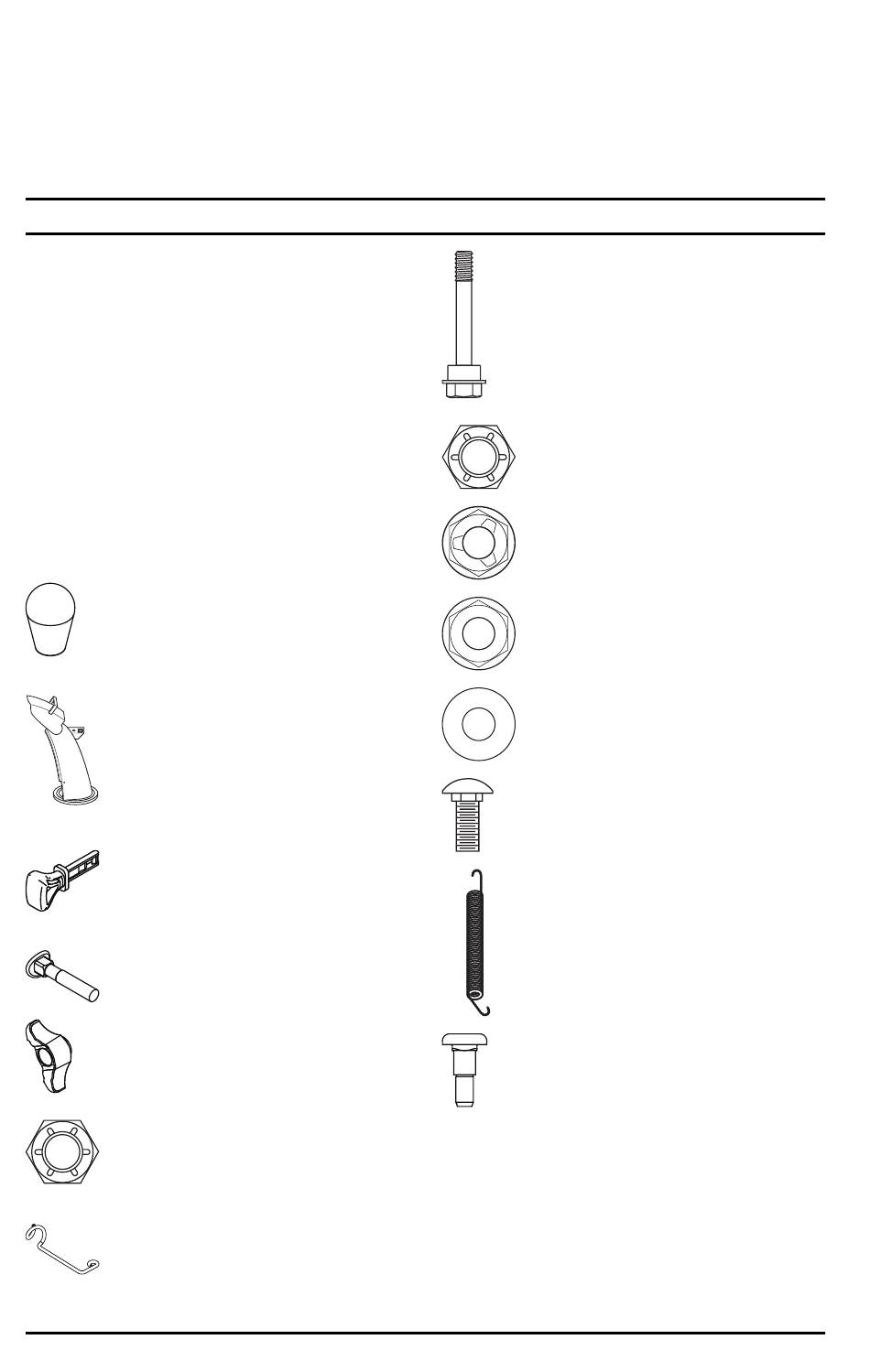

Piezas sueltas

Perilla (3)
Conducto de expulsión (1)
Llave(s) de encendido/apagado (ON/
OFF)
Tornillo de 5/16-18 x 2 ¼" (2)
Perillas de la empuñadura (2)
Contratuerca de 3/8 (1)
Guía del cable (1)
32
• Procure realizar las tareas de mantenimiento con
regularidad en un taller de servicio aprobado.
• Cambie las piezas dañadas, desgastadas o
rotas.

Montaje

Pasadores fusibles de ¼-20 x 1-¾ (6)
Contratuercas de ¼-20 (6)
Contratuerca de 5/16-18 (1)
Contratuerca de ¼-20 (1)
Arandela de nailon (1)
Tornillo de 5/16-18 x 5/8 (1)
Muelle (1)
Perno de tope de ¼-20 (1)
Para instalar la empuñadura
1. Levante la empuñadura superior hasta la
posición de funcionamiento.
694 - 003 - 07.11.2019
