NOTA: Para evitar daños en el backplane, asegúrese de mover los cables del panel de control de los ganchos de enrutamiento
antes de quitar el backplane.
NOTA: Coloque el cable correctamente a fin de evitar que quede pinzado o doblado.
Pasos
1. Utilice las guías del sistema para alinear las ranuras del backplane.
2. Inserte el backplane en las guías y bájelo hasta que las lengüetas de seguridad azules encajen en su lugar.
NOTA: Los números de la imagen no muestran los pasos exactos. Los números son solo para la representación de la secuencia.

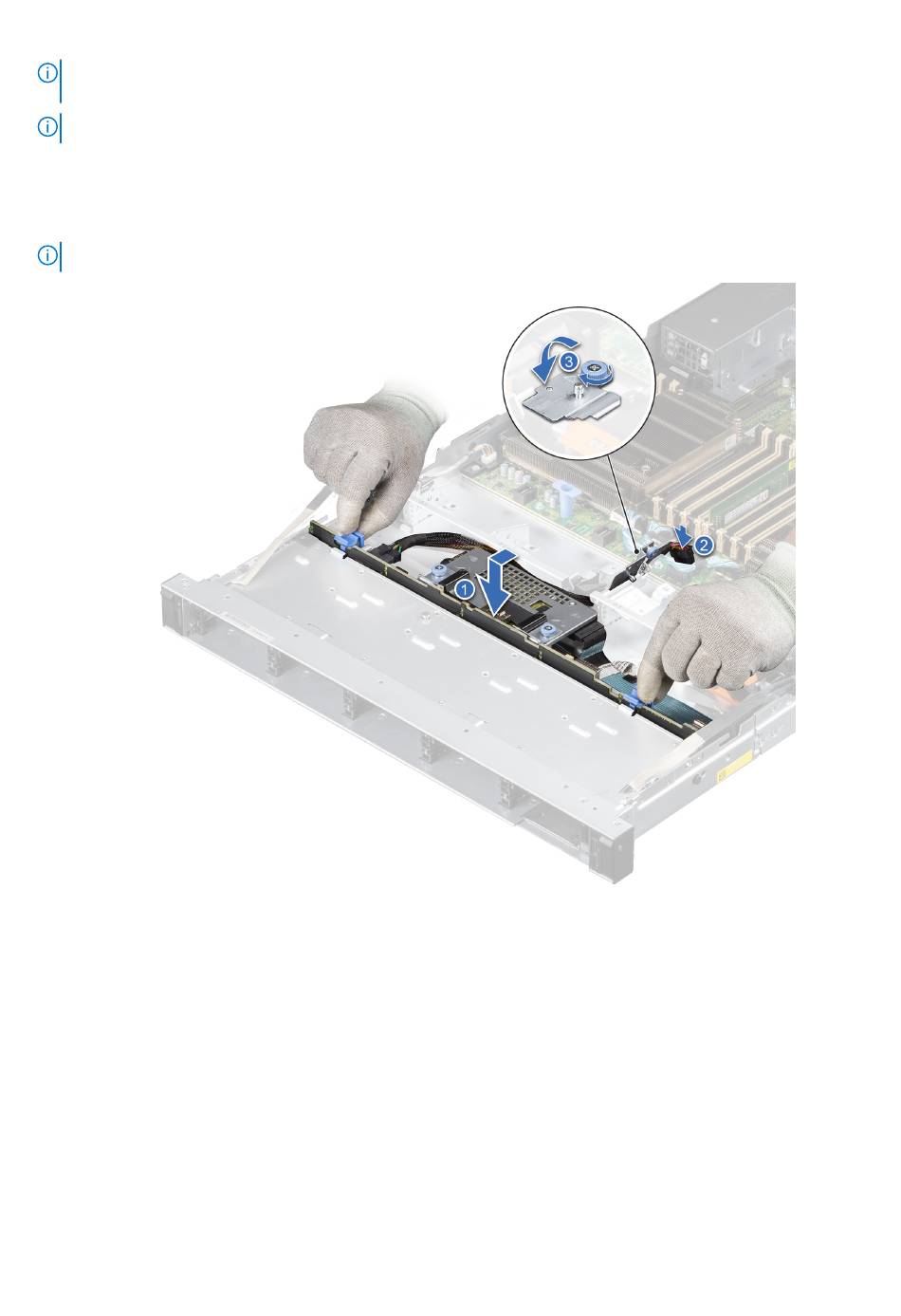

Ilustración 61. Instalación del backplane de la unidad
3. Coloque los cables correctamente por las guías de cables y conecte los cables al conector en la tarjeta madre del sistema. Ajuste el
tornillo cautivo en el pestillo guía del cable.
Siguientes pasos
1. Instale todas las unidades.
2. Instale la cubierta para flujo de
3. Instale la cubierta del backplane de
4. Siga el procedimiento que se indica en
aire, si se quitó.
unidad.
Después de trabajar en el interior del sistema.
