1. Apague el sistema y quite la cubierta del
2. Deslice la BOSS de relleno en el compartimento de la PSU hasta que quede firmemente encajada. Mediante un destornillador Philips
n.° 1, asegure la BOSS de relleno con el tornillo M3 x 0,05 x 4,5 mm.

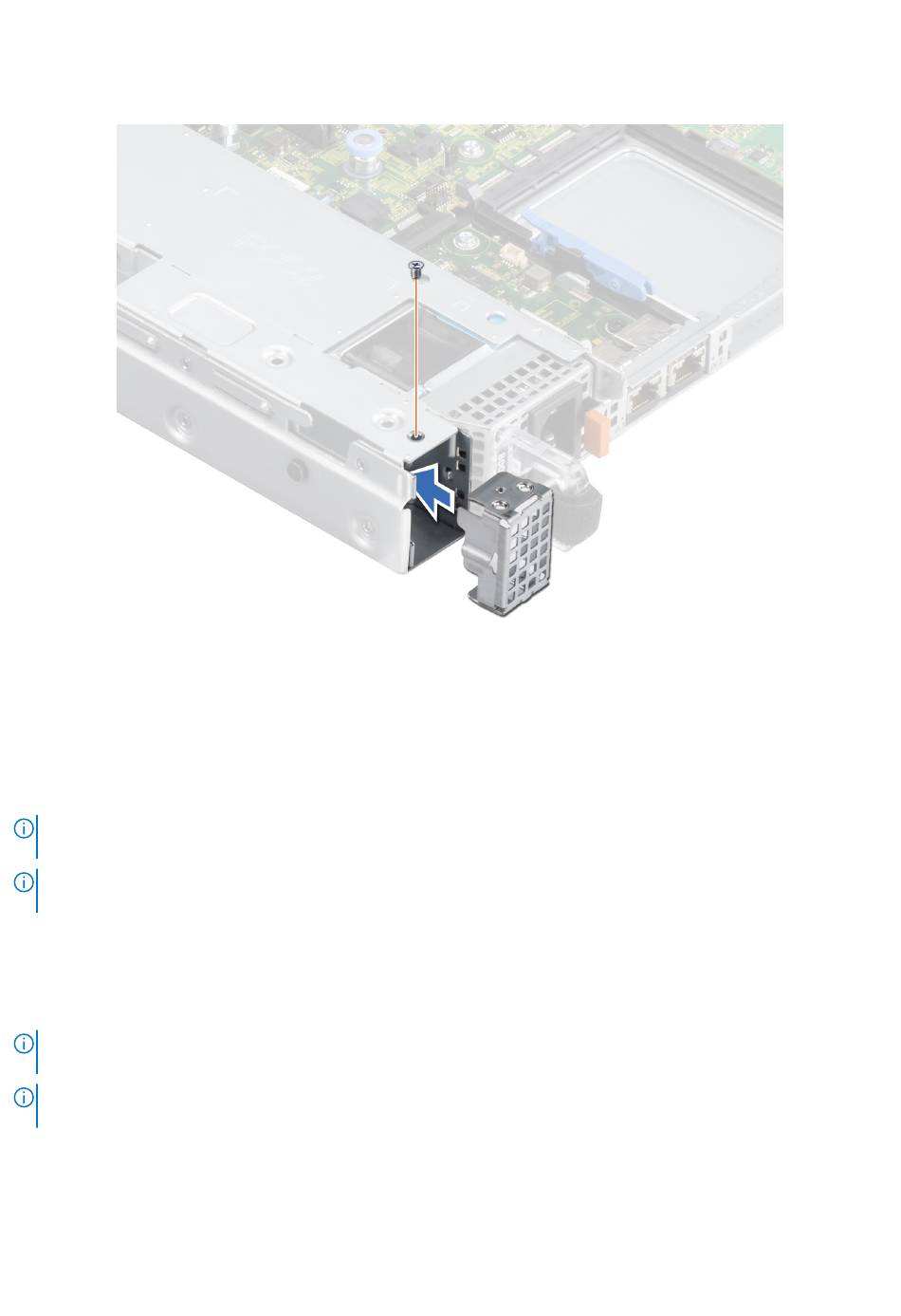

Ilustración 138. Instalación de la BOSS de relleno
Para instalar el módulo de la tarjeta controladora BOSS S2, realice lo siguiente:
1. Instale el módulo de la tarjeta controladora BOSS S2. Para instalar el módulo de la tarjeta controladora BOSS S2, consulte los pasos 1 a
3 de instalación del módulo de la tarjeta controladora BOSS
2. Instale la SSD M.2. Para instalar la SSD M.2, consulte los pasos 4 a 8 de
NOTA: La instalación del portaunidades de tarjeta BOSS S2 no requiere apagar el sistema. El apagado del sistema solo es necesario
cuando se instala el módulo de la tarjeta controladora BOSS S2.
NOTA: Conecte el cable de señal de la BOSS y el cable de alimentación de la BOSS después de insertar el módulo de la tarjeta
controladora BOSS S2 en el sistema.
Para quitar el módulo de la tarjeta controladora BOSS S2, realice lo siguiente:
1. Quite la SSD M.2. Para quitar la SSD M.2, consulte los pasos 1 a 4 de
2. Quite el módulo de la tarjeta controladora BOSS S2. Para quitar el módulo de la tarjeta controladora BOSS S2, consulte los pasos 5 a 6
de Extracción del módulo de la tarjeta controladora BOSS
3. Instale la BOSS de relleno.
NOTA: La extracción del portaunidades de tarjeta BOSS S2 no requiere apagar el sistema. El apagado del sistema solo es necesario
cuando se quita el módulo de la tarjeta controladora BOSS S2.
NOTA: Desconecte el cable de señal de la BOSS y el cable de alimentación de la BOSS antes de levantar el módulo de la tarjeta
controladora para quitarlo del sistema.
152 Kits de actualización
