Ensamblado
Ensamblaje de los componentes
Para facilitar el transporte del arados salen desmontados. Para iniciar el ensamblaje
elija un lugar plano y limpio, observe las orientaciones a seguir:
Separar las piezas para facilitar
l a i d e n t i f i c a c i ó n y c o n f i e r a l a s
cantidades de acuerdo con a lista
de empaque que se encuentra dentro
de la caja.

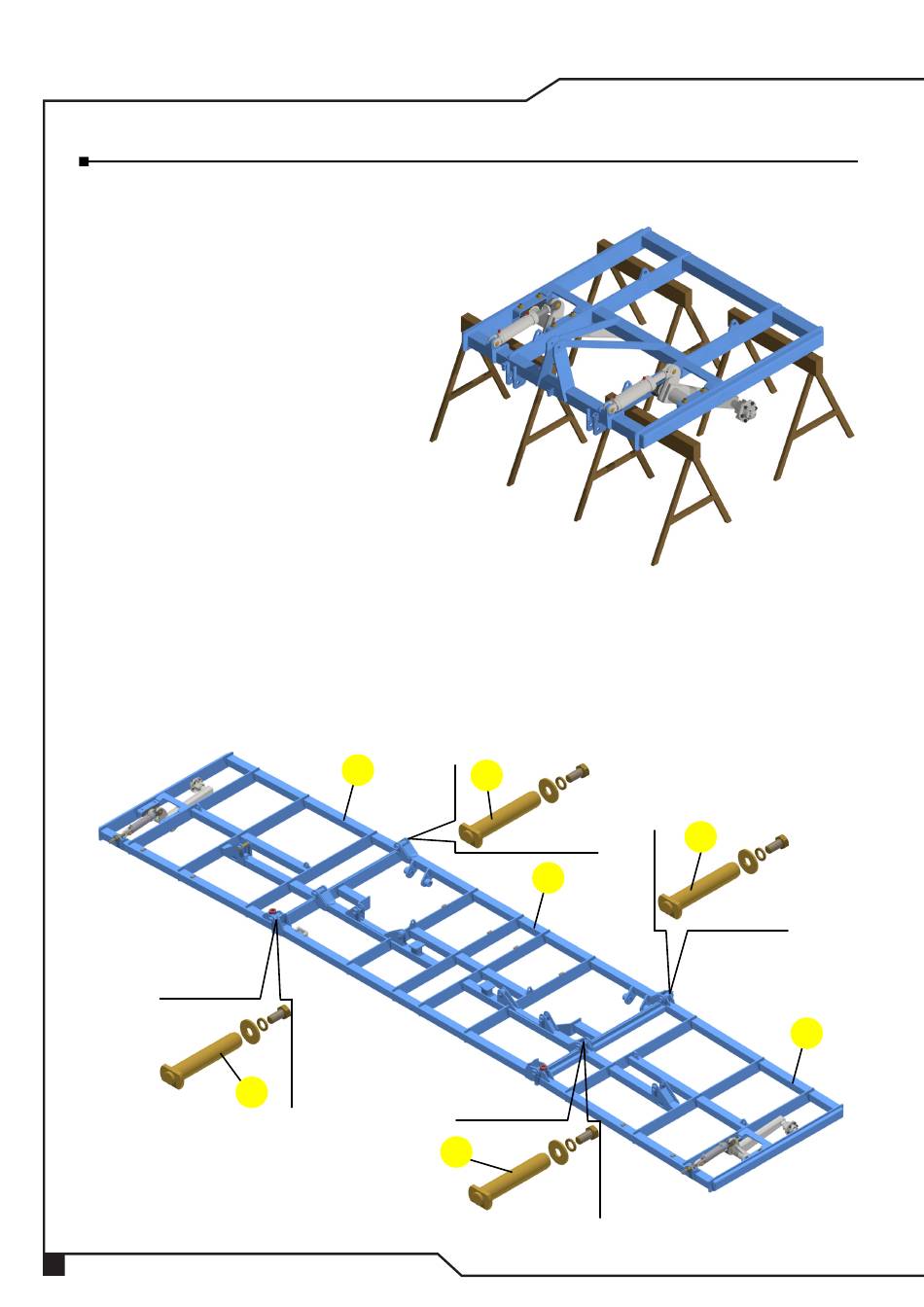

Coloque el chasis sobre cuatro
caballetes con por lo menos 850 mm
de altura.
En el caso del AST/MATIC 450 y
AST/MATIC E 450 de 21 y 25 astas,
después del ensamblaje de las astas
en el chasis apoyado en los caballetes
como muestra la figura, el operador
deberá unir los chasis derecho (A) e izquierdo (B) en el chasis central (C), usando el eje
de articulación (D) tornillos, arandela de presión y arandela plana para la continuación del
ensamblaje de las otras piezas.
La unión de los chasis debe ser hecho con ayuda de un guinche, usando los puntos
de izamiento (conforme indicación con adhesivos de izamientos) como referencia para el
levantamiento.
18
AST/MATIC 450 / AST/MATIC E 450
A
A
D
D
D
D
C
C
D
D
Marchesan Implementos e Máquinas Agrícolas "TATU" S.A.
D
D
B
B
