Toro Workman HDX-Auto Instrucciones De Instalación
Ocultar thumbs Ver también para Workman HDX-Auto:

Publicidad

Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Kit de leva del acelerador

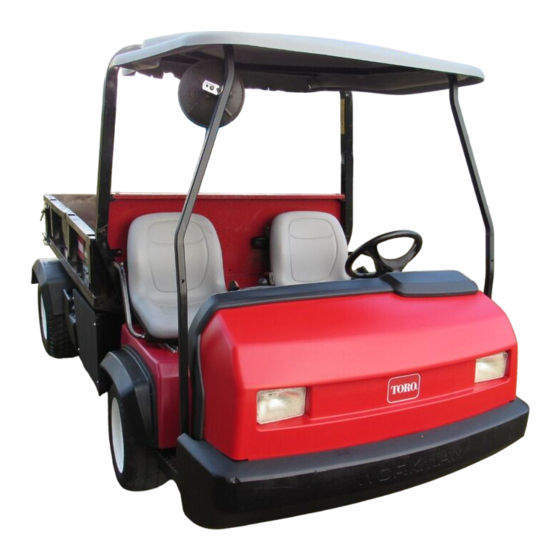

Vehículo utilitario Workman
Nº de modelo 132-6715
Este producto contiene una o más sustancias químicas que el Estado de California considera
causantes de cáncer, defectos congénitos o trastornos del sistema reproductor.
Instalación
Piezas sueltas
Utilice la tabla siguiente para verificar que no falta ninguna pieza.
Procedimiento
1
2
3
4
5
6
7
8
© 2016—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Advertencia de la Propuesta 65
Descripción
No se necesitan piezas
No se necesitan piezas
Muelle del embrague primario, 51 mm
x 70 mm
No se necesitan piezas
Soporte del acelerador
Perno de cuello cuadrado (5/16 x 3/4")
Casquillo con brida
Contratuerca con arandela prensada
(5/16 pulgada)
Palanca del acelerador
Cojinete
Contratuerca con arandela prensada
(1/4")
Leva del acelerador
Engrasador de 90°
Perno de cuello largo (5/16" x 1¾")
No se necesitan piezas
No se necesitan piezas
No se necesitan piezas
Registre su producto en www.Toro.com.
®
HDX-Auto
ADVERTENCIA
CALIFORNIA
Cant.
1
1
1
1
2
1
1
1
1
1
1
Reservados todos los derechos *3396-437* A
Form No. 3396-437 Rev A
Instrucciones de instalación
Uso
Prepare la máquina.
Prepare la sustitución del muelle del
embrague primario.
Sustituya el muelle del embrague
primario.
Instale las cubiertas de la transmisión.
Sustituya la leva del acelerador.
Ajuste los controles del motor.
Instale el filtro de aire del motor.
Finalice la instalación del kit de leva del
acelerador.
Traducción del original (ES)
Impreso en EE. UU.
