- Página 1 M A N U A L...
-
Página 3: Tabla De Contenido
ÍNDICE INTRODUCCIÓN ............... . 89 Advertencia . -
Página 5: Introducción

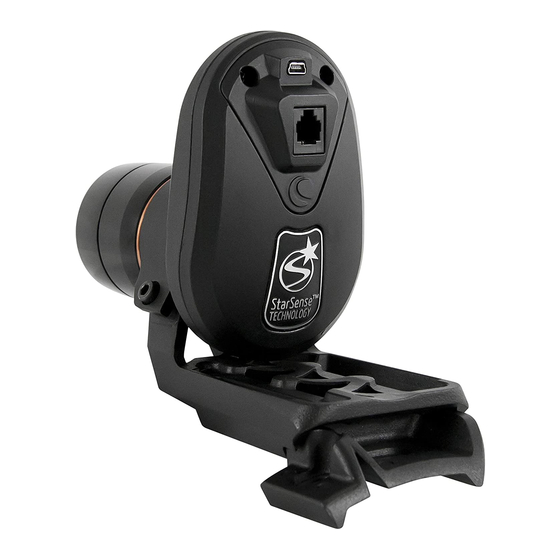

StarSense™ es una tecnología patentada que permite a su telescopio determinar su posición y alinearse automáticamente con el firmamento nocturno por si mismo. La cámara interna StarSense AutoAlign captura una imagen del firmamento, y a continu- ación la analiza para identificar las estrellas de la imagen. Basándose en esta información, StarSense puede determinar las coordenadas del centro de la imagen. -
Página 6: Requisitos De Sistema
CG-5 informatizado (con divisor Aux.) CGEM, CGEM DX NexStar SLT LCM (con divisor Aux.) Soportes con un solo puerto para el mando manual, como el soporte informatizado CG-5, precisan de un divisor de puerto auxiliar, producto #93919 disponible en Celestron. -
Página 7: Compatibilidad Con Tubos Ópticos
NexStar 102SLT Refractor NexStar 4SE Maksutov-Cassegrain NexStar 127SLT Maksutov-Cassegrain NexStar 130SLT Reflector Todos los reflectores y refractores de Celestron con soporte Advanced VX Todos los reflectores y refractores de Celestron con soporte Advanced CG-5 Todas las estructuras de tubo óptico NexStar GT Diversos otros tubos ópticos de otros fabricantes que usen... -
Página 8: Montaje
MONTAJE INSTALACIÓN DE LA CÁMARA STARSENSE 3. Deslice la cámara StarSense sobre la base de la AL TELESCOPIO cámara y asegúrela con los tornillos manuales. La cámara se desliza sobre la base grande de 1. Saque el localizador y el soporte del tubo adelante hacia atrás, y de atrás hacia adelante del telescopio. -
Página 9: Cambio De Soportes
Nota: Si el telescopio no dispone de puerto auxiliar es necesario el divisor de puerto auxiliar (producto #93919, disponible en Celestron). Conecte primero el divisor en el puerto auxiliar. A continuación, conecte el mando manual a un puerto y el cable en el otro extremo. -
Página 10: Usar Un Localizador
La barra entrelazada de accesorios usada para guiar los telescopios Celestron de 8” Schmidt-Cassegrain y EdgeHD obstruirá el soporte grande de cámara de StarSense. El brazo en horquilla CPC 800 también obstruirá... -
Página 11: Inicio Rápido: Alinear El Starsense
INICIO RAPIDO: ALINEACIÓN DE STARSENSE Coloque el telescopio en una zona relativamente Si no está disponible la información, StarSense despejada que muestre la mayor parte del firma- solicitará la hora y fecha (esta información es mento. Si existen obstrucciones como edificios necesaria fundamentalmente para localizar ob- o árboles, StarSense se los saltará... -
Página 12: Primera Instalación: Calibrar El Centro
Mientras la brillante de esa región del firmamento. cámara no se golpee, agite ni gire, podrá sacar el StarSense AutoAlign del telescopio y volver a 3. Instale el ocular de mayor ángulo/menor aumento instalarlo sin recalibrar. -
Página 13: Alineación Manual De Starsense
9. Realice otra alineación automática StarSense. 5. Cuando la imagen se haya capturado y proc- Cuando termine la alineación el telescopio esado, la pantalla le solicitará seleccionar el estará listo para observar objetos y StarSense siguiente punto de alineación. Use los botones los localizará... -
Página 14: Mejorar La Precisión De Apuntado Con Starsense
MEJORAR LA PRECISIÓN DE APUNTADO ADVERTENCIA CON STARSENSE • Coloque la tapa sobre la lente de la cámara. Dado que puede querer usar Cuando la alineación haya terminado, StarSense el Sol para la alineación, recuerde poner puede mejorar aún más la precisión de apuntado la tapa sobre la lente de la cámara para proteger del telescopio añadiendo múltiples referencias de el sensor de imagen. -
Página 15: Recomendaciones Para Usar La Alineación Del Sistema Solar
RECOMENDACIONES PARA USAR LA 4. Pulse OPCIONES (tecla del logo de Celestron ALINEACIÓN DEL SISTEMA SOLAR en la esquina inferior izquierda) e INTRO simultáneamente para guardar la alineación. Cuando el telescopio esté alineado usando la El nombre guardado es un código de fecha en alineación del sistema solar, puede añadir objetos... -
Página 16: Sincronizar
para determinar la posición de objetos en el el modelo de soporte, mejorando así la alineación firmamento basada en la información de ubicación polar cuando se realicen ajustes en el soporte. dada. Use Alineación rápida para una alineación 1. Tras alinear su soporte “GoTo”, pulse ALIN- de “GoTo”... -
Página 17: Resumen Del Starsense
4. Botones de catálogo: StarSense tiene una MANDO MANUAL STARSENSE tecla en el mando manual que permite acceder El mando manual StarSense AutoAlign le ofrece directamente a cada uno de los catálogos prin- un acceso instantáneo al fi rmamento nocturno. -
Página 18: Catálogo De Objetos
Ahora que el telescopio está correctamente usuario y otros. alineado, puede elegir un objeto de cualquiera de 7. Opciones (logo de Celestron): Puede us- los catálogos de la base de datos de StarSense. arse con otras teclas para acceder a funciones El mando manual tiene una tecla designada para y características más avanzadas. -
Página 19: Desplazarse A Un Objeto
DESPLAZARSE A UN OBJETO BOTÓN IDENTIFICAR Cuando se muestre el objeto deseado en la pan- Pulsar el botón IDENTIFICAR buscará en talla del mando manual tiene dos opciones: la base de datos de StarSense y mostrará el • Pulse la tecla INFORMACIÓN DE OBJETO. Le nombre y distancias angulares a los objetos mostrará... -
Página 20: Botón De Velocidad Del Motor
BOTÓN DE VELOCIDAD DEL MOTOR BOTÓN AYUDA El telescopio puede controlarse a nueve velocid- El botón AYUDA le ofrece acceso inmediato a ades distintas. El botón VELOCIDAD DE MOTOR información útil y utilidades que pueden ayudar le permite cambiar inmediatamente la velocidad de a mejorar la precisión de apuntado de su tele- los motores de una velocidad de desplazamiento scopio. -
Página 21: Configuración De Base De Datos
CONFIGURACIÓN DE BASE DE DATOS Permitir Sol: Habilita el Sol en el catálogo de ob- jetos del sistema solar y como objeto de alineación Filtros de SkyTour: Permite establecer el límite en Alineación del sistema solar. Use los botones de de magnitud (brillo) mínimo para los objetos que se desplazamiento ARRIBA y ABAJO para cambiar mostrarán cuando se pulse el botón SKY TOUR. - Página 22 • R.A. Límites (solo para soportes ecuatoriales): El acercamiento “GoTo” de declinación solamente Establece los límites de ascensión derecha (R.A.) a será aplicable mientras el tubo del telescopio esté los que se puede desplazar el telescopio o realizar en un lado del meridiano. Cuando el tubo pase al seguimiento antes de detenerse.
- Página 23 engranajes. La cantidad de compensación nece- para mantener una estrella de guía centrada en el saria depende de la velocidad de desplazamiento ocular. El PEC está diseñado para mejorar la calidad seleccionada; cuanto más lenta sea la velocidad de imagen reduciendo la amplitud de los errores. de desplazamiento más tiempo tardará...
-
Página 24: Mando Manual
Cuando el telescopio se encienda de nuevo VER / POSICIÓN DE “GOTO” la pantalla mostrará Activar. Tras pulsar Intro tiene Para desplazarse a una coordenada personalizada, la opción de desplazarse por la información de pulse INTRO, introduzca las coordenadas y pulse hora/lugar para confirmar la configuración actual. -
Página 25: Especificaciones
Procesador de 32 bits con sistema operativo Linux incorporado Puerto USB USB 2.0 Puerto auxiliar Conecta con telescopios Celestron Especificaciones del mando manual Base de datos de objetos 45,178 LCD de 4 líneas con iluminación roja CPU STMicro ARM 32-bit Cortex™-M3 Software y firmware... -
Página 26: Árbol De Menú
ÁRBOL DE MENÚ Menú Configuración de Base de Datos StarSense Filtros de Sky Tour Obtener Estado Filtros de Catálogo Calibrar Identificar Filtros Reiniciar Cámara AIS Límites de Filtro Alineación Automática del Usuario Permitir Sol Hora y Ubicación Telescopio Ver/Modo hora Velocidad de Seguimiento Ver/Modo Ubicación Sideral, Solar, Lunar, Apagado... - Página 27 Alinear Automático StarSense Añadir Referencia de Calibración Manual StarSense Revisar Referencia de Calibración Alineación de Sistema Solar Estado de Modelado Alineación Rápida Alineación Polar Guardar/Cargar Alineación Restablecer Alineación...
- Página 28 Tel. (310) 328-9560 Fax. (310) 212-5835 Sitio web: www.celestron.com Copyright 2016 Celestron Todos los derechos reservados. (Los productos o instrucciones pueden modificarse sin previo aviso u obligación). Diseñado y pretendido para personas de 14 o más años de edad. Este dispositivo cumple con el Apartado 15 de las Normas FCC. Su uso está sujeto a las dos condiciones siguientes: 1) este dispositivo no puede causar interferencias, y 2) este dispositivo debe aceptar cualquier interferencia, incluyendo interferencias que puedan causar un funcionamiento no deseado del dispositivo.
