H-2030
SHRINKFAST

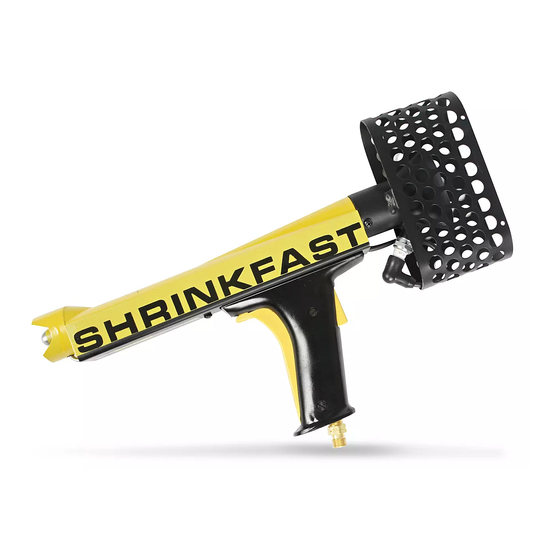

HEAT GUN #975
Read this manual thoroughly to familiarize yourself with the parts and safe operation of this tool. Keep for future
reference.
Never point the gun at another person.
•
Inspect hose before each use.
•
Always shut off valve at tank when leaving gun unattended for any length of time.
•
Safety trigger mechanism automatically shuts off if gun is dropped.
•
WARNING! BURN DANGER
Do not touch wire metal shield after gun has been used.
PAGE 1 OF 21
1-800-295-5510
uline.com
GENERAL SAFETY PROVISIONS
TECHNICAL SPECIFICATIONS
DISTANCE (FT.)
0
1/2
1
Heat Capacity: 125,000 BTU/Hr
Velocity (6" from tip of flame): 1,200 Ft/Min
Propane Consumption: 5.7 Lbs./Hr
Operating Pressure (Preset): 22 PSIG
Weight: 3 lbs. 3 oz.
Air Consumption: 21 cfm
Emissions: .017 CO/CO
TEMPERATURE (ºF)
1,150
640
470
2
Para Español, vea páginas 8-14.
Pour le français, consulter les pages 15-21.
0621 IH-2030
