Siguientes pasos
1.
Reemplace el soporte vertical para tarjetas de expansión de longitud
Instalación de los soportes verticales para tarjetas de expansión de
longitud completa
Requisitos previos
1. Siga las reglas de seguridad que se enumeran en
2. Siga el procedimiento que se indica en
3.
Instale la GPU en los soportes verticales para tarjetas de
Pasos
1. Para instalar los soportes verticales para tarjetas de expansión de longitud completa 1A y 3A, realice lo siguiente:
a. Conecte el cable de la GPU a la tarjeta madre.
b. Sujete los puntos de contacto azules y alinee los orificios del soporte vertical para tarjetas de expansión con las guías en la tarjeta
madre del sistema.
c. Baje el soporte vertical para tarjetas de expansión en su lugar y presione los puntos de contacto hasta que el conector del soporte
encaje por completo en el conector de la tarjeta madre del sistema.
d. Ajuste los tornillos cautivos de los soportes verticales y del sistema, si los hay.
NOTA:
Los números de la imagen no muestran los pasos exactos. Los números son solo para la representación de la secuencia.

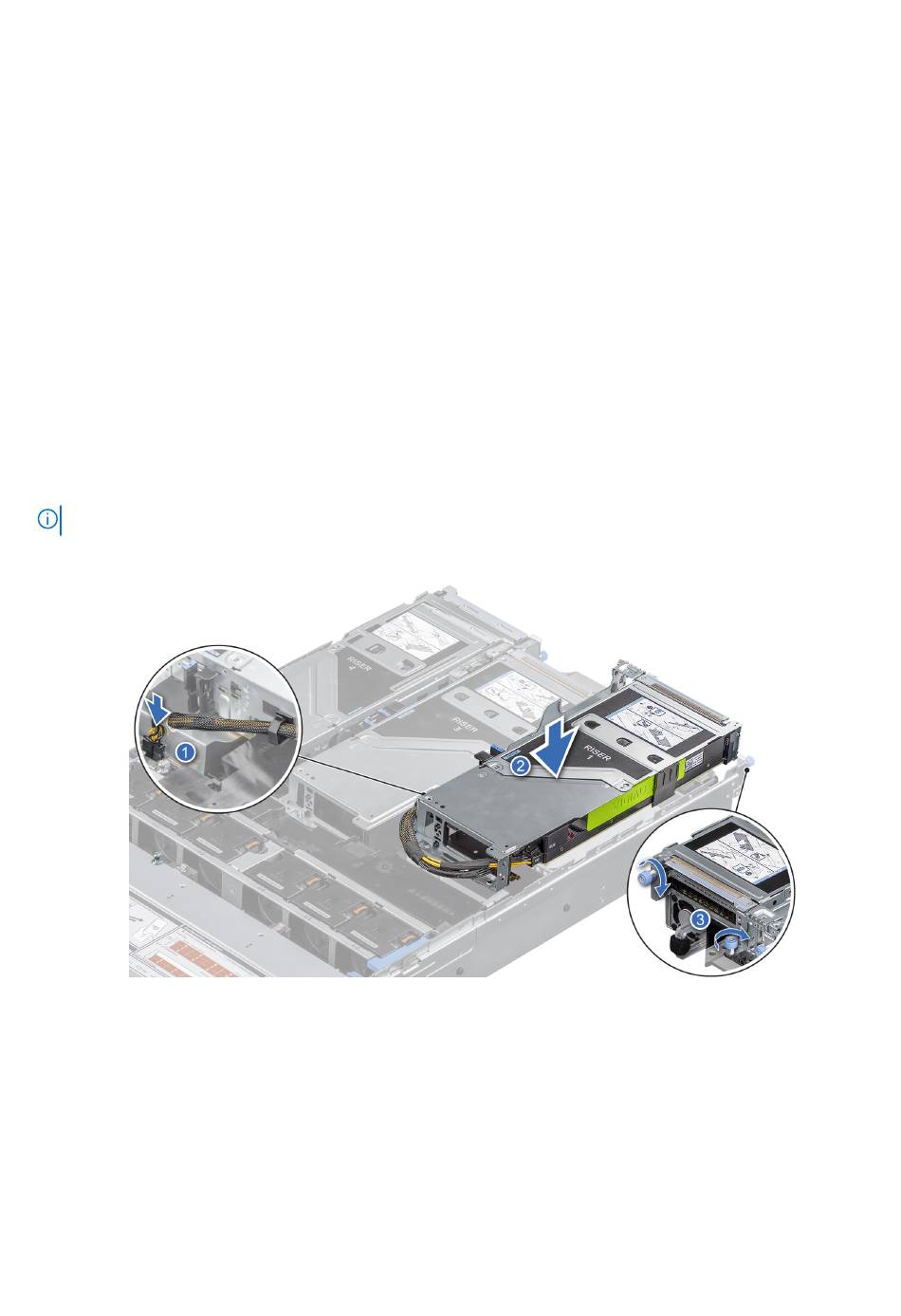

Ilustración 105. Instalación del soporte vertical para tarjetas de expansión (soporte vertical 1A)
170
Instalación y extracción de componentes del sistema
Instrucciones de
Antes de trabajar en el interior de su
expansión, si se quitó.
completa.
seguridad.
equipo.
