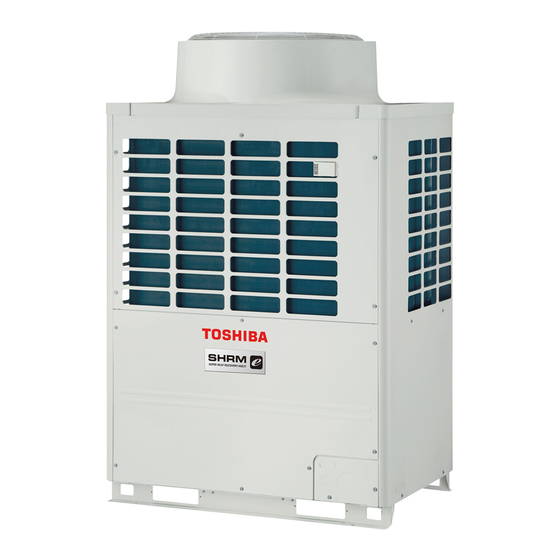

ACONDICIONADOR DE AIRE (TIPO MULTI)
Manual de instalación
Unidad exterior
Nombre del modelo:
MMY-MAP0806FT8P-E
MMY-MAP1006FT8P-E
MMY-MAP1206FT8P-E
MMY-MAP1406FT8P-E
MMY-MAP1606FT8P-E
MMY-MAP1806FT8P-E
MMY-MAP2006FT8P-E
MMY-MAP0806FT8JP-E
MMY-MAP1006FT8JP-E
MMY-MAP1206FT8JP-E
MMY-MAP1406FT8JP-E
MMY-MAP1606FT8JP-E
MMY-MAP1806FT8JP-E
MMY-MAP2006FT8JP-E
Para uso comercial
Español
Publicidad
Tabla de contenido
Manuales relacionados para Toshiba MMY-MAP0806FT8P-E
Resumen de contenidos para Toshiba MMY-MAP0806FT8P-E
- Página 1 ACONDICIONADOR DE AIRE (TIPO MULTI) Manual de instalación Unidad exterior Para uso comercial Nombre del modelo: MMY-MAP0806FT8P-E MMY-MAP1006FT8P-E MMY-MAP1206FT8P-E MMY-MAP1406FT8P-E MMY-MAP1606FT8P-E MMY-MAP1806FT8P-E MMY-MAP2006FT8P-E MMY-MAP0806FT8JP-E MMY-MAP1006FT8JP-E MMY-MAP1206FT8JP-E MMY-MAP1406FT8JP-E MMY-MAP1606FT8JP-E MMY-MAP1806FT8JP-E MMY-MAP2006FT8JP-E Español...
-
Página 2: Tabla De Contenido
CABLEADO ELÉCTRICO............23 Toshiba Carrier Corporation, o, de otro modo, habrá sido instruida en dichas operaciones por otra u otras personas que hayan recibido formación en la materia y que por tanto posean amplios conocimientos relativos a dichas... - Página 3 Indicaciones de advertencia en la unidad de aire acondicionado Definición del equipo de protección Cuando vaya a proceder al traslado, instalación, mantenimiento, reparación o retirada del aparato de aire acondicionado, utilice guantes protectores y ropa de trabajo de “seguridad”. Indicación de advertencia Descripción Además de este equipo protector habitual, utilice el equipo protector que se describe a continuación cuando...
-
Página 4: Precauciones De Seguridad
• Si utiliza productos que se venden por separado, asegúrese ponga un aviso para que nadie se acerque al lugar de trabajo. de utilizar sólo productos especificados por Toshiba. El uso Desde lo alto podrían caer piezas u otros objetos que causarían de productos no especificados puede provocar incendios, lesiones a las personas situadas debajo. - Página 5 • Este aparato está destinado a ser utilizado por usuarios expertos Instalación o formados en tiendas, industria ligera o para uso comercial por • Siga las instrucciones del manual de instalación para instalar parte de personas no expertas. el aparato de aire acondicionado. Si no se cumplen estas •...
- Página 6 – 5 – • Tras la instalación, asegúrese de que no existen fugas de gas • Use cables que cumplan con las especificaciones del manual de refrigerante. Si se produce una fuga de gas refrigerante en la instalación y las estipulaciones de las normas y leyes locales. habitación y hay una fuente de fuego próxima, como una cocina, El uso de cables que no cumplen con las especificaciones podría generarse gas nocivo.
-
Página 7: Recolocación
Prueba de funcionamiento • Si detecta que la rejilla del ventilador está dañada, no se dirija • Antes de utilizar el aparato de aire acondicionado después de a la unidad exterior, sino desconecte el disyuntor, y póngase completar el trabajo de instalación, verifique que la cubierta de la en contacto con una persona de mantenimiento cualificada (*1) caja de componentes eléctricos de la unidad interior y del panel para que la repare. -
Página 8: Instalación Del Aparato De Aire Acondicionado Con Nuevo Refrigerante
– 7 – ACCESORIOS PRECAUCIÓN Instalación del aparato de aire acondicionado con nuevo Cant. Nombre de la Diseño Función MAP080 MAP180 refrigerante pieza MAP120 MAP140 MAP160 MAP100 MAP200 • ESTE APARATO DE AIRE ACONDICIONADO INCORPORA EL Manual del (No olvide entregarlo a –... -
Página 9: Instalación Del Acondicionador De Aire Con Nuevo Refrigerante
INSTALACIÓN DEL ACONDICIONADOR DE AIRE CON NUEVO REFRIGERANTE Cant. Nombre de la Diseño Función MAP080 MAP180 Este acondicionador de aire adopta un nuevo tipo de refrigerante HFC (R410A) que no perjudica la capa pieza MAP120 MAP140 MAP160 MAP100 MAP200 de ozono. •... -
Página 10: Selección Del Lugar De Instalación
– 9 – SELECCIÓN DEL LUGAR DE INSTALACIÓN Espacio de instalación Deje espacio suficiente para el funcionamiento, la instalación y el mantenimiento. Previa aprobación del cliente, instale el acondicionador de aire en un lugar que se ajuste a las condiciones siguientes: Expulsión de aire •... -
Página 11: Transporte De La Unidad Exterior
TRANSPORTE DE LA UNIDAD EXTERIOR Combinación de unidades exteriores (* : FT8P-E, FT8JP-E) Nombre del modelo Unidad 1 Unidad 2 Unidad 3 MMY-MAP0806* MMY-MAP0806* PRECAUCIÓN MMY-MAP1006* MMY-MAP1006* MMY-MAP1206* MMY-MAP1206* Manipule la unidad exterior con cuidado, teniendo presente lo siguiente. •... -
Página 12: Instalación De La Unidad Exterior
– 11 – INSTALACIÓN DE LA UNIDAD EXTERIOR Centro de gravedad y peso Centro de gravedad de una unidad exterior ADVERTENCIA • Asegúrese de instalar la unidad en un lugar con capacidad suficiente para soportar su peso. Posición de los pernos Posición de los pernos Posición de los pernos Si no es suficientemente resistente, la unidad puede caer y producir lesiones. - Página 13 • Las posiciones de los pernos de anclaje son las siguientes: 5. Tenga cuidado con el arreglo de conexión de la unidad principal y las secundarias. Instale las unidades exteriores en orden de capacidad a partir de la de mayor capacidad. (A (Unidad principal) ≥ B ≥ C) 310 o 310 o Orificio continuo...
-
Página 14: Tubería Del Refrigerante
– 13 – TUBERÍA DEL REFRIGERANTE <Conexión vertical de junta de gas de succión> Figura 5 ADVERTENCIA Incorrecto • Si durante la instalación se produce una fuga de refrigerante, ventile el ambiente. Unidad Unidad Si el gas refrigerante liberado durante la fuga entra en contacto con fuego, pueden generarse gases tóxicos. principal A secundaria B •... - Página 15 Margen de proyección del tubo de cobre abocinado: B (Unidad: mm) REQUISITOS • Para trabajo de soldadura de los tubos de refrigerante, asegúrese de utilizar gas nitrógeno para evitar la Cuando se utiliza Cuando se utiliza Diámetro exterior del oxidación en el interior de los tubos; de lo contrario el ciclo de refrigeración podría obstruirse debido a los una herramienta una herramienta tubo de cobre...
- Página 16 – 15 – Tamaño de acoplamiento del tubo soldado Tabla 1 Clasificación Código de capacidad Sección conectada de capacidad Equivalente a de unidades Tamaño externo Tamaño interno Equivalente a HP capacidad interiores *005 1,25 (Unidad: mm) Sección conectada Diámetro exterior Tamaño externo Tamaño interno Profundidad...
- Página 17 Unidad Unidad Unidad principal A secundaria B secundaria C (8) Terminal de bifurcación Unidad (7) Junta de bifurcación en forma de Y exterior Tubos de (4)*2 medición Ø9,5 (10) (10) Tubo de líquido Tubo de gas del Sólo Sólo lado de descarga refrigeración refrigeración Tubo de gas del...
- Página 18 – 17 – Elección del tamaño de los tubos N.º Título Pieza utilizada Elección del tamaño de los tubos Observaciones Sección de Clasificación Equivalente a Lado de Lado de N.º Título Pieza utilizada Elección del tamaño de los tubos Observaciones bifurcación de Longitud de tubería terminales...
-
Página 19: Longitud Permitida De Los Tubos De Refrigerante Y Diferencia De Altura Permitida Entre Las Unidades
Longitud permitida de los tubos de refrigerante y diferencia de Restricción del sistema altura permitida entre las unidades Combinación de unidades exteriores Hasta 3 unidades Capacidad total de las unidades exteriores Hasta 54HP Conexión de unidades interiores Hasta 64 unidades (*1) Unidad exterior Capacidad total de las unidades interiores H2 ≤... -
Página 20: Longitud Y Diferencia De Altura Permitidas Para La Tubería De Refrigerante (*6)
– 19 – Longitud y diferencia de altura permitidas para la tubería de refrigerante *11: ampliación hasta 90 m es posible con las condiciones a continuacion - Temperatura exterior Refrigeración : 10°C a 46°C (temperatura de bulbo seco). (*6) Calefacción : -5°C a 15°C (temperatura de bulbo húmedo). -
Página 21: Secado Al Vacío
Capaz de detectar una fuga grave Secado al vacío 1. Aplique 0,3MPa (3,0kg/cm²G) de presión durante 5 minutos o más. 2. Aplique 1,5MPa (15kg/cm²G) de presión durante 5 minutos o más. • Asegúrese de utilizar una bomba de vacío con función de prevención de contracorriente para que el aceite de la bomba no ingrese a las tuberías de los acondicionadores de aire. -
Página 22: Cómo Añadir Refrigerante
– 21 – Cómo añadir refrigerante Tabla 2 Nombre de Combinación de unidad exterior Corrección de Después de terminar de purgar el aire, cambie la bomba de vacío por un recipiente de refrigerante y comience la Equivalente modelo de MMY- refrigerante carga adicional de refrigerante. -
Página 23: Apertura Completa De La Válvula
Apertura completa de la válvula Etiqueta de F-GAS Abra completamente las válvulas de la unidad exterior. Este producto contiene gases fluorados de efecto invernadero. • Nombre químico del gas R410A MAP120 • Potencial del gas sobre el calentamiento global (GWP en sus siglas en inglés) 2088 (ex.R410A ref.AR4) MAP140 MAP080... -
Página 24: Aislamiento Térmico Para El Tubo
– 23 – CABLEADO ELÉCTRICO Aislamiento térmico para el tubo • Aplique separadamente aislante térmico al tubo en los lados de líquido, de gas y de medición. ADVERTENCIA • Asegúrese de utilizar un aislante térmico que soporte 120ºC o más para los tubos del lado de gas. La instalación del aparato debe realizarse en conformidad con las normas nacionales de cableado. -
Página 25: Selección Del Cableado De Alimentación
Selección del cableado de alimentación Especificaciones del cableado de comunicación • Seleccione el cableado de suministro de alimentación entre las especificaciones siguientes: Cable de 5 hilos, de conformidad con el Plano H07 RN-F o 60245 IEC 66. Diseño del cableado de comunicación •... - Página 26 – 25 – Restricción de cableado de control • El cableado de comunicación y el cableado de control central utilizan cables de doble núcleo sin polaridad. Para evitar problemas por ruidos, utilice cables blindados de doble núcleo. Asegúrese de observar las normas de las siguientes tablas acerca del tamaño y longitud del cableado de •...
-
Página 27: Control En Grupo Mediante Un Control Remoto
Control en grupo mediante un control remoto Grupo control de múltiples unidades interiores (8 unidades) a través de uno o dos interruptores en el mando a distancia Bloque de terminales de la fuente Unidad interior de alimentación Nº 1 Nº... -
Página 28: Conexión De Los Cables De Comunicación
Ssc en el punto de interconexión sea mayor que la suma de las Ssc mínimas requeridas por todos los equipos que se conectarán en el punto de interconexión. Ssc (*1) : Modelo Ssc (kW) MMY-MAP0806FT8P-E 1355 MMY-MAP0806FT8JP-E MMY-MAP1006FT8P-E 1654... -
Página 29: Configuración De Direcciones
CONFIGURACIÓN DE DIRECCIONES Procedimiento de configuración de direcciones 1 Encienda primero las unidades interiores, después, las unidades exteriores. En esta unidad, es necesario configurar las direcciones de las unidades interiores antes del funcionamiento. Configure las direcciones mediante los siguientes pasos. Aproximadamente un minuto después de encenderlas, confirme si la pantalla de 7 segmentos en el panel de circuitos impresos de la interfaz de la unidad exterior principal indica PRECAUCIÓN... - Página 30 – 29 – Procedimiento de configuración de direcciones 2 SW13 SW14 Dirección de línea (sistema) Configure una dirección de sistema para cada sistema mediante SW13 y 14 en el panel de ― ― ― circuitos impresos de la interfaz en la unidad exterior principal de cada sistema.
- Página 31 Configuración de interruptores (ejemplo de configuración cuando se controlan Conecte los conectores de relé entre los terminales [U1, U2] y [U3, U4] de la unidad exterior centralmente 2 o más líneas de refrigeración) principal de cada línea de refrigeración. Unidades exteriores (configuración manual) *Los elementos en negrita deben configurarse manualmente.
-
Página 32: Configuración Manual De Direcciones Mediante El Control Remoto
– 31 – <Dirección de línea (sistema)> NOTA PRECAUCIÓN 1. No utilice números de dirección 29 o 30 cuando Pulse los botones TEMP. Conexión del conector de relé configure direcciones de sistema mediante el repetidamente para configurar CODE No. Nunca conecte los conectores de relé entre los terminales [U1, U2] y [U3, U4] de la unidad exterior principal antes control remoto. -
Página 33: Confirmación De Los Números Y Posiciones De Las Unidades Interiores
Con el control remoto, Para encontrar la posición de una unidad Cambio de la dirección de interior a partir de su dirección confirme las direcciones de unidad interior mediante el CODE No. DATA SETTING UNIT No. las unidades interiores y su control remoto ... - Página 34 – 33 – Restablecimiento de la Para cambiar todas las direcciones de las Pulse el botón (lado izquierdo del Pulse el botón unidades interiores mediante un control dirección botón) repetidamente para seleccionar • La dirección de una de las unidades interiores remoto con cable indistinto.
-
Página 35: Precauciones Relacionadas Con La Conexión De La Unidad Interior
Configurar al conectar Unidad de tipo de puerto único FS Control remoto Tubería central unidades interiores a unidad Unidad de tipo de puerto único FS Tubería FS (selector de flujo) Unidad Unidad Unidad *1: El método de configuración Unidad secundaria Unidad secundaria principal principal... - Página 36 – 35 – Cómo configurar CODE No. [ 14 ] [ Ejemplo de configuración ] <En caso de conectar una operación de grupo de En el caso de FE/FD con ajuste unidades interiores> Es necesario configurar la dirección del grupo en el [ 0E ] : Configuración de grupo Unidad de tipo de puerto FS único caso del grupo de control.
-
Página 37: Cómo Configurar La Unidad Interior De Sólo Frío
CÓMO CONFIGURAR LA UNIDAD INTERIOR <En caso de conectar una operación de grupo de <Ejemplos de conexión incorrectos> unidades interiores y dos unidades interiores> Incorrecto DE SÓLO FRÍO Unidad de tipo de puerto FS único Unidad de tipo de puerto FS único Tubería Unidad de tipo de Al definir una unidad interior específica como unidad... -
Página 38: Prueba De Funcionamiento
– 37 – PRUEBA DE 2, 4 Una vez haya finalizado la configuración, TEMP. ON / OFF pulse el botón FUNCIONAMIENTO (La configuración se guarda.) TIMER SET Pulse el botón para eliminar las indicaciones TIME en pantalla y volver al estado de parada normal. Antes de la prueba de FILTER RESET TEST... - Página 39 Cuando se realiza una prueba <Prueba de corrección> NOTA de funcionamiento mediante el Comienzo de la operación • El modo de funcionamiento es el configurado en el panel de circuitos impresos de la control remoto de la unidad interior objetivo. Ajuste los interruptores giratorios del panel de circuitos impresos de la interfaz de la unidad •...
-
Página 40: Resolución De Problemas
– 39 – RESOLUCIÓN DE PROBLEMAS Código de comprobación Indicación en la pantalla de 7 segmentos de la unidad exterior Nombre del código de comprobación Además de CODE No. en el control remoto de la unidad interior, puede diagnosticar el tipo de fallo de una unidad Código auxiliar exterior comprobando la pantalla de 7 segmentos del panel de circuitos impresos de la interfaz. -
Página 41: Tarjeta De La Máquina Y Libro De Registro
TARJETA DE LA MÁQUINA Y LIBRO DE Código de comprobación Indicación en la pantalla de 7 segmentos de la unidad exterior Nombre del código de comprobación REGISTRO Código auxiliar — Error TD1 en la temperatura de descarga Tarjeta de la máquina 01: Compresor 1 Funcionamiento del sistema de interruptor de alta 02: Compresor 2... -
Página 42: Importante
– 41 – ADVERTENCIA SOBRE FUGAS DE REFRIGERANTE Comprobación del límite de concentración Importante El ambiente donde se instale el acondicionador de aire NOTA 2: necesita un diseño para que, en caso de una fuga de Los estándares para el volumen mínimo del ambiente gas refrigerante, su concentración no exceda un límite son los siguientes. - Página 43 144 / 9 Moo 5, Bangkadi Industrial Park, Tivanon Road, Tambol Bangkadi, Amphur Muang, Pathumthani 12000, Thailand 1117701099-5...
