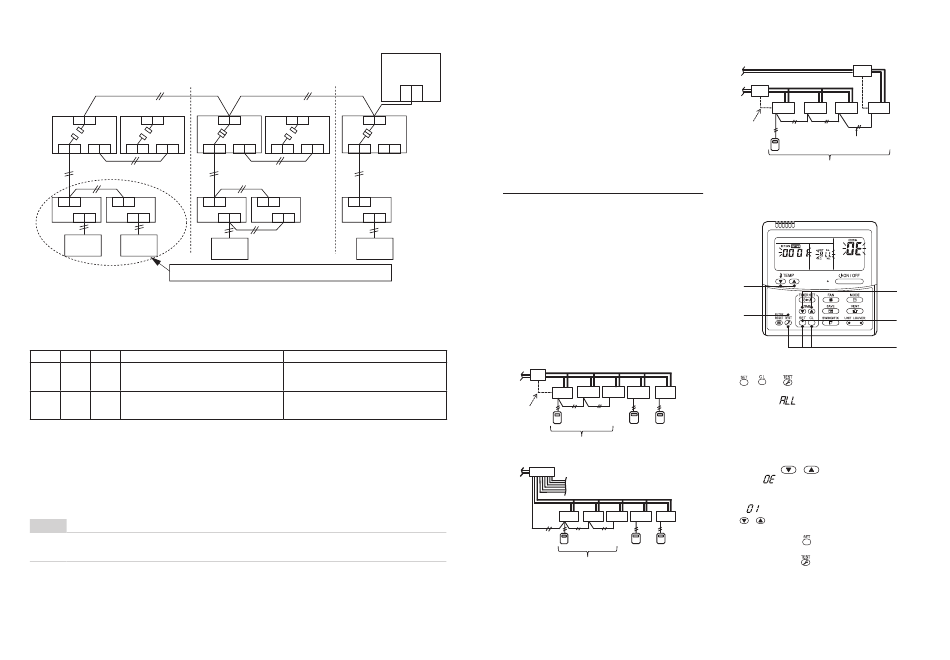

Precauciones Relacionadas Con La Conexión De La Unidad Interior - Toshiba MMY-MAP0806FT8P-E Manual De Instalación

Unidad
Unidad secundaria
principal
U3 U4 U3 U4
U1 U2 U5 U6 U1 U2 U5 U6
U1 U2 U1 U2
A B A B
Mando a Mando a
distancia distancia
Unidades interiores cuyas direcciones serán inicializadas
2
Encienda las unidades interiores y exteriores de la línea de refrigeración cuyas direcciones
desea inicializar. Aproximadamente un minuto después de encenderlas, confirme si la pantalla
de 7 segmentos en el panel de circuitos impresos de la interfaz de la unidad exterior principal
indica "U.1.- - -" y opere el panel de circuitos impresos de la interfaz de la unidad exterior
principal de la línea de refrigeración de la siguiente forma.
SW01 SW02 SW03
Confirme si la pantalla de 7 segmentos muestra
2 1 2 "A.d.buS" y coloque SW04 en ON durante más de
cinco segundos.
Confirme si la pantalla de 7 segmentos muestra
2 2 2 "A.d.nEt" y coloque SW04 en ON durante más de
cinco segundos.
3
Confirme si la pantalla de 7 segmentos muestra "A.d.c.L." y ajuste SW01, SW02 y SW03 a 1, 1, 1
respectivamente.
4
Después de un momento, "U.1.L08" aparece en la pantalla de 7 segmentos si se ha completado
exitosamente el borrado de las direcciones.
Si la pantalla de 7 segmentos indica "A.d.n.G.", la unidad exterior puede estar aún conectada
a otras líneas de refrigeración. Compruebe la conexión de los conectores de relé entre [U1,
U2] y [U3, U4].
NOTA
Tenga cuidado y realice correctamente el procedimiento anterior; de lo contrario, se pueden borrar también las
direcciones de otras líneas de refrigeración.
5
Después de borrar las direcciones, configúrelas nuevamente.
67-ES
Unidad Unidad
Unidad secundaria
principal principal
U3 U4 U3 U4 U3 U4
U1 U2 U5 U6 U1 U2 U5 U6 U1 U2
U1 U2 U1 U2 U1 U2
A B A B A B
Mando a Mando a
distancia distancia
SW04 Direcciones que pueden borrarse
Configuración de sistema/unidad interior/grupo
Dirección de control central
 Configurar al conectar
Control remoto
central
unidades interiores a unidad
FS (selector de flujo)
U1 U2
U3 U4
*1: El método de configuración
de unidad de tipo de puerto
FS único (modelo largo de
tubería) es el mismo que
U5 U6
una bifurcación de la unidad
de puerto múltiple FS.
 Precauciones relacionadas con
la conexión de la unidad interior
• Al conectar las unidades interiores a una unidad
de tipo FS de puerto único y una bifurcación de
la unidad tipo puerto múltiple FS, es necesario
establecer el nº de código.
Asegúrese de configurar el CODE No. después de
configurar la dirección.
• Al conectar las unidades interiores a una unidad
de tipo FS de puerto único y una bifurcación
de la unidad del tipo de puerto múltiple FS, es
posible conectar con múltiples grupos y conectar
individualmetne.
Unidad de tipo de puerto único FS
Cableado de
control entre las
unidades interior
y unidad FS
(Dentro de 15 m)
Unidad de tipo de puerto FS múltiple (*1)
– 34 –
Unidad de tipo de puerto único FS
Cableado de
control entre las
unidades interior
y unidad FS
 Cómo configurar CODE No. [ 0E ]
Es necesario configurar en caso de grupo de control.
2
5
1
Tubería
Unidad interior
Mando a distancia
Control en grupo
2
3
Tubería
Unidad
interior 4
Mando a distancia
5
Control en grupo
Unidad de tipo de puerto único FS
Tubería
Tubería
Unidad interior
Incorrecto
Mando a distancia
Control en grupo
.
3
4
1
Pulse y mantenga presionado los botones
, , y al mismo tiempo durante más
de 4 segundos.
• Aparece en la ventana indicadora del n°
de unidad (UNIT No.).
• En este instante, se activan los ventiladores de
todas las unidades interiores del mismo grupo
de control.
Utilizando los botones de temperatura de
consigna / , seleccione el CODE
No. " ".
Cambie los datos ajustados (SET DATA) a
" " con los botones del temporizador
/ .
Pulse el botón .
Pulse el botón . El proceso de
configuración ha terminado.
ES
