Acoplamientos Falk Steelflex
(Página 4 de 6)

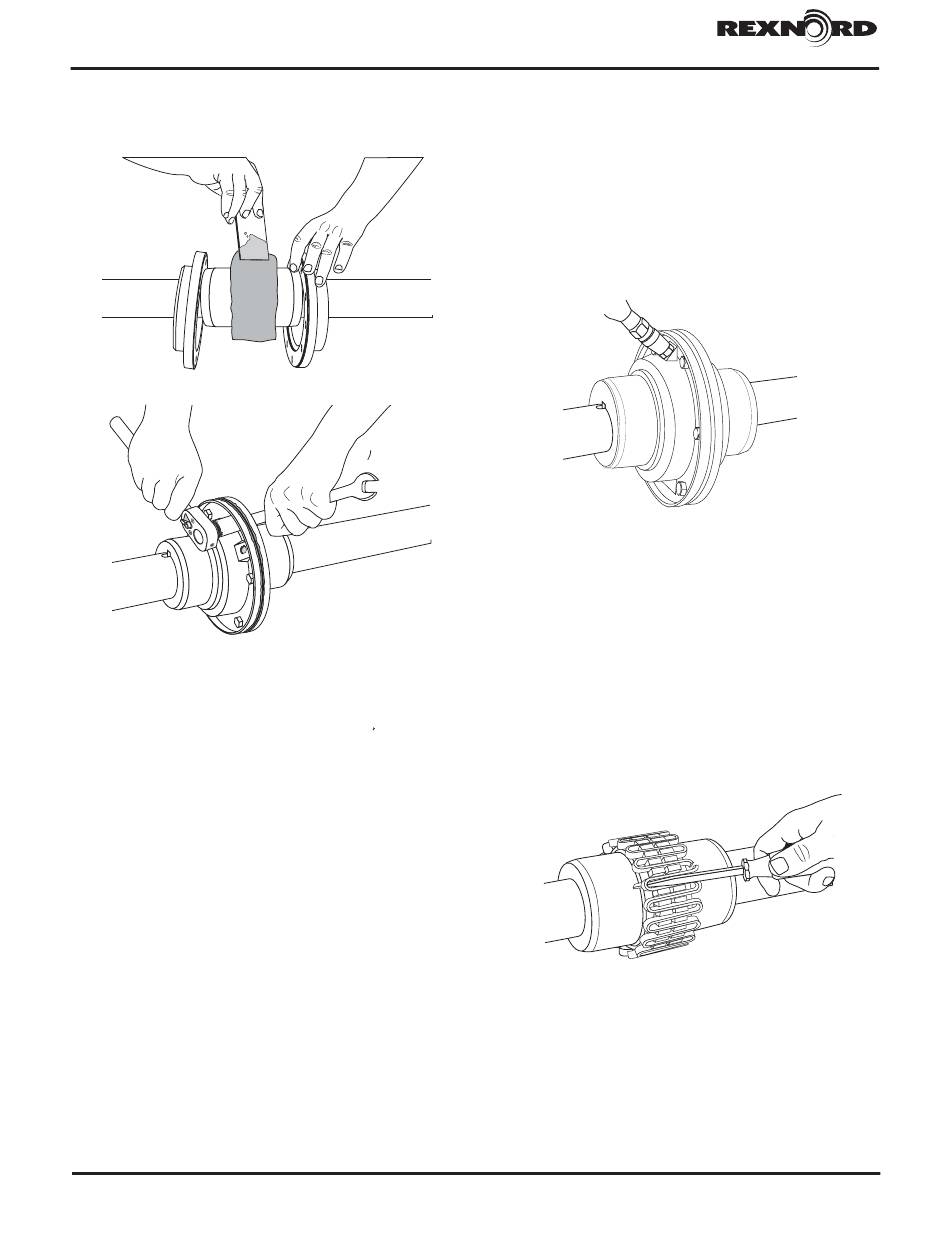

5 – Aplicación de grasa y ensamble de las
cubiertas
Aplique tanto lubricante como sea posible en el espacio
en medio y alrededor de la rejilla y limpie el exceso para
dejarlo al ras con la parte superior de la rejilla. Asegúrese
de retirar los tapones de lubricación para facilitar el en-
samble de la cubierta. Deslice las mitades de la cubierta
con los sellos en los cubos y colóquelas con los orificios
de lubricación a 180° de separación (9° de separación en
los tamaños 1150 a 1170). Alinee la cubierta y los orificios
de perno del empaque y fijélos con sujetadores apretán-
dolos al torque especificado en la Tabla 1. PRECAUCIÓN:
Asegúrese de que los tapones de lubricación están insta-
lados antes de hacer funcionar la unidad.
Mantenimiento anual
Para condiciones operativas inusuales o extremas,
verifique el acoplamiento con mayor frecuencia.
1. Verifique la alineación según los pasos en la página 3.
Si se exceden los límites máximos de desalineación
operativa, vuelva a alinear el acoplamiento según los
límites de instalación recomendados. Vea la Tabla 1
para consultar los límites de alineación de la instalación
y la operación.
2. Verifique el torque de apriete de todos los sujetadores.
428-210-S
Marzo de 2014
Sustituye a 03-03
•
Instalación y mantenimiento
•
Tipo T20
Tamaños 1020 – 1170 y 20 – 170
3. Inspeccione el anillo del sello y el empaque para
determinar si deben reemplazarse. Si hay fugas de
grasa, reemplácelos.
4. Cuando se le da mantenimiento al equipo conectado,
desarme el acoplamiento e inspeccione si hay piezas
desgastadas. Reemplace las piezas desgastadas.
Limpie la grasa del acoplamiento y vuelva a engrasarlo
con grasa nueva. Instale el acoplamiento usando un
nuevo empaque como se indica en este manual.
Lubricación periódica
La frecuencia de lubricación requerida se relaciona
directamente con el tipo de lubricante elegido y las
condiciones operativas. Los acoplamientos Steelflex
lubricados con grasas de uso general para acoplamientos
deben volverse a lubricar cada año. El uso de la grasa de
larga duración (LTG) Falk permitirá que los intervalos de
relubricación se alarguen a más de cinco años. Cuando
vuelva a lubricar, retire ambos tapones de lubricación e
inserte la conexión de lubricación. Llene con el lubricante
recomendado hasta que aparezca un exceso de grasa en
el barreno opuesto. PRECAUCIÓN: Asegúrese de volver a
colocar todos los tapones después de lubricar.
Desensamble del acoplamiento y remoción
de la rejilla
Cuando sea necesario desconectar el acoplamiento, retire
las mitades de la cubierta y la rejilla. Se necesita una
varilla redonda o un destornillador que pueda introducirse
en los extremos del asa abierta de la rejilla. Empiece en
el extremo abierto de la sección de la rejilla e inserte la
varilla o destornillador en los extremos del asa. Use los
dientes adyacentes a cada asa como un fulcro y luego
retire la rejilla de manera radial en pasos uniformes y
graduales avanzando alternativamente de lado a lado.
5555 S. Moorland Rd., New Berlin, WI 53151-7953
Teléfono: 262-796-4060 Fax: 262-796-4064 www.rexnord.com
