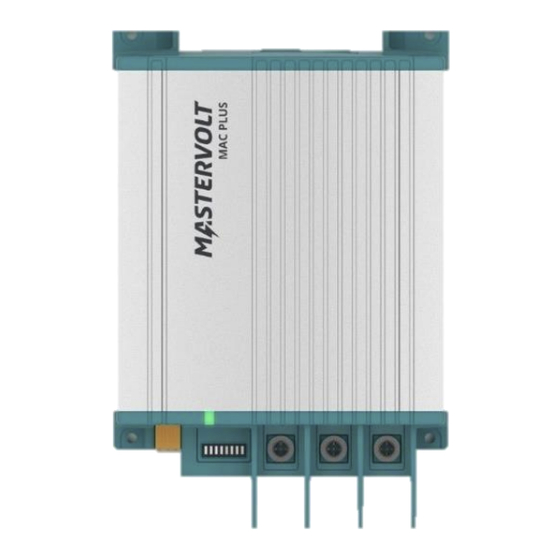

Mastervolt Mac Plus 12/12-50 Manual Del Usuario Y De Instalación
Ocultar thumbs
Ver también para Mac Plus 12/12-50:
- Manual del usuario (36 páginas) ,
- Manual del usuario y de instalación (32 páginas)
Manuales relacionados para Mastervolt Mac Plus 12/12-50
Resumen de contenidos para Mastervolt Mac Plus 12/12-50
- Página 1 Mac Plus CARGADOR DE CC-CC 12/12-50, 12/24-30, 24/12-50, 24/24-30 MANUAL DEL USUARIO Y DE INSTALACIÓN 10000013593/01 www.mastervolt.com...
-
Página 2: Tabla De Contenido
Mac Plus – Manual del Usuario y de Instalación ÍNDICE 1. INSTRUCCIONES IMPORTANTES DE SEGURIDAD ............3 General ..........................3 Gases explosivos ........................ 4 Advertencias relativas al uso de baterías ................4 Advertencia en relación con las aplicaciones de soporte vital ..........5 2. -
Página 3: Instrucciones Importantes De Seguridad
El uso de piezas de repuesto o de accesorios no recomendados ni vendidos por Mastervolt puede causar riesgo de incendio, choque eléctrico o lesiones personales. El Mac Plus se ha diseñado para estar conectado permanentemente a un sistema eléctrico de CC. -
Página 4: Gases Explosivos
Mac Plus – Manual del Usuario y de Instalación Para reducir el riesgo de choque eléctrico, desconecte el Mac Plus de los sistemas eléctricos de CC antes de realizar tareas de limpieza o mantenimiento. Si se apagan los interruptores no se reduce el riesgo. Este dispositivo no debe ser utilizado por niños ni personas con capacidades físicas, sensoriales o mentales reducidas, o sin experiencia ni conocimientos, a no ser que estén supervisadas o hayan recibido instrucciones. -
Página 5: Advertencia En Relación Con Las Aplicaciones De Soporte Vital
Además, el fabricante debe comprometerse a indemnizar y exonerar a Advanced Systems Group ante cualquier reclamación derivada del uso de piezas Mastervolt para equipos de soporte vital. -
Página 6: Información General
Mac Plus – Manual del Usuario y de Instalación 2. INFORMACIÓN GENERAL Responsabilidad Advanced Systems Group rechaza toda responsabilidad por: • Daños indirectos derivados del uso del Mac Plus. • Posibles errores del manual incluido y las consecuencias que se deriven de ellos. •... -
Página 7: Cómo Reciclar De Forma Correcta Este Producto
Mac Plus – Manual del Usuario y de Instalación Cómo reciclar de forma correcta este producto Este producto se ha diseñado y fabricado con materiales y componentes de alta calidad que se pueden reciclar y reutilizar. Infórmese acerca del sistema de recogida selectiva local para aparatos eléctricos y electrónicos. -
Página 8: Descripción De Producto
Mac Plus – Manual del Usuario y de Instalación 3. DESCRIPCIÓN DE PRODUCTO El cargador Mac Plus convierte tensión (de batería) de CC en una tensión de CC regulada. Se puede utilizar como: • cargador de batería en tres pasos; o •... -
Página 9: Panel Frontal
Mac Plus – Manual del Usuario y de Instalación Panel frontal Panel frontal 1 Led de estado 2 Salida + 3 Tierra 4 Entrada + 5 MasterBus (x2) 6 Comnutador DIP 7 Conector de accesorios Pin 1: Entrada + del sensor de tensión de batería Pin 2: Entrada - del sensor de tensión de batería Pin 3: no se utiliza Pin 4: entrada remota... -
Página 10: Instrucciones De Instalación
Mac Plus – Manual del Usuario y de Instalación 4. INSTRUCCIONES DE INSTALACIÓN Pasos de instalación: Coloque y monte el Mac Plus, consulte el capítulo 5 Conecte el Mac Plus, consulte el capítulo 6 Configure el Mac Plus, consulte el capítulo 10 ¡PRECAUCIÓN! Lea todo el manual antes de instalar el Mac Plus. -
Página 11: Colocación Y Montaje
Mac Plus – Manual del Usuario y de Instalación 5. COLOCACIÓN Y MONTAJE Instale el Mac Plus con cuatro tornillos M5 (3/16") en una superficie plana y firme. -
Página 12: Conexión
Mac Plus – Manual del Usuario y de Instalación 6. CONEXIÓN • Consulte el plano de instalación A para el uso del Mac Plus como cargador de batería. • Consulte el plano de instalación B para ver el Mac Plus como fuente de alimentación directa. •... -
Página 13: Entrada Remota
7) o mediante MasterBus (consulte los capítulos 9 y 10). Sensor de temperatura de batería (incluido) Al instalar el sensor de temperatura de Mastervolt, las tensiones de carga se adaptan automáticamente a los cambios de temperatura. Cuando la temperatura de la batería es baja, aumenta la... -
Página 14: Configuración - Conmutadores Dip
Mac Plus – Manual del Usuario y de Instalación 7. CONFIGURACIÓN – CONMUTADORES DIP Se pueden realizar ajustes en el Mac Plus de las siguientes dos maneras: • Mediante los conmutadores DIP; • A través de la red MasterBus (con un panel de control remoto o un PC con el software MasterAdjust conectado mediante una interfaz USB);... - Página 15 Constant voltaje 13,25 V* * Para un cargador de 24 V, multiplique las tensiones por dos. Nota: Nota: las especificaciones de carga siguientes son para las baterías Mastervolt. Las especificaciones para la composición química de otros fabricantes pueden variar. Si...
- Página 16 Mac Plus – Manual del Usuario y de Instalación conecta baterías de otros fabricantes, asegúrese de cumplir con sus recomendaciones. Es posible realizar ajustes individuales si en la configuración se selecciona el tipo de batería «Definido por el usuario». Las baterías definidas por el usuario solo se pueden configurar con un control remoto en una red MasterBus, consulte los capítulos 9 y 10.
-
Página 17: Funcionamiento
Mac Plus – Manual del Usuario y de Instalación 8. FUNCIONAMIENTO Modos de funcionamiento del cargador Modo Explicación Cargando El Mac Plus está en modo Cargando cuando cumple las condiciones de encendido del cargador (consulte la configuración del conmutador DIP / MasterBus) Standby El Mac Plus está... -
Página 18: Masterbus
Para la monitorización y el control centrales de los dispositivos conectados, Mastervolt ofrece una amplia gama de paneles que muestran la información de estado completa de su sistema eléctrico, de un vistazo y con solo pulsar un botón. Visite www.mastervolt.com para ver todas las opciones disponibles. - Página 19 1 alimenta/3 no alimentan. Distribuya los dispositivos de alimentación por toda la red. No realice redes en anillo. No realice conexiones en T en la red. Para obtener información adicional sobre las redes, póngase en contacto con su proveedor de Mastervolt.
-
Página 20: Masterbus En El Mac Plus
Mac Plus – Manual del Usuario y de Instalación 10. MASTERBUS EN EL Mac Plus Monitorización Predeter Intervalo Valor Significado minado ajustable Estado Muestra el modo de funcionamiento actual: Estado (solo lectura) Standby / Cargando / Alarma / Desactivado Estado actual del algoritmo de carga: Estado Desactivado / Bulk / Absorción / (solo lectura) -
Página 21: Alarma
Mac Plus – Manual del Usuario y de Instalación Alarma Valor Significado Temperatura alta La temperatura interna es demasiado alta Temp. bat. Alta La temperatura de la batería es demasiado alta (> 55 ºC [131 ºF]) Temp. bat. Bajo La temperatura de la batería es demasiado baja (< -20 ºC [-4 ºF]) Entr. - Página 22 Mac Plus – Manual del Usuario y de Instalación Ajuste de Intervalo Valor Significado fábrica ajustable Activar cargador Habilitado: los umbrales de tensión Enabled de entrada están activos Enabled (Habilitado), Activada (Habilitado) Disabled Deshabilitado: los umbrales de (Deshabilitado) tensión de entrada no están activos Activado 12,50 / Habilitar tensión de entrada...
- Página 23 Mac Plus – Manual del Usuario y de Instalación Ajuste de Intervalo Valor Significado fábrica ajustable Shunt Selección del dispositivo Shunt al que el Mac Plus está conectado. Puede ser un MasterShunt (MSH) o una batería Shunt device No connection MLI-Ultra (BAT).
-
Página 24: Eventos
Mac Plus – Manual del Usuario y de Instalación Ajuste de Intervalo Valor Significado fábrica ajustable Entrada Alarma de tensión de entrada alta 16,00 / Alrm alto activ. 8-16 / 16-32 V activada 32,00 V Alrm alto desact Alarma de tensión de entrada alta 15,50 / 8-16 / 16-32 V desactivada... - Página 25 Mac Plus – Manual del Usuario y de Instalación Campo Descripción Valor Event x source Selecciona un evento que dispara una acción, por Consulte la lista ejemplo, relé abierto. Orígenes de eventos Event x target Selecciona el dispositivo que debe actuar, por Los destinos seleccionables ejemplo, el cargador.
- Página 26 Mac Plus – Manual del Usuario y de Instalación Si el Mac Plus está configurado como destino de eventos desde otro dispositivo, este dispositivo puede iniciar un comando de evento y una acción de evento que debe realizar el Mac Plus. Comando de evento Descripción Standby...
-
Página 27: Resolución De Problemas
Mac Plus – Manual del Usuario y de Instalación 11. RESOLUCIÓN DE PROBLEMAS Avería Posible causa Qué debe hacer No hay tensión de No hay entrada de CC Inspeccione el cableado de CC salida ni corriente Tensión de entrada de Compruebe la tensión de entrada;... - Página 28 Mac Plus – Manual del Usuario y de Instalación Avería Posible causa Qué debe hacer Baterías demasiado Batería defectuosa Revise la batería y reemplácela en caso calientes; emisión (cortocircuito en una necesario. de gases celda) Temperatura de batería Use el sensor de temperatura de batería. demasiado alta Tensión de carga Compruebe los ajustes...
-
Página 29: Datos Técnicos
Detección de inversión de Sí, con fusible interno, no sustituible polaridad Característica de carga Algoritmo Mastervolt en tres pasos de batería Tipos de batería Flooded (Líquidas), Li-Ion (Iones de litio), Gel, AGM, Spiral (Espiral), Tracción NiCad, Constant voltaje, User defined (Definido por el usuario) Especificaciones generales Aislamiento galvánico... -
Página 30: Ajustes De La Batería
Mac Plus – Manual del Usuario y de Instalación Clasificación IP IP23 Entrada y salida de conexión Terminal de tornillo M8, sección de hilo 10-50 mm Conectividad MasterBus Sí (sin potencia) Sensor de temperatura de batería Sí, incluido Sensor de tensión de batería Sí, sensor incluido Control remoto Sí... -
Página 31: Características
Mac Plus – Manual del Usuario y de Instalación Características Características de carga típicas (en 25 °C / 77 °F). Para un cargador de 24 V, multiplique las tensiones por dos. - Página 32 T: +31 (0) 20 34 22 100 T: +1 800 307 6702, Option 2 T: +64 9 415 7261 Option 3 E: ts.emea@OneASG.com E: tsusa@mastervolt.com E: technical.apac@powerprodllc.com Oficina & dirección de envío Oficina & dirección de envoi Oficina & dirección de envoi...
