- Página 2 Prólogo Guía de la documentación del ET 200SP SIMATIC Descripción del producto Conexión ET 200SP Módulo de salidas digitales RQ Parámetros/espacio de 4x120VDC-230VAC/5A NO ST direcciones (6ES7132-6HD01-0BB1) Alarmas/avisos de diagnóstico Manual de producto Datos técnicos Juego de datos de parámetros 06/2020 A5E03576779-AG...
-
Página 3: Personal Cualificado
Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma... -
Página 4: Prólogo
Prólogo Finalidad de la documentación El presente manual de producto complementa el manual de sistema Sistema de periferia descentralizada ET 200SP (http://support.automation.siemens.com/WW/view/es/58649293). En dicho manual de sistema se describen las funciones que afectan de forma general al sistema. La información contenida en el presente manual de producto y en los manuales de sistema y de funciones permite poner en marcha el sistema. -
Página 5: Información De Seguridad
Para obtener información adicional sobre las medidas de seguridad industrial que podrían ser implementadas, por favor visite (https://www.siemens.com/industrialsecurity). Los productos y las soluciones de Siemens están sometidos a un desarrollo constante con el fin de hacerlos más seguros. Siemens recomienda expresamente realizar actualizaciones en cuanto estén disponibles y utilizar únicamente las últimas versiones de los productos. -
Página 6: Tabla De Contenido
Índice Prólogo ..............................3 Guía de la documentación del ET 200SP ....................6 Descripción del producto ........................8 Características ........................8 Conexión .............................. 10 Esquema eléctrico y esquema de principio ................. 10 Parámetros/espacio de direcciones ..................... 13 Parámetros ........................13 Explicación de los parámetros .................... -
Página 7: Guía De La Documentación Del Et 200Sp
Guía de la documentación del ET 200SP La documentación del sistema de periferia descentralizada SIMATIC ET 200SP se divide en tres partes. Esta división permite acceder directamente al contenido deseado. Información básica En el manual de sistema se describen detalladamente la configuración, el montaje, el cableado y la puesta en marcha del sistema de periferia descentralizada SIMATICET 200SP. -
Página 8: Información General
Para usar todas las funciones de "mySupport" es necesario registrarse una sola vez. Encontrará "mySupport" en Internet (https://support.industry.siemens.com/My/ww/es). Ejemplos de aplicación Los ejemplos de aplicación le asisten con diferentes herramientas y ejemplos a la hora de resolver las tareas de automatización. -
Página 9: Descripción Del Producto

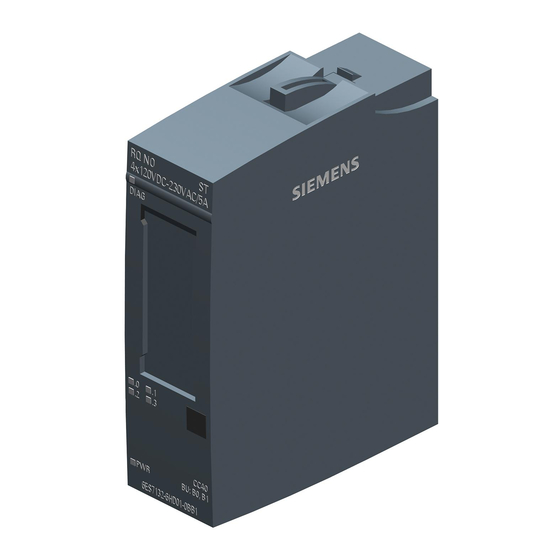

Descripción del producto Características Referencia 6ES7132-6HD01-0BB1 (unidad de embalaje: 1 unidad) 6ES7132-6HD01-2BB1 (unidad de embalaje: 10 unidades) Vista del módulo ① Tipo y nombre del módulo ⑦ Clase de función ② LED de diagnóstico ⑧ Identificación por color del tipo de módulo ③... -
Página 10: Accesorios
• Etiqueta de identificación por referencia • Conexión de pantalla Ver también El manual de sistema Sistema de periferia descentralizada ET 200SP (http://support.automation.siemens.com/WW/view/es/58649293) contiene más información acerca de los accesorios. Módulo de salidas digitales RQ 4x120VDC-230VAC/5A NO ST (6ES7132-6HD01-0BB1) Manual de producto, 06/2020, A5E03576779-AG... -
Página 11: Conexión
NO ST con las asignaciones de terminales para una conexión a 2 y 3 hilos. Encontrará información acerca del cableado de la BaseUnit en el manual de sistema Sistema de periferia descentralizada ET 200SP (http://support.automation.siemens.com/WW/view/es/58649293). Nota Las diferentes posibilidades de conexión pueden utilizarse opcionalmente para todos los canales y combinarse libremente. -
Página 12: Conexión: Conexión A 3 Hilos De Actuadores
Conexión 3.1 Esquema eléctrico y esquema de principio Conexión: conexión a 3 hilos de actuadores La figura siguiente muestra el esquema de principio y, a modo de ejemplo, la asignación de terminales del módulo de salidas digitales RQ 4x120VDC-230VAC/5A NO ST en la BaseUnit del tipo B0. -
Página 13: Conexión: Conexión A 2 Hilos De Actuadores
Conexión 3.1 Esquema eléctrico y esquema de principio Conexión: conexión a 2 hilos de actuadores La figura siguiente muestra el esquema de principio y, a modo de ejemplo, la asignación de terminales del módulo de salidas digitales RQ 4x120VDC-230VAC/5A NO ST en la BaseUnit del tipo B1. -
Página 14: Parámetros/Espacio De Direcciones
Parámetros/espacio de direcciones Parámetros Parámetros del RQ 4x120VDC-230VAC/5A NO ST Al efectuar la parametrización del módulo con STEP 7, se especifican las características del módulo por medio de distintos parámetros. Los parámetros ajustables figuran en la siguiente tabla. El rango efectivo de los parámetros ajustables depende del tipo de configuración. Son posibles las siguientes configuraciones: •... -
Página 15: Explicación De Los Parámetros
Reacción a STOP de la CPU Define el comportamiento del módulo en caso de parada de la CPU. Consulte también Sistema de periferia descentralizada ET 200SP (http://support.automation.siemens.com/WW/view/es/58649293) Módulo de salidas digitales RQ 4x120VDC-230VAC/5A NO ST (6ES7132-6HD01-0BB1) Manual de producto, 06/2020, A5E03576779-AG... -
Página 16: Espacio De Direcciones
Parámetros/espacio de direcciones 4.3 Espacio de direcciones Espacio de direcciones En STEP 7, el módulo puede configurarse de diferentes maneras (ver la tabla siguiente). En función de la configuración se asignan direcciones adicionales/diferentes en la memoria imagen de proceso de las entradas. Opciones de configuración del RQ 4x120VDC-230VAC/5A NO ST El módulo puede configurarse con STEP 7 (TIA Portal) o con un archivo GSD. - Página 17 Parámetros/espacio de direcciones 4.3 Espacio de direcciones Espacio de direcciones La figura siguiente muestra la asignación del espacio de direcciones en el módulo RQ 4x120VDC-230VAC/5A NO ST con información de calidad (Quality Information (QI)). Las direcciones para la información de calidad solo están disponibles si se ha habilitado ésta. Figura 4-1 Espacio de direcciones del RQ 4×120VDC-230VAC/5A NO ST con información de calidad Módulo de salidas digitales RQ 4x120VDC-230VAC/5A NO ST (6ES7132-6HD01-0BB1)
-
Página 18: Alarmas/Avisos De Diagnóstico
Alarmas/avisos de diagnóstico Indicadores de estados y errores Indicadores LED La siguiente figura muestra los indicadores LED (indicadores de estado y error) de RQ 4x120VDC-230VAC/5A NO ST. ① DIAG (verde/rojo) ② Estado de canal (verde) ③ PWR (verde) Figura 5-1 Indicadores LED Significado de los indicadores LED Las tablas siguientes explican el significado de los indicadores de estados y errores. -
Página 19: Led Estado De Canal
Alarmas/avisos de diagnóstico 5.1 Indicadores de estados y errores LED DIAG Tabla 5- 1 Indicación de errores del LED DIAG LED DIAG Significado Alimentación del bus de fondo del ET 200SP incorrecta apagado Módulo no listo para el servicio (no parametrizado) parpadea Módulo parametrizado encendido... -
Página 20: Alarmas
Alarmas/avisos de diagnóstico 5.2 Alarmas Alarmas El módulo de salidas digitales RQ 4×120VDC-230VAC/5A NO ST asiste alarmas de diagnóstico. Alarma de diagnóstico El módulo genera una alarma de diagnóstico con los siguientes eventos: • Error de parametrización • Falta tensión de alimentación Avisos de diagnóstico Con cada evento de diagnóstico se emite un aviso de diagnóstico y en el módulo parpadea el LED DIAG. -
Página 21: Datos Técnicos
Datos técnicos Datos técnicos Datos técnicos del RQ 4x120VDC-230VAC/5A NO ST La tabla siguiente contiene los datos técnicos (versión de 06/2020). Encontrará una hoja de datos técnicos diariamente actualizada en Internet (https://support.industry.siemens.com/cs/ww/es/pv/6ES7132-6HD01-0BB1/td?dl=es). Referencia 6ES7132-6HD01-0BB1 Información general Designación del tipo de producto RQ 4x120 VDC ... - Página 22 Datos técnicos 6.1 Datos técnicos Referencia 6ES7132-6HD01-0BB1 Tensión de alimentación Valor nominal (DC) 24 V Rango admisible, límite inferior (DC) 19,2 V Rango admisible, límite superior (DC) 28,8 V Protección contra inversión de polaridad Sí Intensidad de entrada Consumo (valor nominal) 55 mA;...
- Página 23 Datos técnicos 6.1 Datos técnicos Referencia 6ES7132-6HD01-0BB1 Corriente total de salidas (por módulo) Posición de montaje horizontal 20 A hasta 50 °C, máx. – 16 A hasta 60 °C, máx. – Posición de montaje vertical 20 A hasta 40 °C, máx. –...
- Página 24 Datos técnicos 6.1 Datos técnicos Referencia 6ES7132-6HD01-0BB1 • para diagnóstico de canales Sí; LED DIAG verde/rojo • para diagnóstico de módulo Aislamiento galvánico Aislamiento galvánico de canales Sí • entre los canales Sí • entre los canales y bus de fondo Sí...
-
Página 25: Curva De Derating
Figura 6-1 Corriente de carga en función de la posición de montaje Croquis acotado Ver manual de producto ET 200SP BaseUnits (https://support.automation.siemens.com/WW/view/es/58532597/133300) Módulo de salidas digitales RQ 4x120VDC-230VAC/5A NO ST (6ES7132-6HD01-0BB1) Manual de producto, 06/2020, A5E03576779-AG... -
Página 26: Ciclos De Maniobra
Datos técnicos 6.2 Ciclos de maniobra Ciclos de maniobra Poder de corte y vida útil de los contactos Con un circuito externo de supresión, los contactos tendrán más duración que la especificada en la tabla. La tabla muestra el poder de corte y la vida útil de los contactos de relé: Tabla 6- 1 Poder de corte y vida útil de los contactos de relé... -
Página 27: Juego De Datos De Parámetros
Juego de datos de parámetros Parametrización y estructura del juego de parámetros El juego de datos del módulo tiene una estructura idéntica, independientemente de que se configure el módulo con PROFIBUS DP o con PROFINET IO. El juego de datos 128 permite reparametrizar el módulo en el programa de usuario, independientemente de la programación. -
Página 28: Información Del Encabezado
Juego de datos de parámetros A.1 Parametrización y estructura del juego de parámetros Estructura del juego de datos 128 Nota El canal 0 contiene la habilitación del diagnóstico de todo el módulo. Figura A-1 Estructura del juego de datos 128 Información del encabezado La siguiente figura muestra la estructura de la información del encabezado. - Página 29 Juego de datos de parámetros A.1 Parametrización y estructura del juego de parámetros Parámetros La siguiente figura muestra la estructura de los parámetros del juego de datos 128. Los parámetros se activan poniendo a "1" el bit correspondiente. Figura A-3 Estructura byte x hasta x+1 para los canales 0 a 3 Módulo de salidas digitales RQ 4x120VDC-230VAC/5A NO ST (6ES7132-6HD01-0BB1) Manual de producto, 06/2020, A5E03576779-AG...
-
Página 30: Error Al Transferir El Juego De Datos
Juego de datos de parámetros A.1 Parametrización y estructura del juego de parámetros Error al transferir el juego de datos El módulo comprueba siempre todos los valores del juego de datos transferido. El módulo solo aplica los valores del juego de datos si todos los valores se han transferido sin error. Si se produce un error, la instrucción WRREC para escritura de juegos de datos devuelve en el parámetro STATUS el código de error correspondiente.
