Pasos
1. Sujete las ranuras del soporte vertical para tarjetas de expansión y levántelo para extraerlo del conector del soporte vertical en la
tarjeta madre.
2. Para extraer el soporte vertical para tarjetas de expansión 3, sujete los bordes del soporte vertical para tarjetas de expansión.
NOTA: Para garantizar un enfriamiento adecuado del sistema, se debe instalar el soporte de relleno en la ranura de soporte
correspondiente. Quite el soporte vertical de relleno solo si va a instalar un soporte vertical.

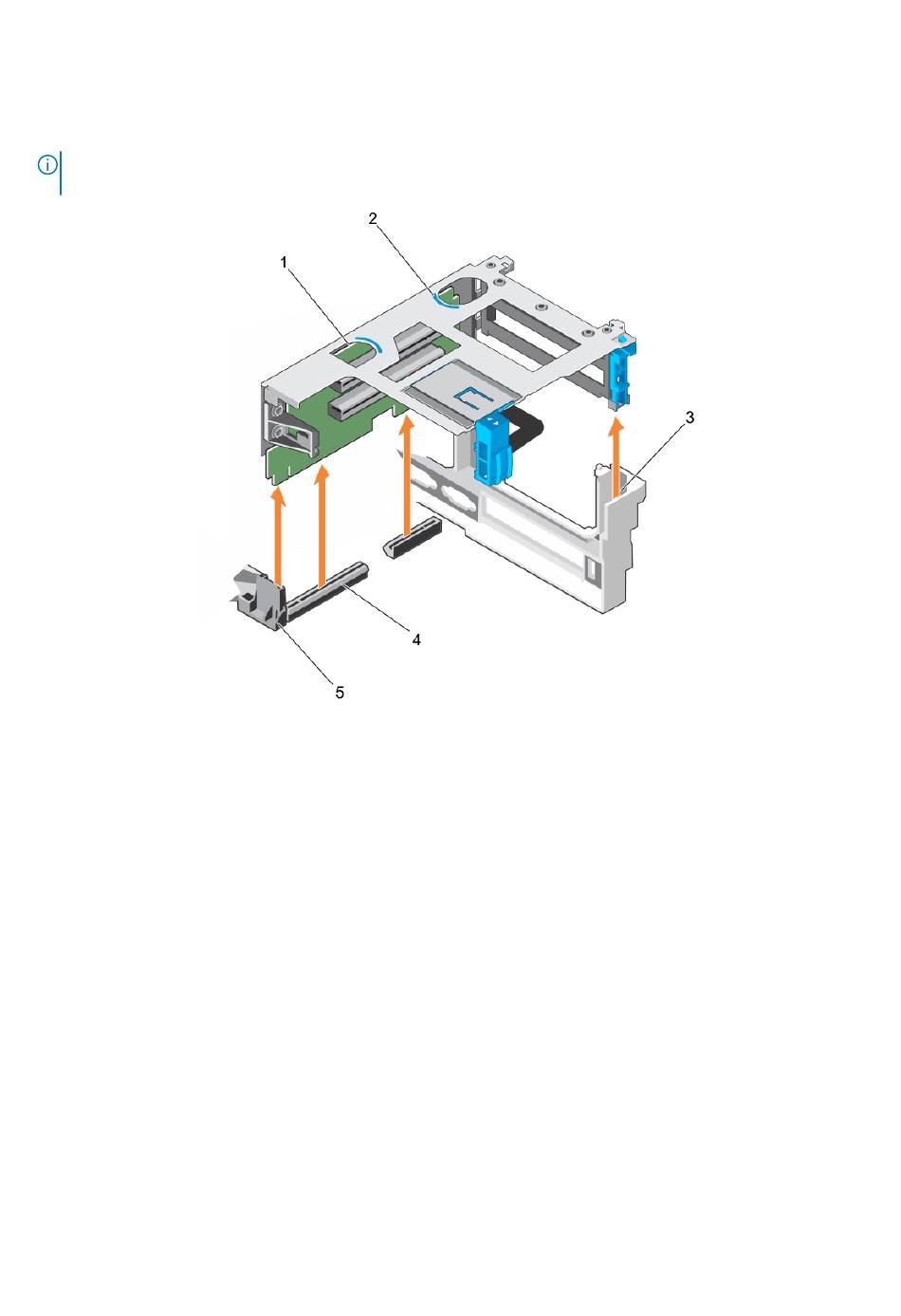

Ilustración 44. Extracción del soporte vertical para tarjetas de expansión 1
1. Soporte vertical para tarjetas de expansión 1
3. Guía del soporte vertical (derecha)
5. Guía del soporte vertical (izquierda)
2. Punto de contacto (2)
4. Conector del soporte vertical para tarjetas de expansión 1
