causados por reparaciones no autorizadas por Dell no están cubiertos por la garantía. Lea y siga las instrucciones de
seguridad que se envían con el producto.
1. Siga las reglas de seguridad que se enumeran en la sección Instrucciones de seguridad.
2. Siga el procedimiento que se describe en la sección Antes de trabajar en el interior del sistema.
3. Sujetando los puntos de contacto del soporte vertical para tarjetas de expansión, levántelo para extraerlo del chasis.
Pasos
1. Desconecte todos los cables conectados a la tarjeta de expansión.
2. Presione el seguro de retención de la tarjeta de expansión y tire de él para abrirlo en el soporte vertical para tarjetas de expansión.
3. Tire del pestillo de liberación de la tarjeta de expansión para abrirlo.
4. Sujete la tarjeta de expansión por los bordes y extráigala del conector para tarjetas de expansión.
5. Si va a extraer la tarjeta de forma permanente, instale un cubrerranuras metálico en la apertura de la ranura de expansión vacía y cierre
el pestillo de la tarjeta de expansión.
NOTA: Debe instalar un soporte de relleno sobre una ranura de tarjeta de expansión vacía a fin de mantener la certificación del
sistema de la Comisión Federal de Comunicaciones (FCC). Los soportes también evitan que entre polvo y suciedad en el sistema y
contribuyen a mantener una refrigeración y una circulación de aire adecuadas dentro del sistema. El soporte de relleno es
necesario para mantener las condiciones térmicas adecuadas.
6. Presione el pestillo de liberación de la tarjeta de expansión para cerrarlo.
7. Cierre el pestillo de liberación de la tarjeta de expansión en la ranura.

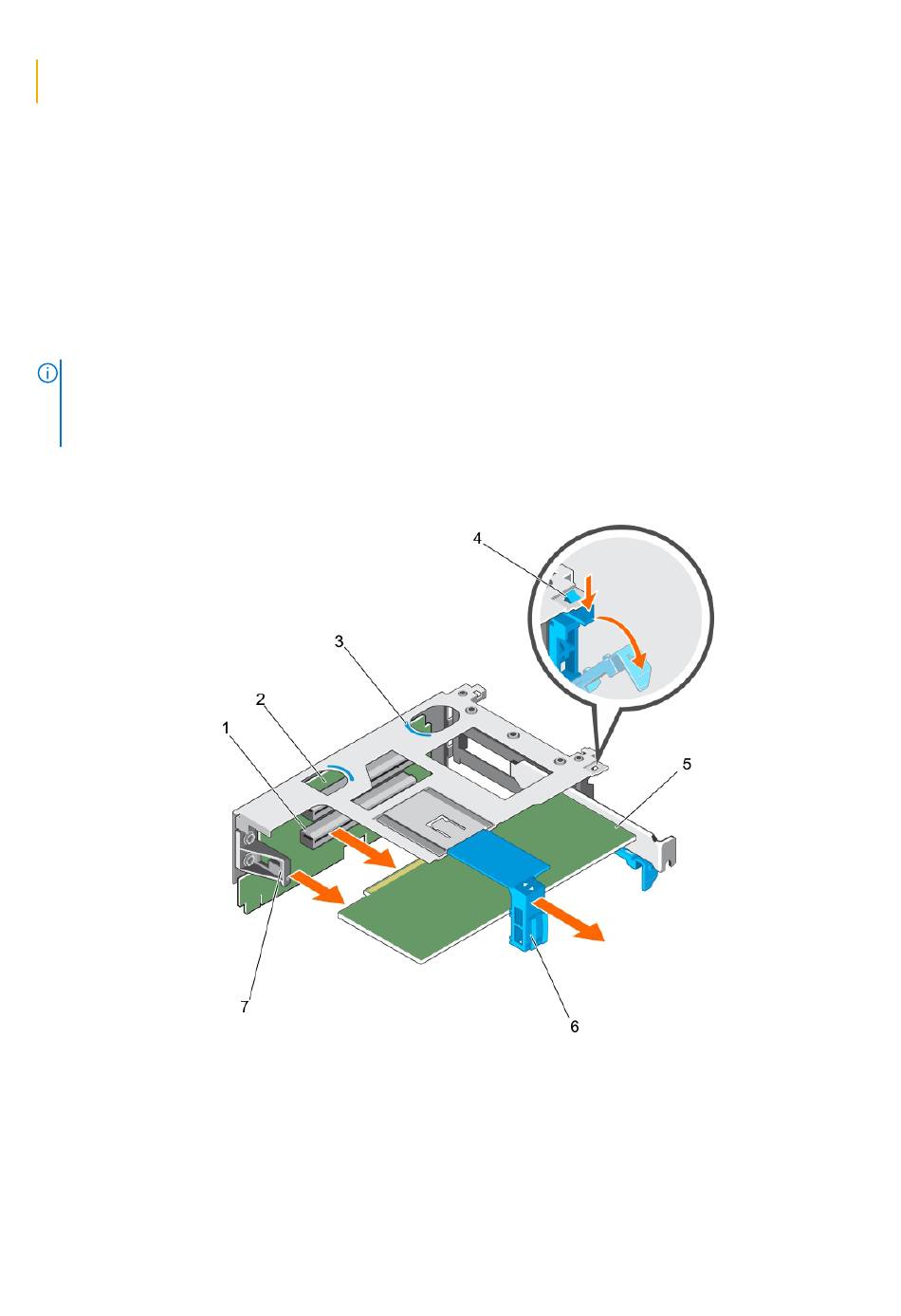

Ilustración 53. Extracción de una tarjeta de expansión del soporte vertical para tarjetas de expansión 1
1. Conector de la tarjeta de expansión
3. Punto de contacto (2)
5. tarjeta de expansión
7. Pestaña del soporte vertical para tarjetas de expansión
122 Instalación y extracción de los componentes del sistema
2. Soporte vertical para tarjetas de expansión 1
4. Pestillo de retención del soporte vertical para tarjetas de
expansión
6. Pestillo de liberación de la tarjeta de expansión
