Primo Star / Primo Star iLED
3.4

Manejar el microscopio

3.4.1 Ajustar la distancia entre los
oculares y la altura de observación
• Adaptar la distancia entre los oculares a la
distancia interpupilar individual del observador
por giro simétrico de los dos portaoculares en
contrasentido (Figura 18).
¡La distancia entre los oculares está ajustada
correctamente cuando el observador ve solamente
una imagen redonda al mirar en ambos oculares!
• Adaptar
la altura
necesidades individuales
portaoculares hacia arriba (Figura 19/A) o hacia
abajo (Figura 19/B).
3.4.2 Compensar la ametropía mediante
el ocular e insertar el puntero o el
micrómetro de ocular
Los oculares (Figura 20/3) están provistos de
conchas oculares volvibles de goma (Figura 20/1:
concha ocular extendida; Figura 20/2: vuelta al
revés).
Ambos oculares son aptos para personas que
llevan gafas y tienen adicionalmente un anillo para
compensar ametropías. Una escala de dioptrías
sirve de orientación.
Al usar el Primo Star iLED para aplicaciones de
fluorescencia se pueden colocar las conchas
oculares especiales con protección contra la luz.
Sin embargo, no se pueden volverlas al revés y, por
consiguiente, no son apropiadas para personas que
llevan gafas.
Cuando sea necesario, se puede insertar en un
ocular un puntero o un micrómetro de ocular.
Para este fin se procede como sigue:
• Soltar el tornillo prisionero (Figura 20/6) en la
unidad binocular desde abajo mediante la llave
Allen SW 1 mm y sacar el ocular.
• Desenroscar el diafragma (Figura 20/5) manual-
mente del ocular.
• Insertar el puntero (Figura 20/4a) o sea el
micrómetro de ocular (Figura 20/4b) en el
ocular (la cara recubierta está dirigida hacia el
observador). Volver a enroscar el diafragma.
M60-2-0011 v 08/2008
Puesta en servicio y manejo
de observación a las
girando los

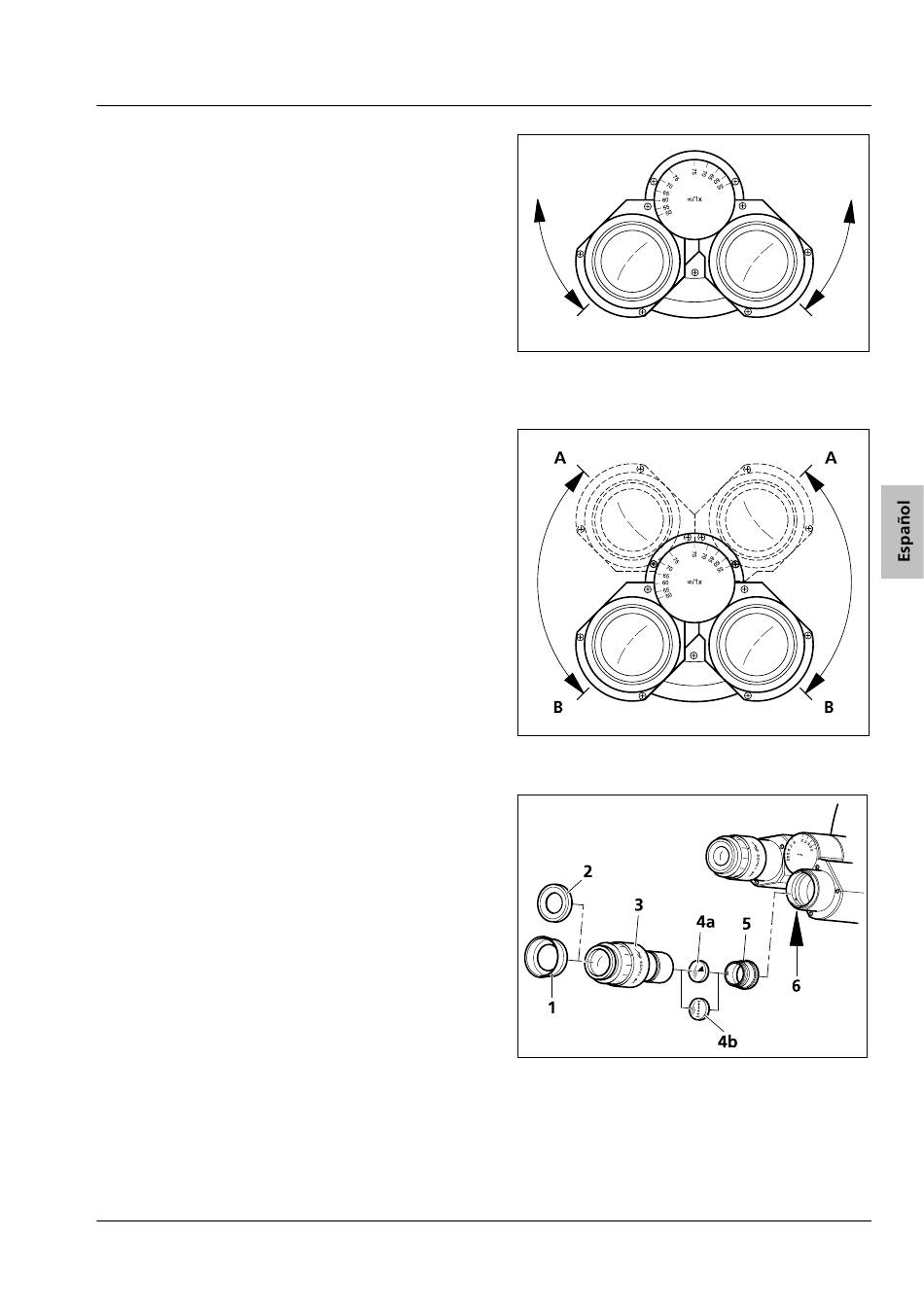

Figura 18 Ajuste de la distancia entre los
oculares
Figura 19 Ajuste de la altura de observación
Figura 20 Inserción del puntero o del
micrómetro de ocular
Carl Zeiss
25
