Calibración De La Válvula De Desvío De Agitación; Ajuste De La Válvula Maestra De Desvío De Las Secciones - Toro Multi Pro 1750 Manual Del Operador

•

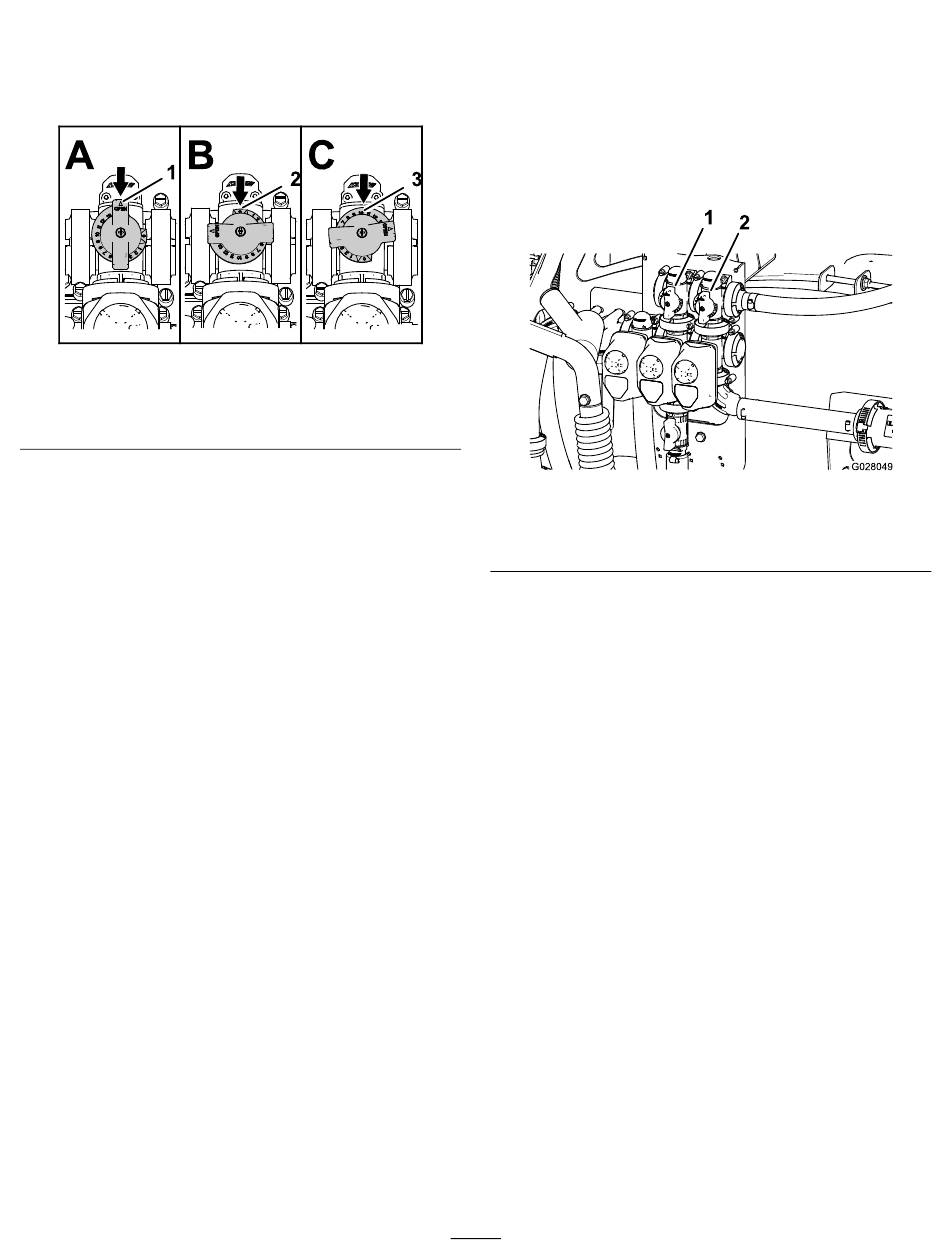

La Figura 19B muestra la válvula de desvío de
agitación en la posición de cerrada (0).
•
La Figura 19C muestra la válvula de desvío de
agitación en la posición intermedia (relativa al
manómetro del sistema de fumigación).
1. Abierto
2. Cerrado (0)
Calibración de la válvula de
desvío de agitación
Intervalo de mantenimiento: Cada año
Seleccione una zona abierta y llana para realizar este
procedimiento.
1. Llene el depósito de fumigación con agua limpia.
2. Compruebe que la válvula de control de
agitación está abierta. Si ha sido ajustada,
ábrala completamente ahora.
3. Ponga el freno de estacionamiento y arranque
el motor.
4. Ponga el selector de velocidad en
.
MUERTO
5. Ponga el interruptor de la bomba en la posición
de A .
CTIVADO
6. Pise el pedal del acelerador para alcanzar la
máxima velocidad del motor, y ponga el bloqueo
del acelerador.
7. Ponga las tres válvulas de sección en la posición
de D
ESACTIVADO
8. Ponga el interruptor maestro en la posición de
A .
CTIVADO
9. Ajuste la presión del sistema a M
10. Presione el interruptor de agitación a la posición
de D
ESACTIVADO
Figura 19
3. Posición intermedia
PUNTO
.
ÁXIMA
y lea el manómetro.
•
•
11. Ajuste la válvula de desvío de agitación
20), situada en la parte trasera de la válvula de
agitación, hasta que la presión marcada en el
manómetro sea de 6,9 bar.
g214029
1. Válvula de desvío de
agitación
12. Ponga el interruptor de la bomba en la
posición de D
del acelerador en la posición de R
y gire la llave de contacto a la posición de
D
ESCONECTADO
Ajuste de la válvula maestra
de desvío de las secciones
Nota:
La válvula maestra de desvío de las secciones
reduce o aumenta el caudal enviado a las boquillas de
agitación del depósito cuando el interruptor maestro
está en la posición de D
1. Llene el depósito de fumigación hasta la mitad
con agua limpia.
2. Mueva la máquina a una superficie abierta y
llana.
3. Ponga el freno de estacionamiento.
4. Ponga el selector de velocidad en la posición
de P
5. Ponga el interruptor de la bomba en la posición
.
de A
6. Ponga el interruptor de agitación en la posición
de A
7. Ponga el interruptor maestro en la posición de
D
ESACTIVADO
37
Si la lectura permanece en 6.9 bar la válvula
de desvío de agitación está correctamente
calibrada.
Si el manómetro muestra otra lectura
continúe con el paso siguiente.
Figura 20
2. Válvula maestra de desvío
ESACTIVADO
.
ESACTIVADO
.
UNTO MUERTO
.
CTIVADO
.
CTIVADO
.
(Figura
g028049
de las secciones
, ponga la palanca
,
ALENTÍ
.
