Posición Del Mando De La Válvula De Desvío De Agitación; Calibración De La Válvula De Desvío De Agitación - Toro Multi Pro 5800-D Manual Del Operador

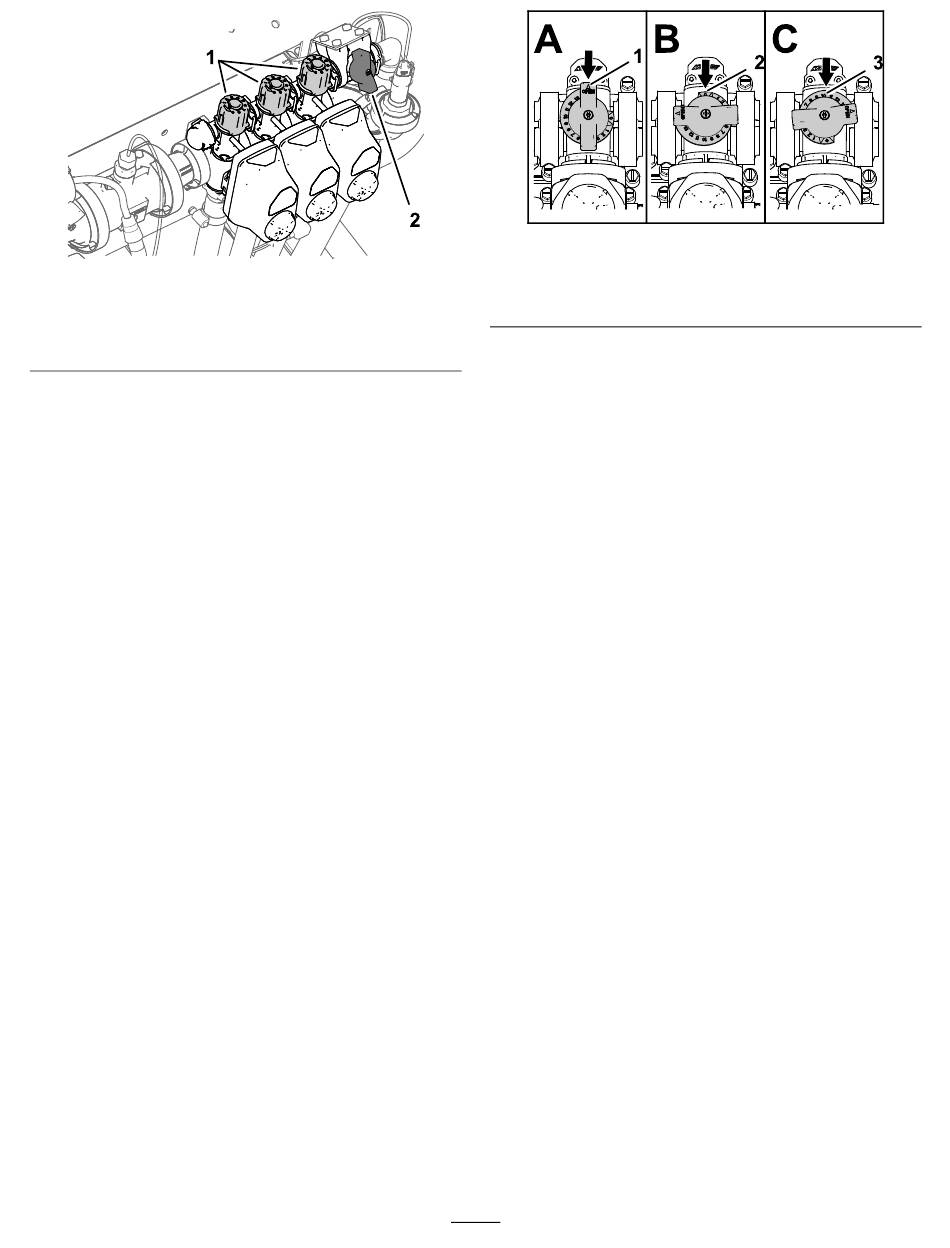

Figura 30
1. Mandos de ajuste de las
válvulas de desvío de las
secciones
3. Active el interruptor de la sección izquierda y
desactive el interruptor de la sección derecha.
4. Ajuste el mando de desvío de la sección
derecha (Figura
indicado coincida con el valor anterior, según
la tabla.
5. Active el interruptor de la sección derecha y
desactive el interruptor de la sección central.
6. Ajuste el mando de desvío de la sección
central (Figura 30) hasta que el caudal indicado
coincida con el valor anterior, según la tabla.
7. Desactive el interruptor maestro.
8. Apague la bomba de fumigación.
Posición del mando de
la válvula de desvío de
agitación
•
La Figura 31A muestra la válvula de desvío de
agitación en la posición de abierta.
•
La Figura 31B muestra la válvula de desvío de
agitación en la posición de cerrada (0).
•
La Figura 31C muestra la válvula de desvío de
agitación en la posición intermedia (relativa al
manómetro del sistema de fumigación).
2. Válvula de cierre del
circuito de desvío
30) hasta que el caudal
g191413
1. Abierto
2. Cerrado (0)
Calibración de la válvula de
desvío de agitación
Intervalo de mantenimiento: Cada año—Calibre la
Importante:
Si es posible, no utilice aguas
recicladas (aguas grises) en el depósito de
fumigación.
1. Seleccione una zona abierta y llana para realizar
este procedimiento.
2. Llene el depósito de fumigación hasta la mitad
con agua limpia.
3. Compruebe que la válvula de control de
agitación está abierta.
Nota:
Si ha sido ajustada, ábrala
completamente ahora.
4. Ponga el freno de estacionamiento y arranque
el motor.
5. Ponga el botón de modo del fumigador en el
modo manual; consulte
manual (página
6. Ponga el interruptor de la bomba de fumigación
y el interruptor de agitación en la posición de
A
CTIVADO
7. Gire el interruptor maestro a la posición de
D
ESACTIVADO
8. Mueva el acelerador a la posición de R
9. Utilice el interruptor de caudal de aplicación para
ajustar la presión del sistema de fumigación a
6,89 bar.
10. Gire el interruptor de agitación a la posición de
D
ESACTIVADO
31
Figura 31
3. Posición intermedia
válvula de desvío de agitación.
Fumigación en el modo
37).
.
.
y lea el manómetro.
g214029
.
ÁPIDO
