Limpieza De Las Válvulas Del Fumigador; Retirada Del Actuador De La Válvula - Toro Multi Pro 1750 Manual Del Operador

Nota:
Si la turbina no rota libremente, afloje la
tuerca hexagonal del buje de la turbina 1/16 de
vuelta hasta que rote libremente.
Limpieza de las válvulas
del fumigador
•
Para limpiar la válvula de control de caudal,
consulte las secciones siguientes:
1. Retirada del actuador de la válvula (página
64)
2. Retirada del distribuidor de control de caudal
(página 65)
3. Limpieza de la válvula multivía (página 68)
4. Montaje de la válvula multivía (página 70)
5. Instalación del distribuidor de la válvula de
control de caudal (página 70)
6. Instalación del actuador de la válvula
(página 74)
•
Para limpiar la válvula de agitación, consulte las
secciones siguientes:
1. Retirada del actuador de la válvula (página
64)
2. Retirada del distribuidor de agitación
(página 65)
3. Limpieza de la válvula multivía (página 68)
4. Montaje de la válvula multivía (página 70)
5. Instalación del distribuidor de agitación
(página 71)
6. Instalación del actuador de la válvula
(página 74)
•
Para limpiar la válvula de agitación, consulte los
apartados siguientes:
1. Retirada del actuador de la válvula (página
64)
2. Retirada del distribuidor de la válvula
maestra (página 66)
3. Limpieza de la válvula multivía (página 68)
4. Montaje de la válvula multivía (página 70)
5. Instalación del distribuidor de la válvula
maestra (página 72)
6. Instalación del actuador de la válvula
(página 74)
•
Para limpiar las 3 válvulas de sección, consulte
las secciones siguientes:
1. Retirada del actuador de la válvula (página
64)
2. Retirada de la válvula de sección (página
67)
3. Limpieza de la válvula multivía (página 68)
4. Montaje de la válvula multivía (página 70)
5. Instalación del distribuidor de la válvula de
sección (página 73)
6. Instalación del actuador de la válvula
(página 74)
Retirada del actuador de la válvula
1. Coloque el fumigador sobre una superficie
nivelada, ponga el freno de estacionamiento,
pare la bomba, apague el motor y retire la llave.
2. Retire el conector de 3 pines del actuador de la
válvula del conector hembra de 3 vías del arnés
del fumigador.
3. Retire la horquilla de retención que sujeta el
actuador al distribuidor de control de caudal,
agitación, maestra o de sección
Nota:
Apriete las dos patas de la horquilla de
retención mientras la empuja hacia abajo.
Nota:
Guarde el actuador y la horquilla de
retención para su instalación en
actuador de la válvula (página

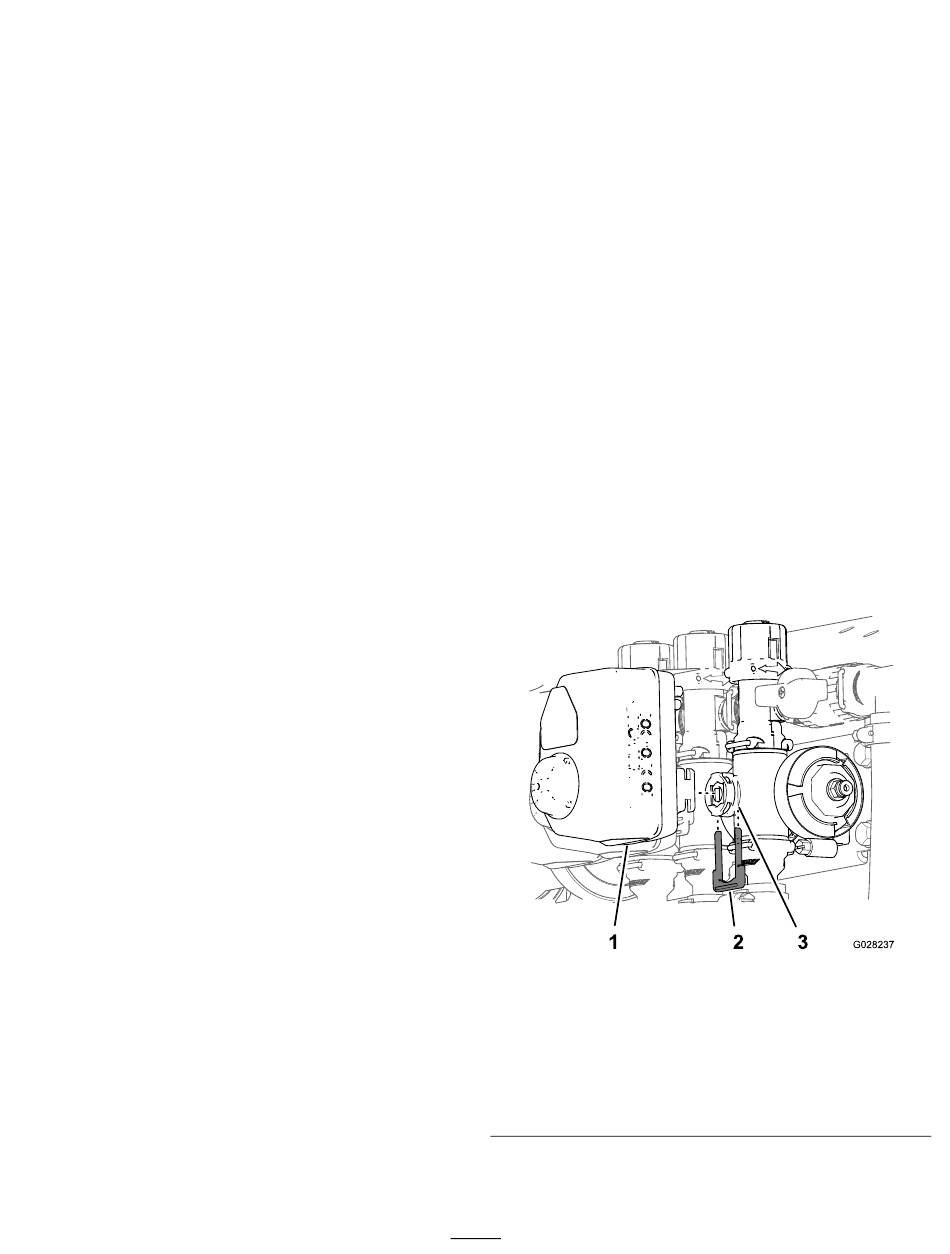

Actuador de una válvula de sección ilustrado (el actuador
de la válvula de agitación es similar)
1. Actuador de la válvula
(válvula de sección
ilustrada)
2. Horquilla de retención
4. Retire el actuador de la válvula multivía.
64
(Figura
Instalación del
74).
Figura 61
3. Orificio del vástago
61).
g028237
