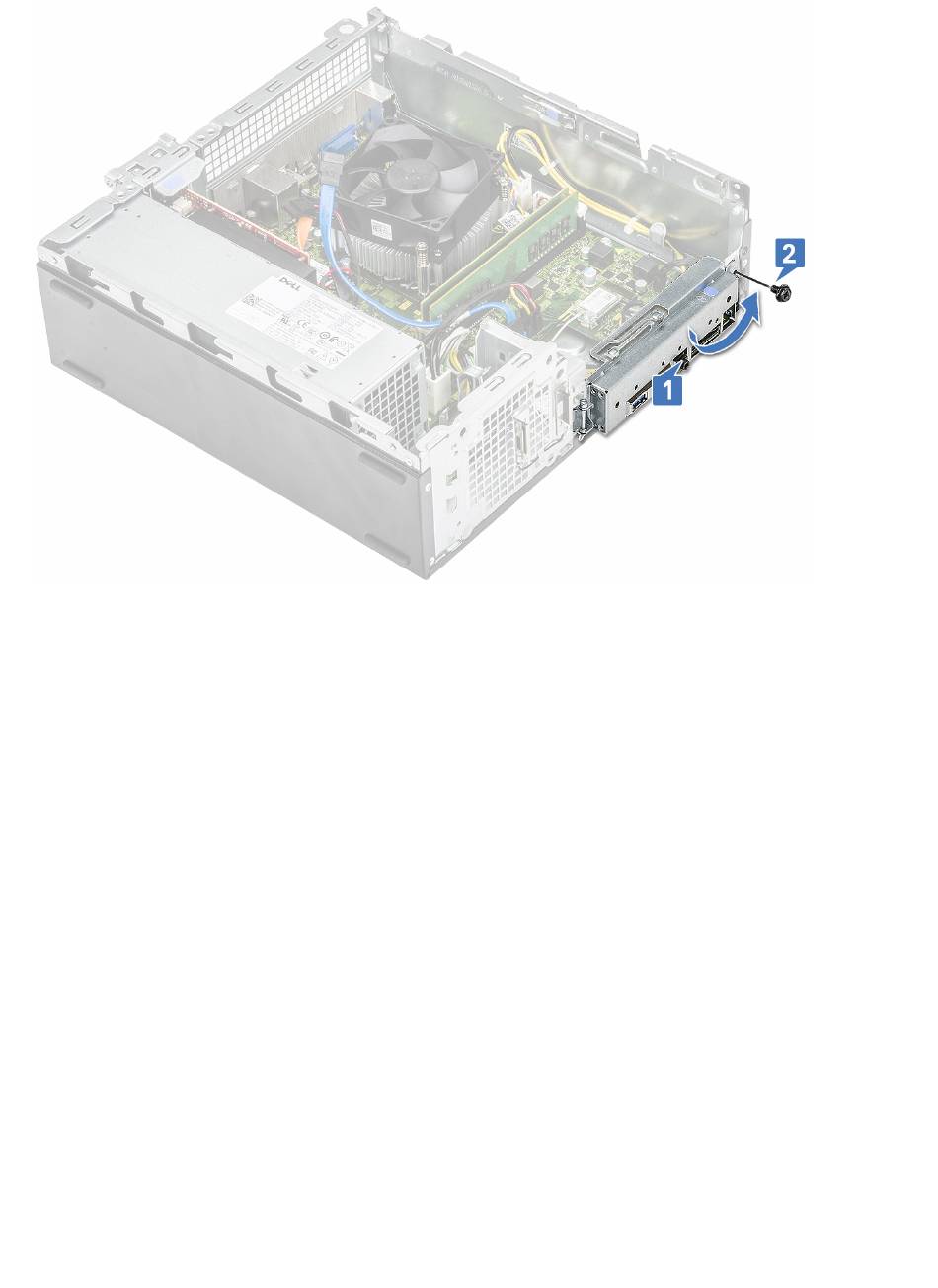

5 Coloque:
a la caja de la unidad
b Chasis de la unidad de disco duro de 3,5 pulgadas
c el bisel frontal
d la cubierta
6 Siga los procedimientos que se describen en
Unidad de fuente de alimentación
Extracción de la unidad de fuente de alimentación (PSU)
1 Siga los procedimientos que se describen en
2 Extraiga:
a la cubierta
b el bisel frontal
c la cubierta de refrigeración
d Chasis de la unidad de disco duro de 3,5 pulgadas
e la caja de la unidad
3 Realice los siguientes pasos para extraer la unidad de fuente de alimentación (PSU) del equipo:
a Desconecte los cables de la PSU de los conectores de la tarjeta madre del sistema [1, 3].
b Extraiga los cables de la PSU de los metálicos [2,,4].
56 Extracción e instalación de componentes
Después de manipular el interior del
Antes de manipular el interior del
equipo.
equipo.
