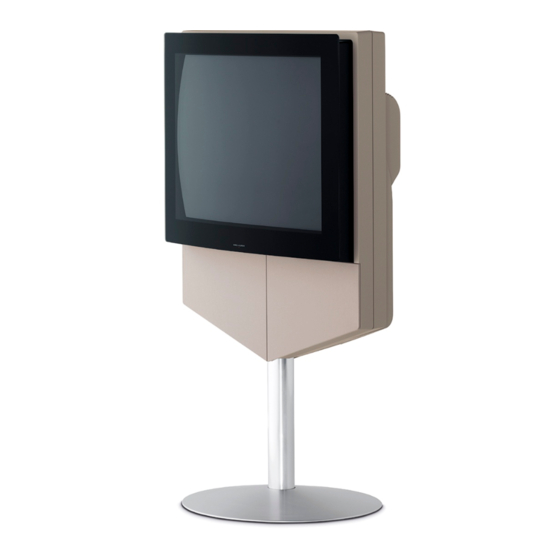

BeoVision 1
Type 8600, 8602, 8603, 8605, 8606, 8608
On-site service guide
English, German, French, Italian, Spanish, Danish, Dutch
This On-site service guide must be
returned with the defective parts/
back-up suitcase !

Publicidad

Tabla de contenido
loading

Manuales relacionados para Bang & Olufsen BeoVision 1

Resumen de contenidos para Bang & Olufsen BeoVision 1

  • Página 1 BeoVision 1 Type 8600, 8602, 8603, 8605, 8606, 8608 On-site service guide English, German, French, Italian, Spanish, Danish, Dutch This On-site service guide must be returned with the defective parts/ back-up suitcase !
  • Página 2 Contents Brief Operation Guide English Deutsch Français Italiano Español Dansk Nederlands Figures 10.1 Survey of modules Caution: Do not under any circumstances, place the BeoVision 1 lying on the contrast screen. Instead, place it as illustrated below.
  • Página 3 - STOP Press to stop a recording or stop playback completely. Following is a brief survey of the menu system in the BeoVision 1. In the menu, use the grey line in the bottom of the screen, providing information on which buttons to use.
  • Página 4 Brief Operation Guide TV SETUP EDIT TV PROGRAM EDIT PROGRAM 1 DR1 2 TV2 PROGRAM GROUPS 3 ..4 EUROSPRT TUNING 5 ZDF 6 RTL7 PICTURE FORMAT 7 ..OPTIONS 8 BBC 9 .

  • Página 5: Tabla De Contenido

    Replacement of camcorder interface module PCB59 Replacement of batteries in Beo1 Replacement of Beo1 module PCB19 Removal of the cloth front Removal of the contrast screen and cleaning the BeoVision 1 Adjustments after replacement of main chassis Check after replacement of main chassis or modules...

  • Página 6: Introduction, English

    ESD mat. Introduction This On-site service guide explains how to service the BeoVision 1 by replacing the modules. In the following you will find repair tips, description of how to replace the different parts and a description of how to adjust after servicing.

  • Página 7: Repair Of Beovision

    Follow the arrows from each box, answering YES or NO, to locate the fault. The back cover may have to be removed and the main chassis placed in service position. See #4 Disassembly of BeoVision 1 and #5 Main chassis in service position for further information.

  • Página 8: Fault Flow Chart

    Fault flow chart, English Fault flow chart Replace main Try with a new chassis Replace PCB11 Remote Control Beo1 Replace batteries Replace Beo1 in old Beo1 module Check mains Turn on mains voltage. Check if voltage or turn No standby light mains switch on mains switch on BV1 is on...
  • Página 9 Fault flow chart, English Picture Check aerial connection Can focus be adjusted on focus potentiometer until OK? Poor focus The TV should be Adjust BV1 by Replace main taken to a means of chassis workshop for adjustment guide Readjust focus repair Picture tube may be defective...
  • Página 10 Fault flow chart, English Check channel Error on all settings. Check Noise in picture Set settings channels? system settings Check system Replace main settings Set settings chassis Replace main chassis Can picture be Replace main adjusted by means chassis Poor geometry of the adjustment/ check guide? Leave BV1 on for...
  • Página 11 Fault flow chart, English Sound Check aerial connection Find channel in Are both left/right speakertable and No sound Replace speakerbox without sound? measure. Measurement OK? Replace PCB10 Replace main chassis Reconnect 10P032. Disconnect 10P030. Measure approx. + 21V between Replace main The TV should be Disconnect 10P032 4P021 p1 and...
  • Página 12 Fault flow chart, English Check channel Error on all settings. Check Noise in sound Set settings channels? system settings Check system Replace main settings Set settings chassis Replace main chassis Satellite Check channel Error on all Check connections and settings Set settings channels? settings for decoder.
  • Página 13 10P031 10P032 10P030 These tables are used in connection with fault-finding on BeoVision 1 No bass or no treble - Find the channel and symptom in the table and measure on the pins described, with multimeter in ohm’s position. Resistence should be about 0 to 3 ohms. If not the speakerunit should be replaced by a new one.

  • Página 14: Disassembly, English

    Handling the TV - Do not under any circumstances, place the BeoVision 1 lying on the contrast screen. Instead, place it, as illustrated below. Remove TV from stand, if this is necessary for service...

  • Página 15: Main Chassis In Service Position

    Replacement, English 2.11 Main chassis in service position Place main chassis in service position - Unscrew the 2 screws (C) at the left side of the chassis (see 3). Now open the chassis to the right, until it is 180° opposite of initial position. Then lock the chassis by pushing up the holder (D) at the top of the chassis (see Replacement of main chassis incl.
  • Página 16 2.12 Replacement, English Remove main chassis - Remove the entire electric chassis by pulling the chassis upwards (see Place the chassis on the ESD mat. Connect new main chassis to the ESD mat - Move the alligator clip from the old chassis and connect it to the aerial input on the new chassis.

  • Página 17: Replacement Of Sound Output Module Pcb10

    Replacement, English 2.13 Replacement of sound output module PCB10 Place main chassis in service position - Unscrew the 2 screws in the main chassis holder and place the main chassis in service position. See #5 Main chassis in service position for further information. Connect the ESD mat to the chassis - Connect one of the ground cords to the aerial input on the main chassis using an alligator clip.

  • Página 18: Replacement Of Satellite Module Pcb20

    2.14 Replacement, English Replacement of satellite module PCB20 Connect the ESD mat to the chassis - Connect one of the ground cords to the aerial input on the main chassis using an alligator clip. Connect the other ground cord to the wrist strap. Remove cover of PCB20 - Unscrew the 3 screws (J) holding the plastic cover which hides PCB20 (see 11).

  • Página 19: Replacement Of Ir Receiver Module Pcb11

    Replacement, English 2.15 Place main chassis in correct position - Place main chassis in correct position and fasten the screws. Disconnect the ESD mat from the main chassis - Remove the alligator clip from the aerial input on the main chassis. Finish the on-site service - See #17 Check after replacement of main chassis or modules, to finish the on-site service.

  • Página 20: Replacement Of Camcorder Interface Module Pcb59

    2.16 Replacement, English #11 Replacement of camcorder interface module PCB59 Place main chassis in service position - Unscrew the 2 screws in the main chassis holder and place the main chassis in service position. See #5 Main chassis into service position for further information. Disconnect 10P032 - Disconnect 10P032, connected to PCB59.

  • Página 21: Replacement Of Batteries In Beo1

    Replacement, English 2.17 Place main chassis in correct position - Place main chassis in correct position and fasten the screws. Finish the on-site service - See #17 Check after replacement of main chassis or modules, to finish the on-site service. #12 Replacement of batteries in Beo1 Remove the battery cover and the batteries - Loosen the screw in the bottom of the Beo1.
  • Página 22 2.18 Replacement, English Place the new module in the Beo1 - Push the new module into the shell. Make sure the primary set of buttons is in place, before pushing the module into the shell. Turn the red plastic piece 90° to the right - Turn the red plastic piece 90°...

  • Página 23: Removal Of The Cloth Front

    Make sure no streaks or traces of the cleaning fluid are left on the screen. Clean the product - Wipe dust of the surfaces of the BeoVision 1 using a dry, soft cloth. If necassery, remove grease stains or more persistent dirt with a firmly wrung lint-free cloth which you have dipped in a solution of water containing a few drops of a mild detergent.

  • Página 24: Adjustments, English

    Press GO to exit servicemode. Adjust FOCUS - Connect the VTR to the BeoVision 1 in the V.TAPE plug using a scart cable. Choose V.TAPE in display and press GO. Insert the test tape from the back-up suitcase, and press GO.
  • Página 25 Adjustments, English 2.21 Adjust geometry in Format 1 (4:3) - Remember to check that the BeoVision 1 is in format 1 (4:3), before adjustment is made. If not: Enter SETUP and select PICTURE FORMAT. Select FORMAT 4:3 with GO. - Enter SETUP, select SERVICEMODE with STOP, STOP, GO. Press the button combination within 3 seconds.
  • Página 26 2.22 Adjustments, English Horizontal BOW (BOW) - Adjust BOW until the vertical lines at the sides of the picture are straight. Please note: It may be necessary to repeat some of the adjustments. Exit Service Mode Adjust geometry in format 2 (16:9) Only the adjustments mentioned have to be done.
  • Página 27 Adjustments, English 2.23 Adjust Tuner takeover, IF adjust and FM sound adjust - The values (Q) written on the label placed on PCB1, have to be written into the EEPROM (6IC6) (see 23). - Enter SETUP, select SERVICEMODE with STOP, STOP, GO. Press the button combination within 3 seconds.

  • Página 28: Check After Replacement Of Main Chassis Or Modules

    When done and CALIBRATION OK is displayed, press DISPLAY to exit. Then check if the stand works correctly. Check that the surfaces of the TV are clean, if not they should be cleaned - See #15 Removal of the contrast screen and cleaning the BeoVision 1 for more information.
  • Página 29 Austausch der Batterien in der Fernbedienung Beo1 Austausch des Moduls PCB19 in der Fernbedienung Beo1 Entfernen der Stoffabdeckung Abnehmen der Kontrastfilterscheibe und Reinigen des BeoVision 1 Einstellungen nach dem Austausch des Hauptchassis Überprüfung nach dem Austausch des Hauptchassis oder der...
  • Página 30 Wenn Netzspannung benötigt wird, darf keine Verbindung vom Fernsehgerät zur Antistatik-Unterlage bestehen. Einleitung In diesem Handbuch für den Vor-Ort-Service wird der Austausch von Modulen des BeoVision 1 erläutert. Auf den folgenden Seiten finden Sie Reparaturhinweise und Erläuterungen zum Austausch verschiedener Baugruppen und zu den anschließend auszuführenden Einstellungen. Das Symbol verweist Sie auf ein Foto oder eine Abbildung im hinteren Teil dieses Handbuchs für den Vor-Ort-Service.

  • Página 31: Reparatur Des Beovision

    Fehler zu finden. Die Rückwand muß gegebenenfalls entfernt und das Hauptchassis in die Position für Servicearbeiten gebracht werden. Weitere Informationen finden Sie unter #4 Demontage des BeoVision 1 und #5 Hauptchassis in Position für Reparaturarbeiten. Wenn Meßpunkte benötigt werden, finden Sie Erläuterungen hierzu am Ende von Kapitel #3, nach den Fehler-Flußdiagrammen.

  • Página 32: Fehler-Flußdiagramm

    Fehler-Flußdiagramm, Deutsch Fehler-Flußdiagramm Nein Fernsehgerät Versuchen Sie es Tauschen Sie das Tauschen Sie mit einer neuen Hauptchassis aus Fernbedienung PCB11 aus Beo1 Tauschen Sie die Batterien in der Tauschen Sie das alten Beo1 aus Beo1 Modul aus Überprüfen Sie die Schalten Sie die Netzspannung.
  • Página 33 Fehler-Flußdiagramm, Deutsch Nein Bild Überprüfen Sie die Antennenverbindung Kann die Bildschärfe mit Bildschärferegler korrekt eingestellt werden? Schlechte Bildschärfe Das Fernsehgerät Stellen Sie BV1 mit Tauschen Sie das sollte zur Hilfe der Hauptchassis aus Reparatur in eine Einstellungsanleitung Stellen Sie die Werkstatt gebracht Bildschärfe neu ein werden...
  • Página 34 Fehler-Flußdiagramm, Deutsch Nein Überprüfen Sie die Kanaleinstellungen. Besteht der Fehler Korrigieren Sie die Bildrauschen Überprüfen Sie die auf allen Kanälen? Einstellungen Systemeinstellungen Überprüfen Sie die Tauschen Sie das Korrigieren Sie die Systemeinstellungen Hauptchassis aus Einstellungen Tauschen Sie das Hauptchassis aus Kann das Bild mit Hilfe der Tauschen Sie das...
  • Página 35 Fehler-Flußdiagramm, Deutsch Nein Überprüfen Sie die Antennenverbindung Suchen Sie den Kanal in der Funktioniert weder Tauschen Sie die Lautsprecher- der rechte noch gesamte Tabelle #3.9 und Kein Ton der linke Lautsprechereinheit führen Sie Lautsprecher? Messungen durch. Ist die Messung Tauschen Sie Tauschen Sie das PCB10 aus Hauptchassis aus...
  • Página 36 Fehler-Flußdiagramm, Deutsch Nein Überprüfen Sie die Kanaleinstellungen. Besteht der Fehler Korrigieren Sie die Rauschen Überprüfen Sie die auf allen Kanälen? Einstellungen Systemeinstellungen Überprüfen Sie die Tauschen Sie das Korrigieren Sie die Systemeinstellungen Hauptchassis aus Einstellungen Tauschen Sie das Hauptchassis aus Satellit Überprüfen Sie die Überprüfen Sie die...
  • Página 37 10P032 10P030 Lautsprechertabelle/Meßpunkte Diese Tabellen werden im Zusammenhang mit der Fehlersuche beim BeoVision 1 verwendet Keine Bässe oder keine Höhen - Suchen Sie den Kanal und den Fehler in der Tabelle und nehmen Sie die Messung an den beschriebenen Stiften mit einem auf Widerstandsmessung geschalteten Multimeter vor.

  • Página 38: Demontage Des Beovision

    Fernsehgerät in irgendeiner Weise transportiert wird. Handhabung des Fernsehgeräts - Legen Sie BeoVision 1 unter keinen Umständen auf die Kontrastfilterscheibe. Plazieren Sie das Gerät wie unten abgebildet. Lösen des Fernsehgerätes vom Standfuß, sofern es für Reparaturarbeiten erforderlich ist - Wenn das Fernsehgerät an einer Wandhalterung angebracht ist, lösen Sie die...

  • Página 39: Hauptchassis In Position Für Reparaturarbeiten

    Austausch, Deutsch 3.11 Hauptchassis in Position für Reparaturarbeiten Positionieren des Hauptchassis für Reparaturarbeiten - Lösen Sie die 2 Schrauben (C) auf der linken Seite des Chassis (siehe 3). Öffnen Sie das Chassis nun nach rechts, bis es um 180° zu seiner Ausgangsposition verdreht ist.

  • Página 40: Austausch Des Hauptchassis

    3.12 Austausch, Deutsch Entfernen des Hauptchassis - Entfernen Sie das gesamte Chassis, indem Sie es nach oben aus der Halterung ziehen (siehe Plazieren Sie das Chassis auf der Antistatik-Unterlage. Verbinden des neuen Hauptchassis mit der Antistatik-Unterlage - Nehmen Sie die Krokodilklemme vom alten Chassis ab und klemmen Sie sie am Antenneneingang des neuen Chassis an.

  • Página 41: Austausch Des Tonmoduls Pcb10

    Austausch, Deutsch 3.13 Austausch des Tonmoduls PCB10 Positionieren des Hauptchassis für Reparaturarbeiten - Lösen Sie die 2 Schrauben der Hauptchassishalterung und bringen Sie das Hauptchassis in die Position für Reparaturarbeiten. Weitere Informationen finden Sie unter #5 Hauptchassis in Position für Reparaturarbeiten. Verbinden der Antistatik-Unterlage mit dem Chassis - Schließen Sie eins der Erdungskabel mit einer Krokodilklemme an den Antenneneingang des Hauptchassis an.

  • Página 42: Austausch Des Satellitenmoduls Pcb20

    3.14 Austausch, Deutsch Austausch des Satellitenmoduls PCB20 Verbinden der Antistatik-Unterlage mit dem Chassis - Schließen Sie eins der Erdungskabel mit einer Krokodilklemme an den Antenneneingang des Hauptchassis an. Verbinden Sie das andere Erdungskabel mit dem Handgelenkband. Entfernen der Abdeckung von PCB20 - Lösen Sie die 3 Befestigungsschrauben (J) der Kunststoffabdeckung des PCB20 (siehe 11).

  • Página 43: Austausch Des Ir-Receiver-Moduls Pcb11

    Austausch, Deutsch 3.15 Hauptchassis in die richtige Position bringen - Bringen Sie das Hauptchassis in die richtige Position und ziehen Sie die Schrauben fest. Trennen der Antistatik-Unterlage vom Hauptchassis - Entfernen Sie die Krokodilklemme vom Antenneneingang des Hauptchassis. Beenden der Reparaturarbeiten vor Ort - Siehe #17 Überprüfung nach dem Austausch des Hauptchassis oder der Module, um die Reparaturarbeiten vor Ort zu beenden.

  • Página 44: Austausch Des Camcorder-Schnittstellenmoduls Pcb59

    3.16 Austausch, Deutsch #11 Austausch des Camcorder-Schnittstellenmoduls PCB59 Positionieren des Hauptchassis für Reparaturarbeiten - Lösen Sie die 2 Schrauben der Hauptchassishalterung und bringen Sie das Hauptchassis in die Position für Reparaturarbeiten. Weitere Informationen finden Sie unter #5 Hauptchassis in Position für Reparaturarbeiten. Abtrennen von 10P032 - Ziehen Sie den an PCB59 angeschlossenen 10P032 ab.

  • Página 45: Austausch Der Batterien In Der Fernbedienung Beo1

    Austausch, Deutsch 3.17 Hauptchassis in die richtige Position bringen - Bringen Sie das Hauptchassis in die richtige Position und ziehen Sie die Schrauben fest. Beenden der Reparaturarbeiten vor Ort - Siehe #17 Überprüfung nach dem Austausch des Hauptchassis oder der Module, um die Reparaturarbeiten vor Ort zu beenden.
  • Página 46 3.18 Austausch, Deutsch Einsetzen des neuen Moduls in die Beo1 - Schieben Sie das neue Modul in das Gehäuse. Vergewissern Sie sich, daß die erste Tastenmatte richtig angebracht ist. Schieben Sie dann das neue Modul in das Gehäuse. Drehen des roten Kunststoffteils um 90° nach rechts - Drehen Sie das rote Kunststoffteil entsprechend der Pfeilrichtung um 90°...

  • Página 47: Entfernen Der Stoffabdeckung

    Ecken haltend zum Fernsehgerät hin und dann nach oben schieben. Falls die Stoffabdeckung nicht richtig sitzt, so können Sie dies leicht fühlen. #15 Abnehmen der Kontrastfilterscheibe und Reinigen des BeoVision 1 Abnehmen der Kontrastfilterscheibe - Verwenden Sie die weißen Handschuhe, damit die Kontrastfilterscheibe nicht verschmutzt wird.

  • Página 48: Einstellungen Nach Dem Austausch Des Hauptchassis

    Einstellen von FOCUS - Schließen Sie den Videorecorder (VTR) mit einem Scartkabel über den Stecker V.TAPE an den BeoVision 1 an. Wählen Sie in der Anzeige V.TAPE und drücken Sie auf GO. Legen Sie die Testkassette aus dem Servicekoffer ein, und drücken Sie auf GO.
  • Página 49 Muß stets auf 38 eingestellt sein. Einstellen der Geometrie im Format 1 (4:3) - Vergessen Sie nicht zu prüfen, daß BeoVision 1 auf das Format 1 (4:3) eingestellt ist, bevor Sie Änderungen vornehmen. Andernfalls gehen Sie wie folgt vor: Rufen Sie SETUP auf und wählen Sie PICTURE FORMAT. Wählen Sie FORMAT 4:3 mit GO aus.
  • Página 50 3.22 Einstellungen, Deutsch East/West Lower Corner (EWLC) - Justieren Sie EWLC (East/West Lower Corner), um die korrekte Geometrie an den unteren Bildecken einzustellen. East/West Trapezium (EW-T) - Stellen Sie EW-T (East/West Trapezium) auf die richtige Geometrie ein. Horizontal PArallelogram (H-PA) - Stellen Sie H-PA (Horizontal PArallelogram) auf die richtige Geometrie ein.
  • Página 51 Einstellungen, Deutsch 3.23 East/West Trapezium (EW-T) - Stellen Sie EW-T (East/West Trapezium) auf die richtige Geometrie ein. Horizontal PArallelogram (H-PA) - Stellen Sie H-PA (Horizontal PArallelogram) auf die richtige Geometrie ein. Bitte beachten Sie folgendes: Gegebenenfalls müssen Sie einige Einstellungen wiederholen. Beenden des Wartungsmodus Justieren von Tuner-Umschaltung, IF-Einstellung und FM-Klangeinstellung - Der auf dem PCB1 befindliche Aufkleber enthält Werte (Q), die noch in das...

  • Página 52: Überprüfung Nach Dem Austausch Des Hauptchassis Oder Der

    Rufen Sie SETUP auf, und wählen Sie SERVICEMODE mit STOP, STOP, GO aus. Drücken Sie diese Tastenkombination innerhalb von 3 Sekunden. Wählen Sie STAND mit GO aus. Drücken Sie auf GO, um das BeoVision 1 zu kalibrieren. Wenn dies abgeschlossen ist und die Meldung CALIBRATION OK angezeigt wird, drücken Sie auf DISPLAY, um das Menü...
  • Página 53 Remplacement des piles dans le Beo1 Remplacement du module PCB19 du Beo1 Retrait de la façade en toile Retrait de l’écran de contraste et nettoyage du BeoVision 1 Réglages après le remplacement du châssis principal Vérification après le remplacement du châssis principal ou des...
  • Página 54 Introduction Ce guide d’entretien sur site vous explique les différentes phases de maintenance du BeoVision 1 lors du remplacement des modules. Dans le présent guide, vous trouverez des conseils de réparation, la procédure à suivre pour remplacer différentes pièces et les réglages à effectuer après tout entretien.

  • Página 55: Réparation De Beovision

    Pour toute information concernant le fonctionnement du BeoVision 1, voir le guide de fonctionnement rapide. Après la réparation du BeoVision 1, ne jamais oublier de suivre les #16 Réglages après le remplacement du châssis principal et/ou #17 Vérification après le remplacement du châssis principal ou des modules.

  • Página 56: Schéma De Principe Des Pannes

    Schéma de principe des pannes, Français Schéma de principe des pannes Remplacer le Essayer avec un Remplacer le Contrôle à châssis principal nouveau Beo1 PCB11 distance Remplacer le batteries dans Remplacer le l’ancien Beo1 module Beo1 Vérifier la tension du secteur. Vérifier Mettre sous Aucune lumière de si le commutateur...
  • Página 57 Schéma de principe des pannes, Français Image Vérifier le branchement antenne Pouvez-vous régler l’image avec le potentiomètre focus afin qu’elle soit OK ? Image floue Remplacer le Vous devez porter Régler le BV1 à châssis principal la TV dans un l’aide du guide de Régler de nouveau atelier de...
  • Página 58 Schéma de principe des pannes, Français Vérifier les paramètres du Parasites dans Erreur sur tous les canal. Vérifier les Définir les l’image canaux ? paramètres du paramètres système Vérifier les Remplacer le paramètres du Définir les châssis principal système paramètres Remplacer le châssis principal Pouvez-vous régler...
  • Página 59 Schéma de principe des pannes, Français Vérifier le branchement antenne Trouver le canal Aucun son a dans la table du Remplacer le haut- Pas de son gauche et à droite haut-parleur et parleur mesurer. Mesure OK ? Remplacer le Remplacer le PCB10 châssis principal Rebrancher...
  • Página 60 Schéma de principe des pannes, Français Vérifier les paramètres des Parasites au niveau Erreur sur tous les canaux. Vérifier les Définir les du son canaux ? paramètres du paramètres système Vérifier les Remplacer le paramètres du Définir les châssis principal système paramètres Remplacer le...
  • Página 61 10P031 10P032 10P030 Ces tableaux sont utilisés lors de la recherche de pannes sur le BeoVision 1 Pas de basse ou Pas d’aigus - Rechercher le canal et le symptôme dans le tableau et mesurer sur les broches décrites à l’aide du multimètre en position ohm. La résistance ne doit être que d’environ 0 à...

  • Página 62: Démontage De Beovision

    Manipulation de la télévision - En aucun cas, ne jamais coucher le BeoVision 1 sur son écran de contraste. Au contraire, placer le tel que le montre l’illustration ci-dessous. Retirer la télévision de son support, si nécessaire pour l’entretien - Dans le cas où...

  • Página 63: Châssis Principal En Position D'entretien

    Remplacement, Français 4.11 Châssis principal en position d’entretien Placer le châssis principale en position d’entretien - Dévisser les 2 vis (C) du coté gauche du châssis (voir 3). Maintenant, ouvrir le châssis par la droite, jusqu’à ce qu’il se trouve à 180 ° par rapport à sa position de départ.
  • Página 64 4.12 Remplacement, Français Retirer le châssis principal - Retirer entièrement le châssis électrique en tirant celui-ci vers le haut (voir Placer le châssis sur le tapis anti-décharges électrostatiques. Brancher le nouveau châssis principal sur le tapis anti-décharges électrostatiques - Déplacer la pince crocodile de l’ancien châssis et brancher la à l’entrée d’antenne sur le nouveau châssis.

  • Página 65: Remplacement Du Module De Sortie Sonore Pcb10

    Remplacement, Français 4.13 Remplacement du module de sortie sonore PCB10 Placer le châssis principal en position d’entretien - Dévisser les 2 vis du support du châssis principal et placer le châssis principal en position d’entretien. Voir #5 Châssis principal en position d’entretien pour plus d’informations.

  • Página 66: Remplacement Du Module Satellite Pcb20

    4.14 Remplacement, Français Remplacement du module satellite PCB20 Brancher le tapis antistatique sur le châssis - Brancher l’un des cordons de mise à la terre à l’entrée d’antenne le châssis principal à l’aide d’une pince crocodile. Brancher l’autre cordon de mise à la terre au bracelet antistatique.

  • Página 67: Remplacement Du Module Récepteur Ir Pcb11

    Remplacement, Français 4.15 Placer correctement le châssis principal - Placer correctement le châssis principal et serrer les vis. Débrancher le tapis antistatique du châssis principal - Retirer la pince crocodile de l’entrée d’antenne sur le châssis principal. Terminer l’entretien sur site - Voir #17 Vérification après le remplacement du châssis principal ou des modules, pour terminer l’entretien sur site.

  • Página 68: Remplacement Du Module D'interface Du Caméscope Pcb59

    4.16 Remplacement, Français #11 Remplacement du module d’interface du caméscope PCB59 Placer le châssis principal en position d’entretien - Dévisser les 2 vis dans le support du châssis principal et placer le châssis principal en position d’entretien. Voir #5 Châssis principal en position d’entretien pour plus d’informations.

  • Página 69: Remplacement Des Piles Dans Le Beo1

    Remplacement, Français 4.17 Placer correctement le châssis principal - Placer correctement le châssis principal et serrer les vis. Terminer l’entretien sur site - Voir #17 Vérification après le remplacement du châssis principal ou des modules, pour terminer l’entretien sur site. #12 Remplacement des piles dans le Beo1 Retirer le cache des piles et les piles - Desserrer la vis en bas du Beo1.
  • Página 70 4.18 Remplacement, Français Placer le nouveau module dans le Beo1 - Pousser le nouveau module dans le corps de la télécommande. S’assurer que le premier jeu de boutons se trouve en place, avant de pousser le module dans le logement. Tourner la pièce en plastique rouge à...

  • Página 71: Retrait De La Façade En Toile

    Nettoyer le produit - Nettoyer avec un chiffon doux et sec les surfaces du BeoVision 1. Si nécessaire, retirer les tâches de graisse ou salissure plus importante avec un tissu non pelucheux essoré que vous aurez fait trempé dans une solution d’eau contenant...
  • Página 72 Entretien. Régler FOCUS - Brancher le magnétoscope sur le BeoVision 1 dans la prise V.TAPE avec un câble Peritélévision. Choisir V.TAPE à l’écran et appuyer sur GO. Insérer la cassette test, fournie dans la mallette de secours, et appuyer sur GO. Maintenant, une image test doit apparaître sur l’écran.
  • Página 73 Doit toujours être configuré sur 38. Régler la géométrie dans le format 1 (4:3) - Ne pas oublier de vérifier que le BeoVision 1 est au format 1 (4:3), avant de réaliser tout réglage. Dans le cas contraire : Entrer SETUP et sélectionner PICTURE FORMAT.
  • Página 74 4.22 Réglages, Français East/West Trapezium (Trapèze Est/Ouest) (EW-T) - Régler EW-T à la bonne géométrie. Horizontal Parallelogram (Parallélogramme horizontal) (H-PA) - Régler H-PA à la bonne géométrie. Horizontal BOW (Inflexion horizontale) (BOW) - Régler BOW jusqu’à ce que les lignes verticales sur les cotés de l’image soient droites.
  • Página 75 Réglages, Français 4.23 Horizontal PArallelogram (Parallélogramme horizontal) (H-PA) - Régler H-PA à la bonne géométrie. Avis important ! Certains réglages devront être répétés. Quitter le mode Entretien Régler la relève du tuner, la fréquence intermédiaire et le son FM - Les valeurs (Q) sur l’étiquette qui se trouve sur le PCB1, doivent être écrites dans la EEPROM (6IC6) (voir 23).
  • Página 76 : CALIBRATION OK, appuyer sur DISPLAY pour quitter. Puis, vérifier que le support fonctionne correctement. Vérifier que les surfaces de la télévision sont propres, dans les cas contraire, les nettoyer - Voir #15 Retrait de l’écran de contraste et nettoyage du BeoVision 1 pour plus d’informations.
  • Página 77 Sostituzione delle batterie di Beo1 Sostituzione del modulo di Beo1 PCB19 Rimozione dello schermo frontale Rimozione dello schermo di contrasto e pulizia di BeoVision 1 Regolazioni dopo la sostituzione dello chassis principale Verifica dopo la sostituzione dello chassis principale e dei moduli...
  • Página 78 A nella fotografia/immagine I capitoli contenuti nella guida per la manutenzione sul posto sono denominati, ad esempio, #2 Riparazione di BeoVision 1 e sono elencati in ordine numerico. Nota: Nel restituire eventuali componenti difettosi, è necessario allegare sempre questa...

  • Página 79: Riparazione Di Beovision

    Per ulteriori informazioni, consultare i capitoli #4 Smontaggio di BeoVision 1 e #5 Chassis principale in posizione adatta alla manutenzione. Per le misure, consultare la relativa sezione dopo il capitolo #3 Diagramma di flusso dei guasti.

  • Página 80: Diagramma Di Flusso Dei Guasti

    Diagramma di flusso dei guasti, italiano Diagramma di flusso dei guasti Sì Sostituire lo chassis Provare a utilizzare principale Sostituire PCB11 Telecomando un nuovo Beo1 Sostituire le batterie del Sostituire il modulo vecchio Beo1 di Beo1 Verificare la Attivare la tensione tensione di di alimentazione e alimentazione.
  • Página 81 Diagramma di flusso dei guasti, italiano Immagine Verificare il collegamento all’antenna Sì È possibile regolare il potenziometro della messa a fuoco fino a raggiungere il livello desiderato? Immagine sfocata Sostituire lo chassis La riparazione deve Regolare BV1 principale essere eseguita in consultando la Regolare laboratorio...
  • Página 82 Diagramma di flusso dei guasti, italiano Sì Verificare le impostazioni dei Immagine Errore su tutti i canali. Verificare le Modificare le disturbata canali? impostazioni del impostazioni sistema Verificare le Sostituire lo chassis impostazioni del Modificare le principale sistema impostazioni Sostituire lo chassis principale È...
  • Página 83 Diagramma di flusso dei guasti, italiano Audio Verificare il collegamento Sì all’antenna Ricercare il canale nella tabella L’audio manca sia a altoparlanti e Sostituire la cassa Assenza di audio destra sia a misurare. altoparlante sinistra? Le misure vanno bene? Sostituire PCB10 Sostituire lo chassis principale Ricollegare...
  • Página 84 Diagramma di flusso dei guasti, italiano Sì Verificare le impostazioni dei L’audio è Errore su tutti i canali. Verificare le Modificare le disturbato canali? impostazioni del impostazioni sistema Verificare le Sostituire lo chassis impostazioni del Modificare le principale sistema impostazioni Sostituire lo chassis principale Satellite...
  • Página 85 10P031 10P032 10P030 Utilizzare queste tabelle per identificare eventuali guasti di BeoVision 1 Assenza di bassi o acuti - Ricercare il canale e il guasto nella tabella ed eseguire le misurazioni ai pin indicati, utilizzando il multimetro in posizione ohm. La resistenza deve essere compresa tra 0 e 3 ohm.

  • Página 86: Smontaggio Di Beovision

    . È necessario utilizzarli anche quando si sposta o si manipola il televisore. Manipolazione del televisore - Non appoggiare mai BeoVision 1 sullo schermo di contrasto. Posizionarlo come illustrato sotto. Se è necessario per la manutenzione, rimuovere il televisore dal supporto - Se il televisore è...

  • Página 87: Chassis Principale In Posizione Adatta Alla Manutenzione

    Sostituzione, italiano 5.11 Chassis principale in posizione adatta alla manutenzione Collocare lo chassis principale in posizione adatta alla manutenzione - Allentare le 2 viti (C) alla sinistra dello chassis (vedere 3). Aprire lo chassis a destra portandolo a 180° rispetto alla posizione iniziale. Bloccare quindi lo chassis spingendo verso l’alto il supporto (D) che si trova sulla parte superiore (vedere Sostituzione dello chassis principale, inclusi PCB1, PCB3, PCB4 e PCB6...
  • Página 88 5.12 Sostituzione, italiano Rimuovere lo chassis principale - Rimuovere l’intero chassis elettrico spingendo lo chassis verso l’alto (vedere Collocare lo chassis sul telo antistatico. Collegare il nuovo chassis principale al kit antistatico - Rimuovere la graffetta dentata dal vecchio chassis e collegarla all’ingresso dell’antenna sul nuovo chassis.

  • Página 89: Sostituzione Del Modulo Di Uscita Audio Pcb10

    Sostituzione, italiano 5.13 Sostituzione del modulo di uscita audio PCB10 Collocare lo chassis principale in posizione adatta alla manutenzione - Allentare le 2 viti sul supporto dello chassis principale e collocare lo chassis in posizione adatta alla manutenzione. Per ulteriori informazioni, consultare il capitolo #5 Chassis principale in posizione adatta alla manutenzione.

  • Página 90: Sostituzione Del Modulo Satellite Pcb20

    5.14 Sostituzione, italiano Sostituzione del modulo satellite PCB20 Collegare il kit antistatico allo chassis - Collegare uno dei cavi di terra all’ingresso dell’antenna sullo chassis principale, utilizzando una graffetta dentata. Collegare l’altro cavo di terra al bracciale a fascetta. Rimuovere il coperchio di PCB20 - Allentare le 3 viti (J) che bloccano il coperchio in plastica di PCB20 (vedere 11).

  • Página 91: Sostituzione Del Modulo Del Ricevitore Ir Pcb11

    Sostituzione, italiano 5.15 Collocare lo chassis principale in posizione corretta - Collocare lo chassis principale in posizione corretta e serrare le viti. Scollegare il kit antistatico dallo chassis principale - Rimuovere la graffetta dentata dall’ingresso dell’antenna sullo chassis principale. Terminare le operazioni di manutenzione sul posto - Per terminare la manutenzione sul posto, consultare il capitolo #17 Verifica dopo la sostituzione dello chassis principale o dei moduli.

  • Página 92: Sostituzione Del Modulo Di Interfaccia Camcorder Pcb59

    5.16 Sostituzione, italiano #11 Sostituzione del modulo di interfaccia camcorder PCB59 Collocare lo chassis principale in posizione adatta alla manutenzione - Allentare le 2 viti del supporto dello chassis principale e collocare lo chassis in posizione adatta alla manutenzione. Per ulteriori informazioni, consultare il capitolo #5 Chassis principale in posizione adatta alla manutenzione.

  • Página 93: Sostituzione Delle Batterie Di Beo1

    Sostituzione, italiano 5.17 Collocare lo chassis principale in posizione corretta - Collocare lo chassis principale in posizione corretta e serrare le viti. Terminare l’intervento di manutenzione sul posto - Per terminare la manutenzione sul posto, consultare il capitolo #17 Verifica dopo la sostituzione dello chassis principale o dei moduli.
  • Página 94 5.18 Sostituzione, italiano Posizionare il nuovo modulo in Beo1 - Spingere il nuovo modulo nella sede. Verificare che il set di pulsanti principale sia posizionato correttamente prima di spingere il modulo nella sede. Ruotare il pezzo di plastica rosso 90° verso destra - Ruotare il pezzo di plastica rosso 90°...

  • Página 95: Rimozione Dello Schermo Frontale

    Pulizia - Spolverare le superfici di BeoVision 1 utilizzando un panno morbido e asciutto. Se necessario, rimuovere le macchie di grasso o lo sporco più resistente con un panno ben strizzato privo di lanugine preventivamente immerso in una soluzione...
  • Página 96 Regolare FOCUS - Collegare il videoregistratore a BeoVision 1, inserendo il cavo SCART nella spina V.TAPE. Scegliere V.TAPE e quando viene visualizzato sul display premere GO. Inserire la cassetta di test fornita con la valigetta del materiale di ricambio e premere GO.
  • Página 97 5.21 Regolare la geometria in formato 1 (4:3) - Prima di eseguire le regolazioni, ricordarsi di verificare che BeoVision 1 sia in formato 1 (4:3). In caso contrario: Accedere a SETUP e selezionare PICTURE FORMAT. Selezionare FORMAT 4:3 con GO.
  • Página 98 5.22 Regolazioni, italiano Horizontal BOW (BOW) - Regolare BOW fino a quando le linee verticali ai lati dell’immagine siano diritte. Nota: Potrebbe essere necessario ripetere alcune regolazioni. Uscire dalla modalità di manutenzione Regolare la geometria in formato 2 (16:9) Eseguire solo le regolazioni indicate. - Accedere a SETUP e selezionare PICTURE FORMAT.
  • Página 99 Regolazioni, italiano 5.23 Regolare il sintonizzatore, IF e audio FM - È necessario riportare nella EEPROM i valori (Q) dell’etichetta che si trova su PCB1 (6IC6) (vedere 23). - Accedere a SETUP, selezionare SERVICEMODE con STOP, STOP, GO. Premere i pulsanti in sequenza entro 3 secondi.
  • Página 100 Accedere a SETUP, selezionare SERVICEMODE con STOP, STOP, GO. Premere i pulsanti in sequenza entro 3 secondi. Selezionare STAND premendo GO. Premere GO per calibrare BeoVision 1. Al termine viene visualizzato il messaggio CALIBRATION OK. Premere DISPLAY per uscire. Verificare quindi che il supporto funzioni correttamente.
  • Página 101 Sustitución del módulo PCB19 del Beo1 Retirada de la tela frontal Retirada de la pantalla de contraste y limpieza del BeoVision 1 Ajustes después de la sustitución del chasis principal Comprobación después de la sustitución del chasis principal o de...

  • Página 102: Introducción

    Introducción En esta guía de mantenimiento “in situ” se explica la forma de realizar el mantenimiento del BeoVision 1 mediante la sustitución de los módulos. A continuación encontrará sugerencias para la reparación, una descripción de cómo sustituir las distintas piezas y una descripción de cómo hacer los ajustes después del mantenimiento.

  • Página 103: Reparación Del Beovision

    SÍ o NO. Podría ser necesario retirar la cubierta posterior y colocar el chasis principal en posición de reparación y mantenimiento. Para más información, vea #4 Desmontaje del BeoVision 1 y #5 Chasis principal en posición de reparación y mantenimiento.

  • Página 104: Diagrama De Flujo De Fallos

    Diagrama de flujo de fallos, español Diagrama de flujo de fallos Sí Sustituya el chasis Pruebe con un principal Sustituya PCB11 Mando a distancia nuevo Beo1 ¿BIEN? ¿BIEN? Sustituya las baterías del Beo1 Sustituya el antiguo módulo Beo1 ¿BIEN? Compruebe la tensión de red.
  • Página 105 Diagrama de flujo de fallos, español Imagen Compruebe la conexión de antena Sí ¿Puede ajustarse el enfoque con el potenciómetro hasta la posición correcta? Enfoque defectuoso Sustituya el chasis El televisor debe Ajuste BV1 con la principal llevarse a un taller guía de ajuste Reajuste el para su reparación...
  • Página 106 Diagrama de flujo de fallos, español Sí Compruebe los ajustes de los ¿Error en todos los canales. Ruido en la imagen Haga los ajustes canales? Compruebe los ajustes del sistema ¿BIEN? Compruebe los Sustituya el chasis ajustes del sistema Haga los ajustes principal ¿BIEN? Sustituya el chasis...
  • Página 107 Diagrama de flujo de fallos, español Sonido Compruebe la conexión de Sí antena Busque el canal en ¿No hay sonido ni la tabla de en las unidad Sustituya la caja de No hay sonido altavoces y mida. izquierda ni en la altavoces ¿Es correcta la derecha?
  • Página 108 Diagrama de flujo de fallos, español Sí Compruebe los ajustes de los ¿Error en todos los canales. Sonido con ruido Haga los ajustes canales? Compruebe los ajustes del sistema ¿BIEN? Compruebe los Sustituya el chasis ajustes del sistema Haga los ajustes principal ¿BIEN? Sustituya el chasis...

  • Página 109: Situación De Los Puntos De Medición, Descritos En El Diagrama De Flujo De Fallos

    10P032 10P030 Estas tablas se usan en relación con la localización de fallos en el BeoVision 1 No hay graves o no hay agudos - Busque el canal y el síntoma en la tabla y mida en los contactos que se indican con el multímetro en la posición de ohmios.

  • Página 110: Desmontaje Del Beovision

    También deben utilizarse al trasladar o manipular el aparato de televisión. Manipulación del televisor - Bajo ninguna circunstancia se colocará el BeoVision 1 sobre la pantalla de contraste. Colocarlo como se muestra a continuación. Retire el televisor del soporte, si fuera necesario para las tareas de mantenimiento...

  • Página 111: Chasis Principal En Posición De Reparación Y Mantenimiento

    Sustitución, español 6.11 Chasis principal en posición de reparación y mantenimiento Coloque el chasis principal en posición de reparación y mantenimiento - Suelte los 2 tornillos (C) del lado izquierdo del chasis (vea 3). A continuación, abra el chasis a la derecha, hasta que quede a 180° de la posición inicial. Hecho esto, bloquee el chasis empujando hacia arriba el soporte (D) de la parte superior del chasis (vea Sustitución del chasis principal incluidas las PCB1, PCB3, PCB4 y PCB6...
  • Página 112 6.12 Sustitución, español Retire el chasis principal - Retire todo el chasis eléctrico tirando de él hacia arriba (vea Ponga el chasis sobre la alfombrilla ESD. Conecte el nuevo chasis principal a la alfombrilla ESD - Transfiera la pinza de conexión desde el chasis antiguo conectándola a la entrada de antena del chasis nuevo.

  • Página 113: Sustitución Del Módulo Pcb10 De Salida De Sonido

    Sustitución, español 6.13 Sustitución del módulo PCB10 de salida de sonido Coloque el chasis principal en posición de reparación y mantenimiento - Suelte los 2 tornillos del soporte del chasis principal y ponga éste en posición de reparación y mantenimiento. Para más información, vea #5 Chasis principal en posición de reparación y mantenimiento.

  • Página 114: Sustitución Del Módulo Pcb20 De Satélite

    6.14 Sustitución, español Sustitución del módulo PCB20 de satélite Conecte la alfombrilla ESD al chasis - Con una pinza de conexión, conecte uno de los cables de toma de tierra a la entrada de antena del chasis principal. Conecte el otro cable de toma de tierra a la correa de muñeca.

  • Página 115: Sustitución Del Módulo Pcb11 Del Receptor De Ir

    Sustitución, español 6.15 Coloque el chasis principal in la posición correcta - Coloque el chasis principal in la posición correcta y fije los tornillos. Desconecte del chasis principal la alfombrilla ESD - Retire de la entrada de antena del chasis principal la pinza de conexión. Termine la reparación/mantenimiento “...

  • Página 116: Sustitución Del Módulo Pcb59 De Interfaz De La Videocámara

    6.16 Sustitución, español #11 Sustitución del módulo PCB59 de interfaz de la videocámara Coloque el chasis principal en posición de reparación y mantenimiento - Desenrosque los 2 tornillos del soporte del chasis principal y coloque éste en posición de reparación y mantenimiento. Para más información, vea #5 Chasis principal en posición de reparación y mantenimiento.

  • Página 117: Sustitución De Las Baterías Del Beo1

    Sustitución, español 6.17 Coloque el chasis principal en la posición correcta - Coloque el chasis principal in la posición correcta y fije los tornillos. Termine la reparación/mantenimiento “ in situ” - Para terminar la reparación/mantenimiento “in situ”, vea #17 Comprobación después de la sustitución del chasis principal o de los módulos.
  • Página 118 6.18 Sustitución, español Coloque el nuevo módulo en el Beo1 - Introduzca el nuevo módulo en la envolvente. Compruebe que está colocado el juego primario de botones antes de introducir el módulo en la estructura. Gire la pieza de plástico roja 90° a la derecha - Gire la pieza de plástico roja 90°...

  • Página 119: Retirada De La Tela Frontal

    Limpie el producto - Elimine el polvo de las superficies del BeoVision 1 con un paño suave y seco. Si es necesario, quite las manchas de grasa o la suciedad más persistente utilizando un paño que no deje hilachas y bien escurrido después de haberlo sumergido en...

  • Página 120: Ajustes Después De La Sustitución Del Chasis Principal

    Pulse GO para salir del modo de servicio. Ajuste FOCUS - Conecte el VTR al BeoVision 1 en la clavija V.TAPE utilizando un cable Scart (euroconector). Seleccione V.TAPE en la pantalla y pulse GO. Inserte la cinta de prueba que se incluye en el maletín auxiliar, y pulse GO.
  • Página 121 6.21 Ajuste la geometría en formato 1 (4:3) - Antes de hacer el ajuste, no olvide comprobar que el BeoVision 1 está en formato 1 (4:3). De lo contrario, Introduzca SETUP y seleccione PICTURE FORMAT. Seleccione FORMAT 4:3 con GO.
  • Página 122 6.22 Ajustes, español Horizontal BOW (BOW) - Ajuste BOW hasta que las líneas verticales en los lados de la imagen estén rectas. Nota: Puede ser necesario repetir alguno de los ajustes. Salga del modo de servicio Ajuste la geometría en formato 2 (16:9) Sólo hay que hacer los ajustes mencionados.
  • Página 123 Ajustes, español 6.23 Ajuste el control del sintonizador, la IF y el sonido de FM - Es necesario escribir en la EEPROM (6IC6) los valores (Q) de la etiqueta colocada en PCB1 (vea 23). - Introduzca SETUP, seleccione SERVICEMODE con STOP, STOP, GO. Pulse la combinación de botones en menos de 3 segundos.

  • Página 124: Comprobación Después De La Sustitución Del Chasis Principal O De Los Módulos

    último. Introduzca SETUP, seleccione SERVICEMODE con STOP, STOP, GO. Pulse la combinación de botones en menos de 3 segundos. Seleccione STAND con GO. Pulse GO para calibrar el BeoVision 1. Una vez hecho esto, cuando aparezca en la pantalla CALIBRATION OK, pulse DISPLAY para salir. A continuación, compruebe si funciona correctamente el soporte.
  • Página 125 Udskiftning af IR-modtagermodul PCB11 Udskiftning af Camcordermodul PCB59 Udskiftning af batterier i Beo1 Udskiftning af Beo1-modul PCB19 Afmontering af frontstof Afmontering af kontrastskærmen og rengøring af BeoVision 1 Justeringer efter udskiftning af hovedchassiset Kontrol efter udskiftning af hovedchassiset eller moduler...
  • Página 126 Eksempel: … de to skruer A (se 2). Dette refererer til placeringen af skruerne mærket med A på billedet/illustrationen kaldet Kapitlerne i on-site service guiden kaldes f.eks. #2 Reparation af BeoVision 1. De vises i numerisk rækkefølge. Bemærk! Denne on-site service guide skal altid returneres sammen med de defekte dele.

  • Página 127: Reparation Af Beovision

    Kontrollér derefter, om fejlen er rettet. Oplysninger om betjening af BeoVision 1 finder du i Brief operation guide. Når du har repareret BeoVision 1, skal du altid huske at følge instruktionerne i #16 Justeringer efter udskiftning af hovedchassis og/eller #17 Kontrol efter...
  • Página 128 Fejltræ, dansk Fejltræ Udskift Prøv med en ny hovedchassiset Udskift PCB11 Fjernbetjening Beo1 Udskift batterierne Udskift Beo1- i den gamle Beo1 modulet Kontrollér Tænd for netspændingen. netspændingen, Intet lys for Kontrollér, om eller tænd for standby netafbryderen på netafbryderen på BV1 er tændt Udskift hovedchassiset...
  • Página 129 Fejltræ, dansk Billede Kontrollér antenneforbindelsen Kan focus justeres på focus- potentiometret, indtil den er OK? Dårlig focus Juster BV1 ved Udskift Tv’et bør sendes hjælp af justerings- hovedchassiset på værksted og vejledningen Juster focus igen repareres Billedrøret kan være defekt Lad BV1 være tændt i 10 min.
  • Página 130 Fejltræ, dansk Kontrollér kanal- indstillingerne. Fejl på alle Juster Støj i billedet Kontrollér system- kanaler? indstillingerne indstillingerne Kontrollér Udskift system- Juster hovedchassiset indstillingerne indstillingerne Udskift hovedchassiset Kan billedet Udskift justeres ved hjælp hovedchassiset Dårlig geometri af justerings- vejledningen? Lad BV1 være tændt i 10 min.
  • Página 131 Fejltræ, dansk Kontrollér antenneforbindelsen Find kanalen i Er både venstre/ højttalertabellen, Udskift Ingen lyd højre kanal uden og mål. højttalerboksen lyd? Er målingen OK? Udskift PCB10 Udskift hovedchassiset Tilslut 10P032 igen. Frakobl 10P030. Mål ca. + 21V Udskift mellem Tv’et bør sendes på Frakobl 10P032 hovedchassiset 4P021 p1 og...
  • Página 132 Fejltræ, dansk Kontrollér kanalindstillingerne. Juster Støj i lyden Fejl på alle kanaler? Kontrollér indstillingerne systemindstillingerne Kontrollér system- Udskift Juster indstillingerne hovedchassiset indstillingerne Udskift hovedchassiset Satellit Kontrollér Kontrollér tilslutningerne og kanal- Juster Fejl på alle kanaler? indstillingerne for indstillingerne indstillingerne dekoderen. Kontrollér tilslutningen fra LNB’en til BV1 Kontrollér LNB-...
  • Página 133 10P031 10P032 10P030 Disse tabeller bruges i forbindelse med fejlsøgning på BeoVision 1 Ingen bas eller ingen diskant - Find kanalen og symptomet i tabellen, og mål på de angivne ben med multimetret indstillet til ohm. Modstanden bør være ca. 0 til 3 ohm. Hvis ikke, bør højttaler- enheden udskiftes med en ny.

  • Página 134: Adskillelse Af Beovision

    Håndtering af tv’et - Placer aldrig under nogen omstændigheder BeoVision 1, så det ligger på kontrastskærmen. Placer det i stedet som vist nedenfor. Afmonter tv’et fra standen, hvis det er nødvendigt for at udføre service - Hvis tv’et er monteret på...

  • Página 135: Hovedchassis I Serviceposition

    Udskiftning, dansk 7.11 Hovedchassis i serviceposition Anbring hovedchassiset i serviceposition - Skru de 2 skruer (C) af på venstre side af chassiset (se 3). Åbn nu chassiset i højre side, indtil det vender 180° i forhold til udgangspositionen. Lås derefter chassiset ved at skubbe holderen (D) øverst på...
  • Página 136 7.12 Udskiftning, dansk Fjern hovedchassiset - Fjern hele elchassiset ved at trække chassiset opad (se Anbring chassiset på ESD-måtten. Tilslut det nye hovedchassis til ESD-måtten - Flyt krokodillenæbbet fra det gamle chassis, og sæt det på antenneindgangen på det nye chassis. Udskift hovedchassiset - Nu kan det nye chassis anbringes i tv’et.

  • Página 137: Udskiftning Af Lydudgangsmodul Pcb10

    Udskiftning, dansk 7.13 Udskiftning af lydudgangsmodul PCB10 Anbring hovedchassiset i serviceposition - Skru de 2 skruer af hovedchassiset holder, og anbring hovedchassiset i serviceposition. Yderligere oplysninger finder du i #5 Hovedchassis i serviceposition. Tilslut ESD-måtten til chassiset - Tilslut en af jordledningerne til antenneindgangen på hovedchassiset ved hjælp af et krokodillenæb.

  • Página 138: Udskiftning Af Satellitmodul Pcb20

    7.14 Udskiftning, dansk Udskiftning af satellitmodul PCB20 Tilslut ESD-måtten til chassiset - Tilslut en af jordledningerne til antenneindgangen på hovedchassiset ved hjælp af et krokodillenæb. Tilslut den anden jordledning til håndledsstroppen. Fjern dækslet til PCB20 - Skru de tre skruer (J) af, og hold samtidig fast på plastikdækslet, som skjuler PCB20 (se 11).

  • Página 139: Udskiftning Af Ir-Modtagermodul Pcb11

    Udskiftning, dansk 7.15 Anbring hovedchassiset i korrekt position - Anbring hovedchassiset i korrekt position, og spænd skruerne. Frakobl ESD-måtten fra hovedchassiset - Fjern krokodillenæbbet fra antenneindgangen på hovedchassiset. Afslut on-site service - Se #17 Kontrol efter udskiftning af hovedchassiset eller moduler for at afslutte on-site service.

  • Página 140: Udskiftning Af Camcordermodul Pcb59

    7.16 Udskiftning, dansk #11 Udskiftning af Camcordermodul PCB59 Anbring hovedchassiset i serviceposition - Skru de 2 skruer i holderen til hovedchassiset af, og anbring hovedchassiset i serviceposition. Yderligere oplysninger finder du i #5 Hovedchassis i serviceposition. Frakobl 10P032 - Frakobl 10P032, som er tilsluttet til PCB59. Fjern kablet fra dets holder (se Fjern frontstoffet og kontrastskærmen - Fjern frontstoffet og kontrastskærmen.

  • Página 141: Udskiftning Af Batterier I Beo1

    Udskiftning, dansk 7.17 Anbring hovedchassiset i korrekt position - Anbring hovedchassiset i korrekt position, og spænd skruerne. Afslut on-site service - Se #17 Kontrol efter udskiftning af hovedchassiset eller moduler for at afslutte on-site service. #12 Udskiftning af batterier i Beo1 Fjern batteridækslet og batterierne - Løsn skruen i bunden af Beo1.
  • Página 142 7.18 Udskiftning, dansk Anbring det nye modul i Beo1 - Tryk det nye modul ind i hylstret. Sørg for, at det primære knapsæt er på plads, før du trykker modulet ind i hylstret. Drej det røde plastikstykke 90° mod højre - Drej det røde plastikstykke 90°...

  • Página 143: Afmontering Af Frontstof

    Rengør produktet - Tør støv af overfladerne på BeoVision 1 med en tør, blød klud. Fjern om nødvendigt fedtpletter eller mere modstandsdygtigt smuds med en hårdt opvredet klud, som du har vædet i en opløsning af vand med nogle få dråber mildt rengøringsmiddel.

  • Página 144: Justeringer Efter Udskiftning Af Hovedchassiset

    Tryk på GO for at forlade servicemode. Juster FOCUS - Tilslut videobåndoptageren til BeoVision 1 i V.TAPE-stikket ved hjælp af et scartkabel. Vælg V.TAPE på displayet, og tryk på GO. Indsæt testbåndet fra back-up kufferten , og tryk på GO. Nu bør der være et testbillede på skærmen.
  • Página 145 7.21 Juster geometrien i format 1 (4:3) - Husk at kontrollere, at BeoVision 1 er i format 1 (4:3), før justeringen udføres. Hvis ikke: Gå ind i SETUP, og vælg PICTURE FORMAT. Vælg FORMAT 4:3 med GO. - Gå ind i SETUP, og vælg SERVICEMODE med STOP, STOP, GO. Tryk knapkombi- nationen inden for tre sekunder.
  • Página 146 7.22 Justeringer, dansk Horisontal BOW (BOW) - Juster BOW, indtil de vertikale linjer i siderne af billedet er lige. Bemærk! Det kan være nødvendigt at gentage nogle af justeringerne. Forlad servicemode Juster geometrien i format 2 (16:9) Kun de nævnte justeringer skal udføres. - Gå...
  • Página 147 Justeringer, dansk 7.23 Juster tuner takeover, IF adjust og FM-sound adjust - Værdierne (Q), som er skrevet på mærkaten, der er anbragt på PCB1, skal indlæses i EEPROM’en (6IC6) (se 23). - Gå ind i SETUP, og vælg SERVICEMODE med STOP, STOP, GO. Tryk knapkombina- tionen inden for tre sekunder.

  • Página 148: Kontrol Efter Udskiftning Af Hovedchassiset Eller Moduler

    BeoVision 1. Når det er gjort, og CALIBRATION OK vises, trykker du på DISPLAY for at afslutte. Kontrollér derefter, om motordrejesoklen fungerer korrekt. Kontrollér, om tv’ets overflader er rene, hvis ikke skal de rengøres - Se i #15 Afmontering af kontrastskærmen og rengøring af BeoVision 1 for at få flere oplysninger.
  • Página 149 Module PCB59 (CamCorder-aansluiting) vervangen De batterijen van de Beo1 vervangen Module PCB19 (Beo1) vervangen De stof aan de voorzijde verwijderen Het contrastscherm verwijderen en de BeoVision 1 reinigen Afstellingen maken na vervanging van hoofdframe Controles uitvoeren na vervanging van hoofdframe of modules...
  • Página 150 Inleiding In dit handboek voor onderhoud ter plaatse wordt uitgelegd hoe u onderhoud kunt uitvoeren op de BeoVision 1 door de modules te vervangen. Hieronder vindt u reparatietips, een beschrijving van hoe u de verschillende onderdelen kunt vervangen en een beschrijving van de afstelling na het onderhoud.

  • Página 151: De Beovision 1 Repareren

    Raadpleeg de bedieningshandleiding voor nadere informatie met betrekking tot de bediening van de BeoVision 1. Denk er, na de reparatie van de BeoVision 1, altijd aan de instructies in #16 Afstellingen maken na vervanging van hoofdframe en/of #17 Controles uitvoeren na vervanging van hoofdframe of modules uit te voeren.
  • Página 152 Foutzoekdiagram, Nederlands Foutzoekdiagram Vervang Probeer een hoofdframe Vervang PCB11 Afstandsbediening nieuwe Beo1 Verwissel batterijen van Vervang Beo1- Beo1 module Controleer netspanning. Schakel Geen standby- Controleer of netspanning in of lampje netschakelaar op zet netschakelaar BV1 aan staat op BV1 aan Vervang hoofdframe Vervang PCB11...
  • Página 153 Foutzoekdiagram, Nederlands Beeld Controleer antenne-aansluiting Kan scherpte worden aangepast scherpteregelaar totdat deze OK is? Beeld onscherp Stel BV1 af met Vervang De TV moet voor behulp van hoofdframe reparatie worden afstelgids Pas scherpte aan weggebracht De beeldbuis is mogelijk defect Laat BV1 10 minuten aanstaan.
  • Página 154 Foutzoekdiagram, Nederlands Controleer kanaalinstellingen. Fout op alle Beeld vertoont ruis Controleer Maak instellingen kanalen? systeeminstellingen Controleer Vervang systeeminstellingen Maak instellingen hoofdframe Vervang hoofdframe Kan beeld worden Vervang afgesteld met Slechte hoofdframe behulp van afstel/ beeldgeometrie controlegids? Laat BV1 10 minuten aanstaan. De BV1 moet voor Vervang reparatie worden...
  • Página 155 Foutzoekdiagram, Nederlands Geluid Controleer antenne-aansluiting Zoek kanaal in Geen geluid op luidsprekerpaneel Vervang Geen geluid beide kanalen? en voer meting uit. luidsprekerbox Meting OK? Vervang PCB10 Vervang hoofdframe Sluit 10P032 opnieuw aan. Koppel 10P030 los. Meetresultaat ongeveer + 21V Vervang tussen De TV moet voor Koppel 10P032 los...
  • Página 156 Foutzoekdiagram, Nederlands Controleer kanaalinstellingen. Fout op alle Geluid bevat ruis Controleer Maak instellingen kanalen? systeeminstellingen Controleer Vervang systeeminstellingen Maak instellingen hoofdframe Vervang hoofdframe Satelliet Controleer Fout op alle Controleer aansluitingen en kanaalinstellingen Maak instellingen kanalen? instellingen voor decoder. Controleer verbinding tussen LNB en BV1 Controleer LNB- Vervang PCB20...
  • Página 157 10P031 10P032 10P030 Deze tabellen worden gebruikt voor het opsporen van storingen in de BeoVision 1 Geen hoge of geen lage tonen - Zoek het kanaal en het symptoom op in de tabel en voer een meting uit op de beschreven pinnen, met de multimeter in de ohm positie.

  • Página 158: De Beovision 1 Demonteren

    Deze moeten ook worden gebruikt als u het televisietoestel verplaatst. De TV plaatsen - Zorg ervoor dat de BeoVision 1 onder geen enkele voorwaarde met het contrastscherm naar beneden wordt geplaatst. Plaats de TV zoals in de onderstaande afbeelding is aangegeven.

  • Página 159: Het Hoofdframe Vervangen Inclusief Pcb1, Pcb3, Pcb4 En Pcb6

    Vervanging, Nederlands 8.11 Het hoofdframe in de onderhoudsstand Het hoofdframe in de onderhoudsstand plaatsen - Draai de twee schroeven (C) aan de linkerzijde van het frame (zie 3). Open nu het frame door dit 180° naar rechts te draaien. Vergrendel vervolgens het frame door de houder (D) bovenaan het frame omhoog te duwen (zie Het hoofdframe vervangen inclusief PCB1, PCB3, PCB4 en PCB6 De PCB20 verwijderen...
  • Página 160 8.12 Vervanging, Nederlands Het hoofdframe vervangen - Verwijder het volledige elektrische frame door dit omhoog te trekken (zie Plaats het frame op de antistatische mat. Het nieuwe hoofdframe verbinden met de antistatische mat - Verwijder de krokodillenklem van het oude frame en bevestig deze aan de antenne-ingang van het nieuwe frame.
  • Página 161 Vervanging, Nederlands 8.13 Module PCB10 (geluid) vervangen Het hoofdframe in de onderhoudsstand plaatsen - Draai de twee schroeven in de houder van het hoofdframe los en plaats het hoofdframe in de onderhoudsstand. Zie #5 Het hoofdframe in de onderhoudsstand plaatsen voor meer informatie. De antistatische mat verbinden met het hoofdframe - Bevestig een van de aardingssnoeren aan de antenne-ingang van het hoofdframe met behulp van een krokodillenklem.
  • Página 162 8.14 Vervanging, Nederlands Module PCB20 (satelliet) vervangen De antistatische mat verbinden met het hoofdframe - Bevestig een van de aardingssnoeren aan de antenne-ingang van het hoofdframe met behulp van een krokodillenklem. Bevestig het andere aardingssnoer aan de polsband. De afdekplaat van de PCB20 verwijderen - Draai de drie schroeven (J) los waarmee het plastic afdekpaneel is bevestigd waarachter zich de PCB20 bevindt (zie 11).
  • Página 163 Het contrastscherm verwijderen - Verwijder het contrastscherm. Zie #15 Het contrastscherm verwijderen en de BeoVision 1 reinigen voor meer informatie. De PCB11 vervangen - Verwijder de PCB 11 (zie 14) door deze naar buiten te trekken. Vervang de PCB11.
  • Página 164 De stof aan de voorzijde en het contrastscherm verwijderen - Verwijder de stof aan de voorzijde en het contrastscherm. Zie #14 De stof aan de voorzijde verwijderen en #15 Het contrastscherm verwijderen en de BeoVision 1 reinigen voor meer informatie.
  • Página 165 Vervanging, Nederlands 8.17 Het hoofdframe in de juiste stand plaatsen - Plaats het hoofdframe in de juiste stand en draai de schroeven vast. Het onderhoud ter plaatse beëindigen - Zie #17 Controles uitvoeren na vervanging van hoofdframe of modules om het onderhoud ter plaatse te beëindigen.
  • Página 166 8.18 Vervanging, Nederlands De nieuwe module in de Beo1 plaatsen - Druk de nieuwe module in de behuizing. Zorg ervoor van de primaire toetsen op hun plaats zitten voordat u de module in de behuizing plaatst. Het rode vel plastic 90° naar rechts draaien - Draai het rode vel plastic 90°...

  • Página 167: Het Contrastscherm Verwijderen En De Beovision 1 Reinigen

    Het product reinigen - Veeg eventueel stof van de oppervlakken van de BeoVision 1 met behulp van een droge, zachte doek. Verwijder, indien nodig, vetvlekken of hardnekkig vuil met behulp van een pluisvrije, goed uitgewrongen doek die u in water met...
  • Página 168 Druk op GO om de onderhoudsmodus te verlaten. Scherpte afstellen - Sluit de videorecorder op de V.TAPE-ingang van de BeoVision 1 aan met behulp van een scart-kabel. Kies V.TAPE in het venster en druk op GO. Laad de testband uit de onderhoudskoffer en druk op GO. Er moet nu een testbeeld op het scherm worden afgebeeld.
  • Página 169 Geometrie afstellen in beeldformaat 1 (4:3) - Vergeet niet te controleren of beeldformaat 1 (4:3) staat ingesteld op de BeoVision 1 voordat u afstellingen gaat maken. Zo niet: Ga naar het SETUP menu en kies PICTURE FORMAT. Kies FORMAT 4:3 met behulp van GO.
  • Página 170 8.22 Afstellingen, Nederlands Horizontale BOW (BOW) - Stel BOW zodanig af dat de verticale lijnen aan de zijkanten van het beeld recht zijn. Attentie: Het kan nodig zijn om sommige afstellingen te herhalen. De onderhoudsmodus verlaten Geometrie afstellen in beeldformaat 2 (16:9) Alleen de bovengenoemde afstellingen hoeven te worden gemaakt.
  • Página 171 Afstellingen, Nederlands 8.23 Instellingen maken voor Tuner, IF en FM-geluid - De waarden (Q) die op het label op de PCB1 zijn geschreven, moeten worden weggeschreven naar de EEPROM (6IC6) (zie 23). - Ga naar SETUP en kies SERVICEMODE met STOP, STOP, GO. Druk binnen 3 seconden op deze toetscombinatie.
  • Página 172 Ga naar SETUP en kies SERVICEMODE met STOP, STOP, GO. Druk binnen 3 seconden op deze toetscombinatie. Kies STAND met behulp van GO. Druk op GO om de BeoVision 1 te kalibreren. Wanneer u dit hebt gedaan en CALIBRATION OK wordt afgebeeld, drukt u op DISPLAY om SETUP te verlaten.
  • Página 173 Figures 10P032 10P033 10P028 10P031 10P030 45° PCB4 4P020 1P016 1P08 3P040 3P070...
  • Página 174 Figures 1P016 6IC3 PCB11 6IC6 PCB4 20P025...
  • Página 175 Figures 75° 59P050 FOCUS SCREEN 90º 90º...
  • Página 176 Survey of modules 10.1 Survey of modules PCB1, PCB3, PCB4, PCB6 Main chassis modules PCB10 Sound output module PCB11 IR receiver module PCB19 Beo1 module PCB20 Satellite module PCB59 Camcorder interface module PCB80 Motor stand control module...
  • Página 177 Bang & Olufsen DK-7600 Struer Denmark Phone +45 96 84 11 22* Fax +45 97 85 39 11 3543300 12-00 A...

Este manual también es adecuado para:

860086028603860586068608

Tabla de contenido
